Настройка
Значение
Экран
в BESTCOMSPlus
Описание
Режим элемента 21-1
Включено
Защита — Полное
сопротивление —
Расстояние (21)
Включает элемент 21-1
Используется
компенсация
«треугольник/звезда»
Не
установлено
Защита — Полное
сопротивление —
Расстояние (21)
Отключает компенсацию
соединения
«треугольник/звезда»
Диаметр (ом)
15,0
Защита — Полное
сопротивление —
Расстояние (21)
Устанавливает зону
действия на 15 Ω
Выдержка времени (мс)
100
Защита — Полное
сопротивление —
Расстояние (21)
Устанавливает
независимую выдержку
времени равной 100 мс
Угол нагрузки (градусы)
45
Защита — Полное
сопротивление —
Расстояние (21)
Устанавливает
характеристический угол
системы на 45°
Сдвиг (ом)
–5,0
Защита — Полное
сопротивление —
Расстояние (21)
Устанавливает сдвиг
на –5 Ω
Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus, как
изображено на Рис. 312.
•
Блокировка отключена.
•
Выход OUT1 закрывается для срабатывания 21-1.
•
Выход OUT2 закрывается для уставки 21-1.
•
Функция записи неисправностей включена.

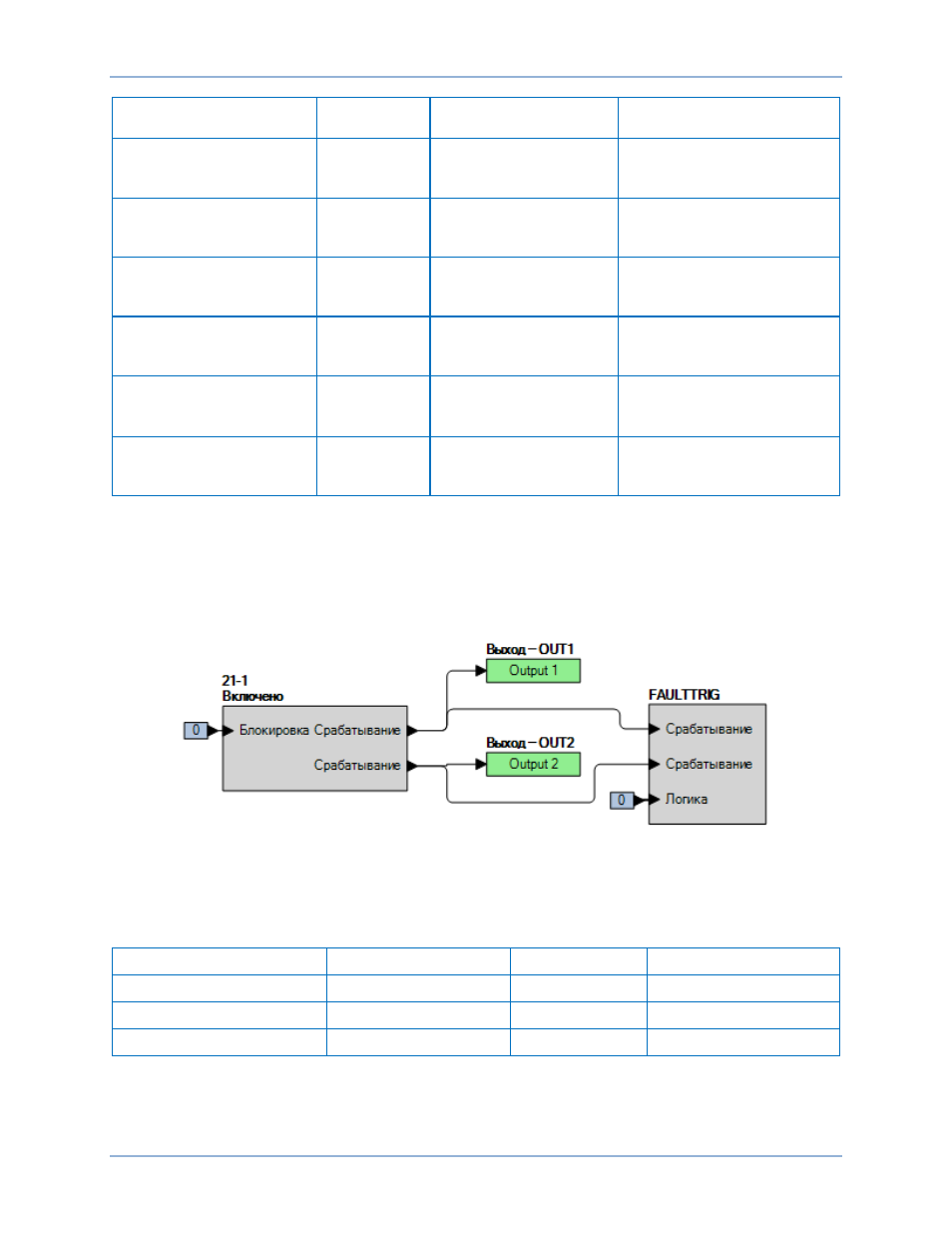

Рис. 312. Настройки BESTlogicPlus
Шаг 3. В ПО BESTCOMSPlus последовательно выберите «Защита — Полное сопротивление —
Расстояние (21)» и проверьте первый ряд настроек испытания в Таблица 231 для
функции 21-1.
Таблица 231. Тестовые настройки срабатывания
Диаметр (вторичное Ω)
Выдержка времени
Угол нагрузки
Сдвиг (вторичное Ω)
15
Ω
100 мс
45
°
–5 Ω
20
Ω
60
000 мс
60
°
+1
Ω
5
Ω
0 мс
80
°
0
Ω
Шаг 4. Будьте готовы отслеживать работу функции 21-1, работу которого можно проверить через
контроль выхода OUT1 (см. Рис. 312).
