9424273994 Ред. N1
265
Логические соединения
Для логического соединения устройства контроля цепи отключения используется экран
BESTlogicPlus
в ПО BESTCOMSPlus. На Рис. 168 представлен логический блок элемента контроля
цепи отключения. Логические выходы показаны в Таблица 90.

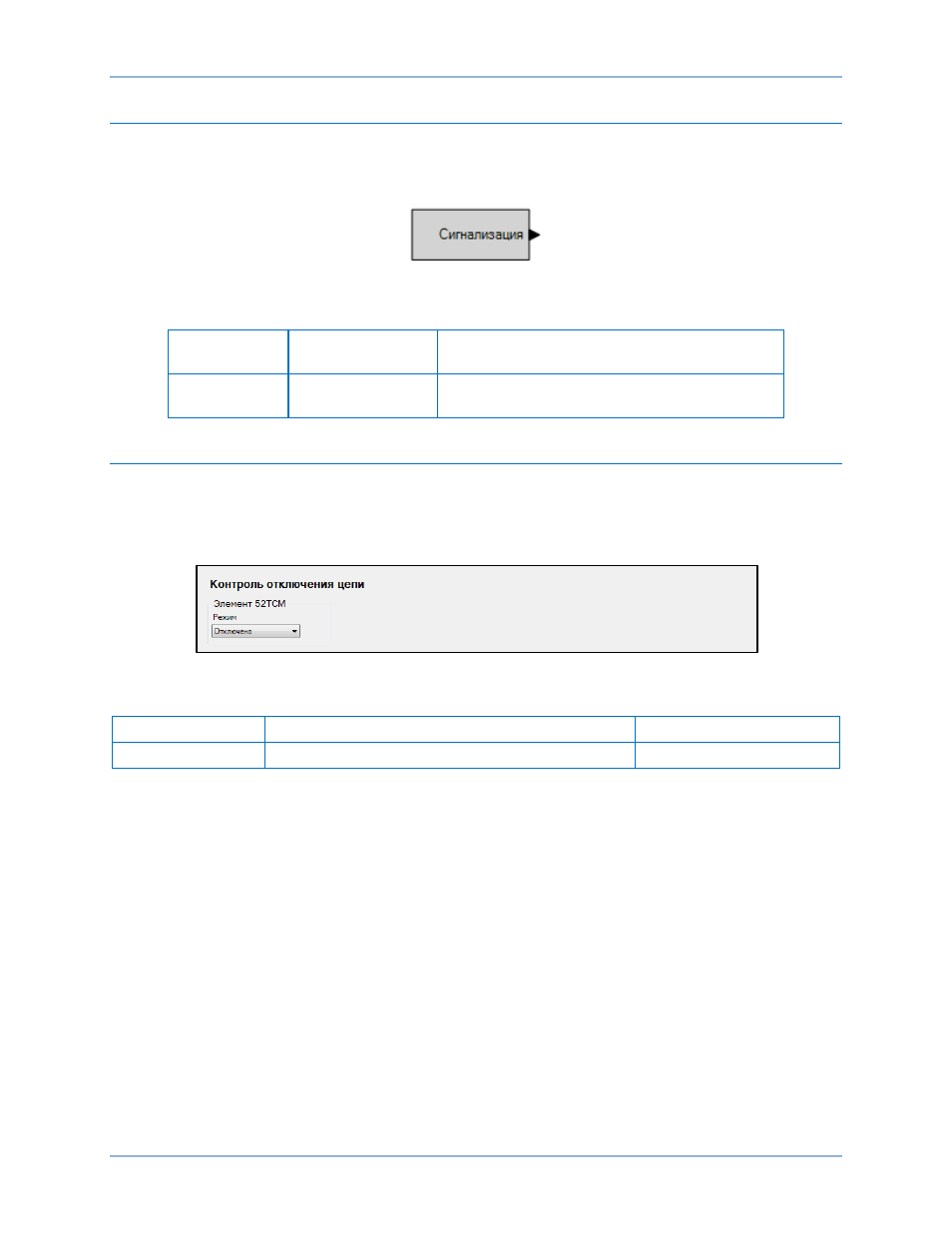

Рис. 168. Логический блок элемента контроля цепи отключения
Таблица 90. Логический выход
Имя
Логическая
функция
Назначение
Сигнализация
Выход
Имеет значение «истина», если в цепи
отключения нет напряжения
Операционные настройки
Для выбора операционных настроек элемента контроля цепи отключения в системе
BESTCOMSPlus
используется экран «Контроль отключения цепи (52ТСМ)» (Рис. 169). Сводка по
диапазонам значений настроек и значениям по умолчанию представлена в
Рис. 169. Экран настроек «Контроль отключения цепи»
Таблица 91. Операционные настройки
Настройка
Диапазон
По умолчанию
Режим
«Отключено» или «Включено»
Отключено
BE1-11g
Контроль расцепления цепи (52ТСМ)
