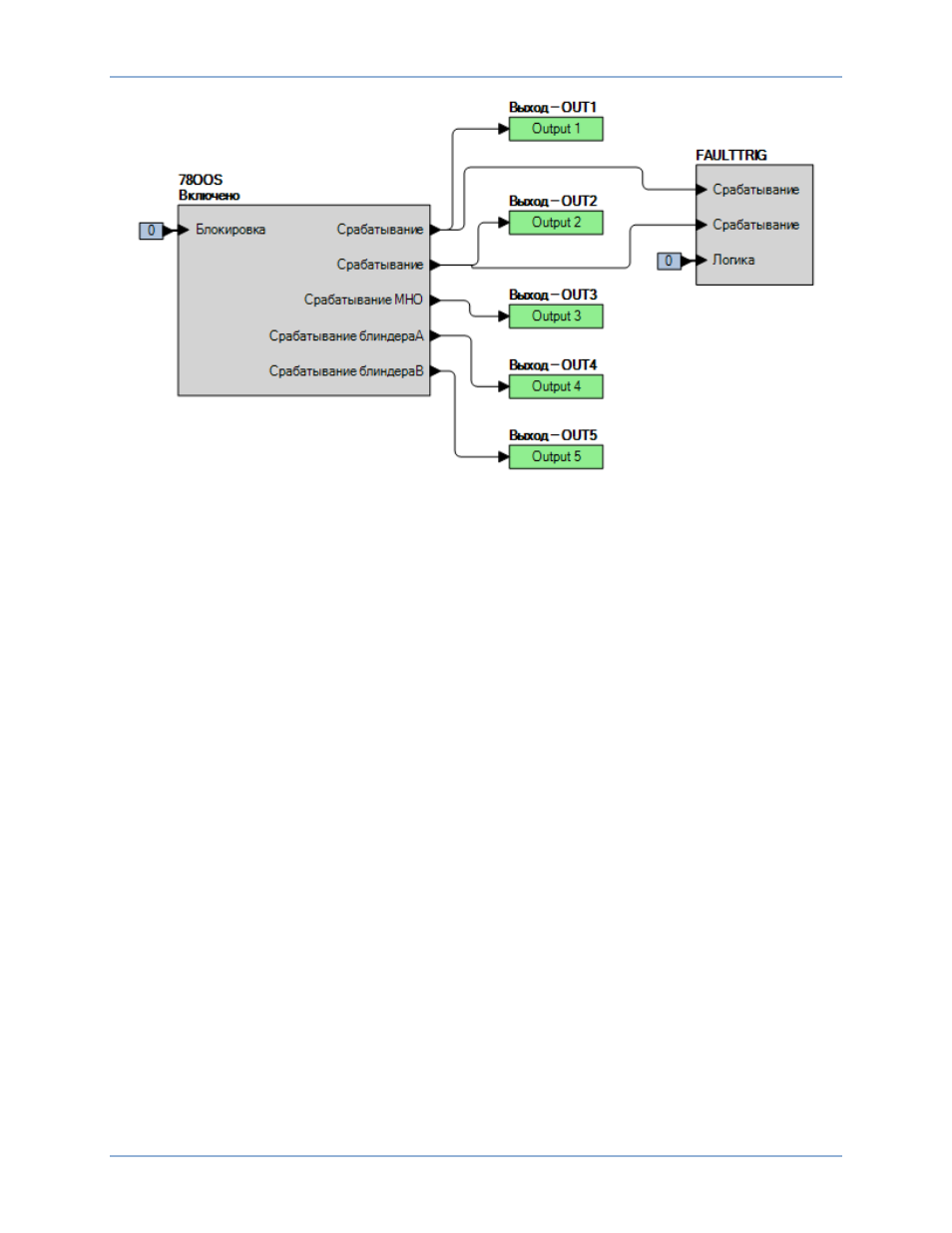

Рис. 314. Настройки BESTlogicPlus
Шаг 9. Медленно уменьшайте углы входов напряжения, пока не закроется выход OUT4 и OUT5
(импеданс между обеими створками). Выждите приблизительно 1 секунду, чтобы
закрылся выход OUT2, и продолжайте уменьшать углы, пока снова не откроются выходы
OUT4 и OUT5 (импеданс прошел створку А). Для фазы А оно должно произойти при –
106,78
° ±0,35° . Выход OUT1 (расцепление 78OOS) должен закрыться приблизительно
через 1 секунду.
Шаг 10. Установите углы входов напряжения на следующие значения: A∠180°, B∠60°, C∠300°.
Повышайте напряжение, пока выход OUT3 не откроется. Это должно произойти при
34,64
В ±0,69 В. После повторного открытия выхода OUT3, выход OUT1 повторно
откроется приблизительно через 6 секунд и сбросит элемент 78OOS.
Шаг 11. (Необязательно.) Повторите шаги с 1 по 10 для групп настроек 1, 2 и 3.
Проверка выдержки времени
Шаг 1. С помощью ПО BESTCOMSPlus проверьте операционные настройки, приведенные
в Таблица 233, и логику, приведенную на Рис. 314. Сбросьте все блинкеры.
Шаг 2. Будьте готовы отслеживать выдержку времени 78OOS. Погрешность выдержки времени
для настройки «Задержка прогона створки» можно проверить путем измерения времени,
истекшего между закрытием выхода OUT5 (срабатывание створки В) и закрытием выхода
OUT2 (срабатывание 78OOS). Погрешность выдержки времени для настройки «Выдержка
расцепления» можно проверить путем измерения времени, истекшего между открытием
выхода OUT4 (срабатывание створки А) и закрытием выхода OUT1 (расцепление
78OOS). Погрешность выдержки времени для сброса можно проверить путем измерения
времени, истекшего между открытием выхода OUT3 (срабатывание МНО) и открытием
выхода OUT1 (расцепление 78OOS).
Шаг 3. Подключите и подайте сбалансированный трехфазный ток 2,0 А на клеммы с D1 по D6
и сбалансированное трехфазное напряжение«фаза-нейтраль» 40 В на клеммы С13 (фаза
А), С14 (фаза В), С15 (фаза С) и С16 (нейтраль).
Шаг 4. Медленно понижайте напряжение, пока выход OUT3 не закроется.
Шаг 5. Медленно уменьшайте угол входов напряжения, пока не закроется выход OUT5 (выход
OUT4 также закроется) и зафиксируйте время между моментом закрытия выхода OUT5
и выхода OUT2. Оно должно составить 1000 мс ±33,3 мс.
Испытание на выход из синхронизма (78OOS)
