Активация выхода «Срабатывание» запускает таймер задержки срабатывания.
Продолжительность работы таймера задается в настройке «Задержка выключения». При выборе
нулевого (0) значения задержки элемент 78OOS срабатывает мгновенно без специального
применения задержки.
Если условие срабатывания исчезает раньше, чем истечет время задержки элемента, то
происходит сброс таймера и выхода «Срабатывание» (относится к моменту начала срабатывания)
без выполнения каких-либо корректирующих действий, а элемент возвращается в исходное
состояние, чтобы иметь возможность реагировать на последующие события выхода из
синхронизма.
Расцепление
Выход «Срабатывание» (соответствующий началу периода работы) приобретает значение
«истина», если условие выхода из синхронизма сохраняется на протяжении времени задержки
элемента (настройка «Задержка выключения»). ПО BESTlogicPlus позволяет соединять выход
«Срабатывание» (соответствующий началу периода работы) с другими логическими элементами
и с физическим релейным выходом для объявления условия и активации корректирующего
действия. Если для элемента включен блинкер, то при назначении выходу «Срабатывание»
(соответствующему началу рабочего периода) статуса «истина» устройство BE1-11g выполняет
запись этого блинкера. Дополнительные сведения о составлении отчета о блинкерах см. в главе
«Отчеты о неисправностях».
Блокировка элементов
Вход «Блокировка» обеспечивает управление элементом с помощью контроля логики. Если вход
«Блокировка» имеет значение «истина», он отключает элемент за счет присвоения логики 0
выходам «Срабатывание» (соответствующему началу периода работы) и «Срабатывание»
(соответствующему началу срабатывания) и за счет сброса таймера элемента. Соедините вход
«Блокировка» элемента с необходимой логикой в BESTlogicPlus. При первом выборе элемента
в окне «Элементы» логика условия для входа «Блокировка» по умолчанию имеет значение 0.
Логические соединения
Для логического соединения элементов защиты от выхода из синхронизма в системе
BESTCOMSPlus
используется экран BESTlogicPlus. Логический блок элемента защиты от выхода
из синхронизма изображен на Рис. 89. Сводка по входам и выходам логик представлена в таблице

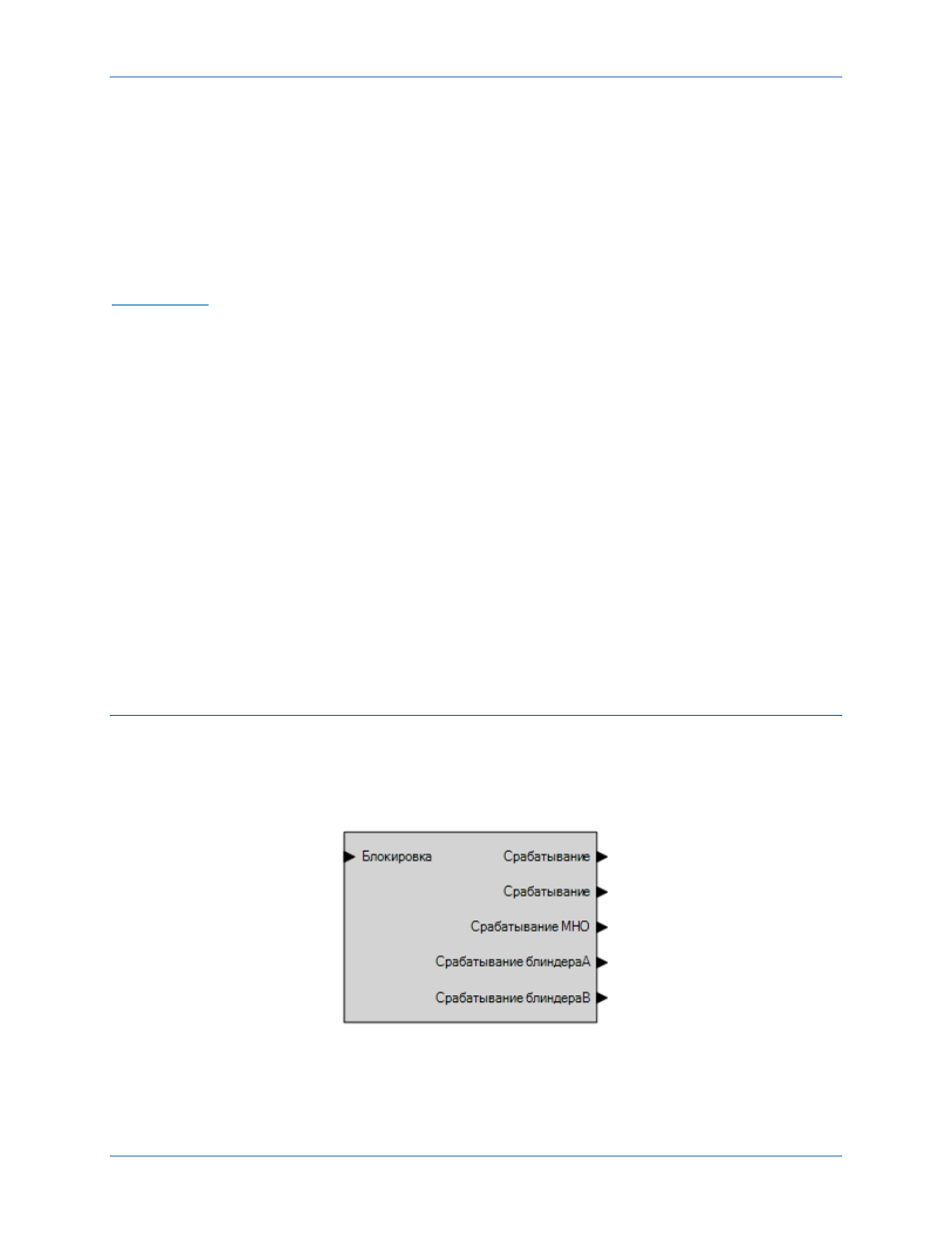

Рис. 89. Логический блок элемента защиты от выхода из синхронизма
BE1-11g
Защита от выхода из синхронизма (78OOS)
