Монтаж
Системы защиты BE1-11g доступны в двух конфигурациях корпусов. Системы защиты варианта J
поставляются в корпусе без выката размера S1, который помещается в стандартный проем S1.
Системы защиты вариантов H и P поставляются в корпусах размера H1 с возможностью выката.
Корпус H1 можно адаптировать для монтажа на панель или в стойку в одинарном или сдвоенном
(два корпуса) варианте. Соединительные платы продаются отдельно. Устройство BE1-11g может
быть установлено под любым удобным углом.
Вырезы и размеры корпуса типа J
Размеры спереди показаны на Рис. 181, а размеры сзади - на Рис. 182. Размеры указаны в дюймах
[миллиметрах].

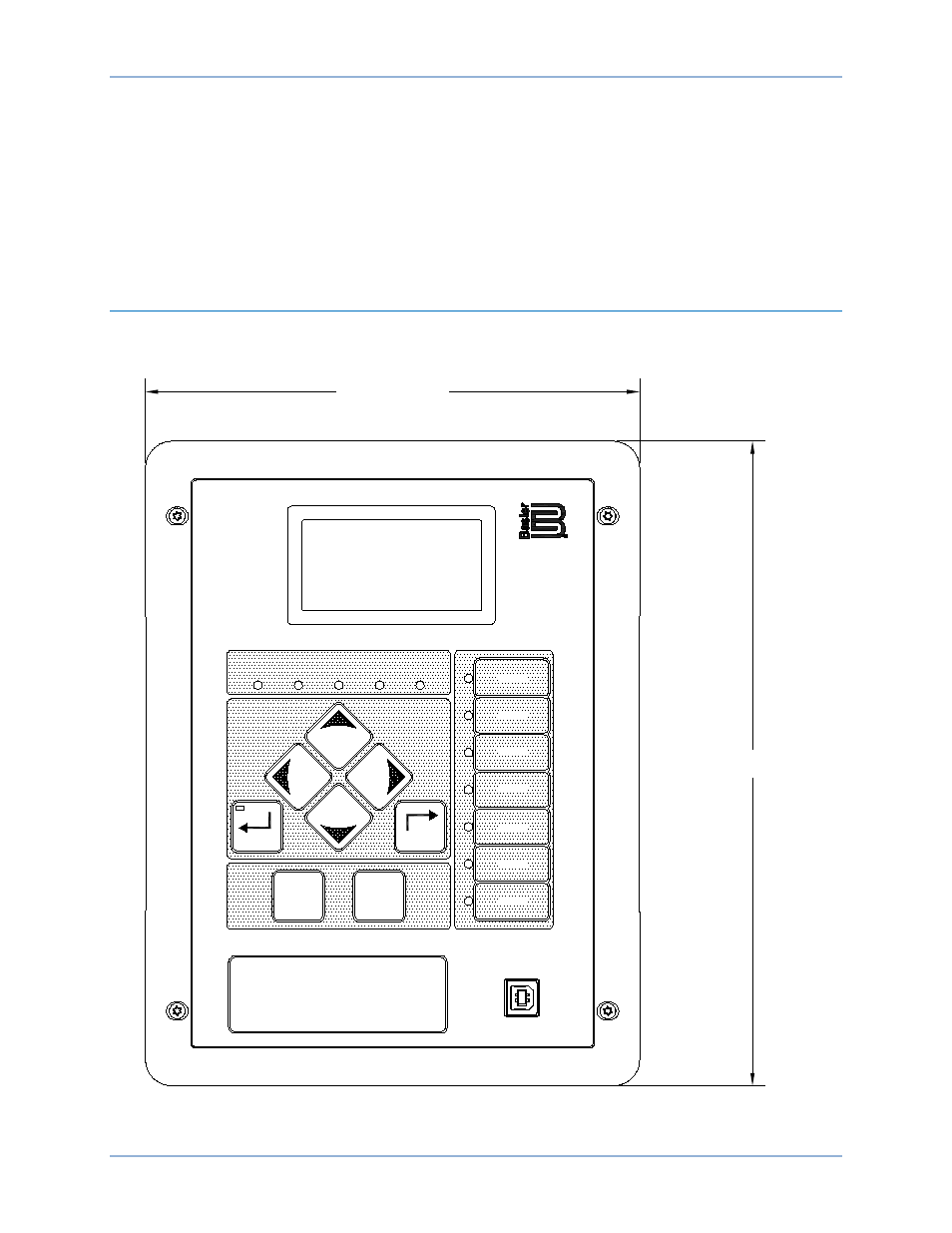

Рис. 181. Размеры передней части корпуса типа J
USB
7.00 [177.79]
9.12 [231.64]
P0072-74
BE1-11
Protection
System
Relay
Minor
Major
Power Trouble Alarm
Alarm
Trip
Edit
Reset
Indicator 1
Indicator 2
Indicator 3
Indicator 4
Indicator 5
Indicator 6
Indicator 7
Select
Control
Switch
Operate
Control
Switch
BE1-11
BE1-11g
