Стандартные подключения

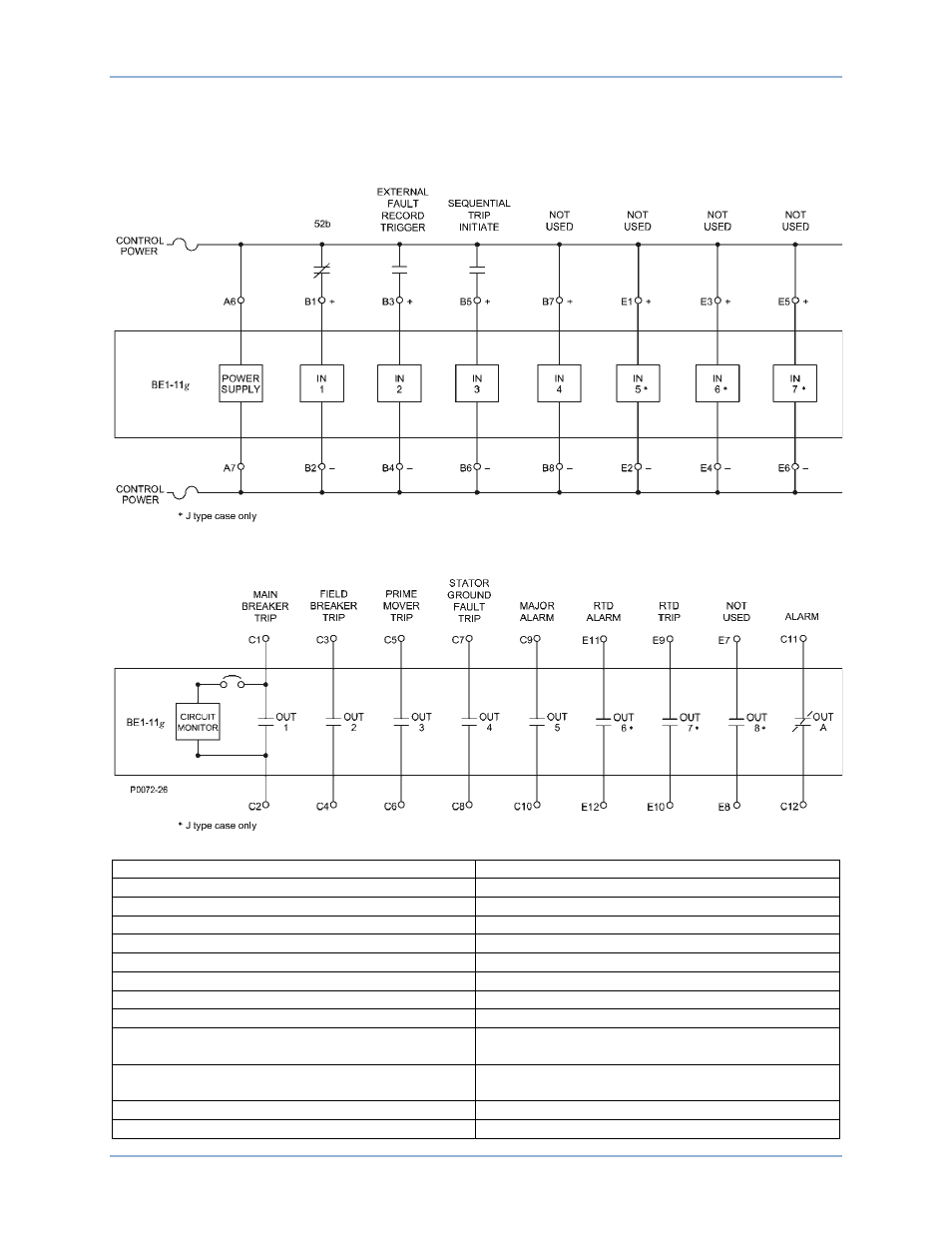

Стандартные внешние подключения постоянного тока для BE1-11g показаны на Рис. 206.
Рис. 206. Стандартные внешние подключения постоянного тока
CONTROL POWER
МОЩНОСТЬ УПРАВЛЕНИЯ
EXTERNAL FAULT RECORD TRIGGER
ТРИГГЕР ЗАПИСИ ВНЕШНИХ КЗ
SEQUENTIAL TRIP INITIATE
ЗАПУСК КАСКАДНОГО ОТКЛ.
NOT USED
НЕ ИСПОЛЬЗУЕТСЯ
POWER SUPPLY
ИСТОЧНИК ПИТАНИЯ
IN
ВХОД
* J type case only
*Только для корпусов типа J
MAIN BREAKER TRIP
СРАБАТЫВАНИЕ ГЛАВНОГО ВЫКЛЮЧАТЕЛЯ
FIELD BREAKER TRIP
СРАБАТЫВАНИЕ ПОЛЕВОГО ВЫКЛЮЧАТЕЛЯ
PRIME MOVER TRIP
СРАБАТЫВАНИЕ ЗАЩИТЫ ПЕРВИЧНОГО
ДВИГАТЕЛЯ
STATOR GROUND FAULT TRIP
СРАБАТЫВАНИЕ ЗАЩИТЫ СТАТОРА ОТ
ЗАМЫКАНИЯ НА ЗЕМЛЮ
MAJOR ALARM
MAJOR СИГНАЛИЗАЦИЯ
RTD ALARM
СИГНАЛИЗАЦИЯ РДТ
