182
9424273994 Ред. N1
Имя
Логическая
функция
Назначение
Ошибка
синхронизации
Выход Импульс действует в течение одного цикла, выход
принимает значение «истина», если выключатель
остается разомкнутым после исчерпания максимального
количества попыток замыкания.
Напряжения
синхронизированы
Выход Принимает значение «истина», если разность величин
напряжений между источниками не превышает значения
настройки «Разность напряжений». Если включена
настройка «Напряжение источника > Напряжение
назначенное», напряжение генератора должно быть
минимум на 0,5% больше, чем напряжение шины.
Углы
синхронизированы
Выход В режиме «PLL» принимает значение «истина», если
разность углов между источниками меньше значения
настройки «Угол прерывателя цепи».
В режиме «Упреждение» принимает значение «истина»,
если разность углов между источниками равна значению
угла опережения (рассчитывается по настройкам
«Разница част.» и «Время прерывателя цепи»).
Скольжение
синхронизировано
Выход Принимает значение «истина», если ошибка частоты
между источниками меньше, чем значение настройки
«Разница част.». Если включена настройка «Частота
источника > Частота назначенная», частота генератора
должно быть выше, чем частота шины.
Операционные настройки
Для выбора операционных настроек элемента синхронизатора в BESTCOMSPlus используется
экран настроек «Синхронизатор (25A)» (см. Рис. 98). Сводка по диапазонам значений настроек
и значениям по умолчанию представлена в Таблица 60.

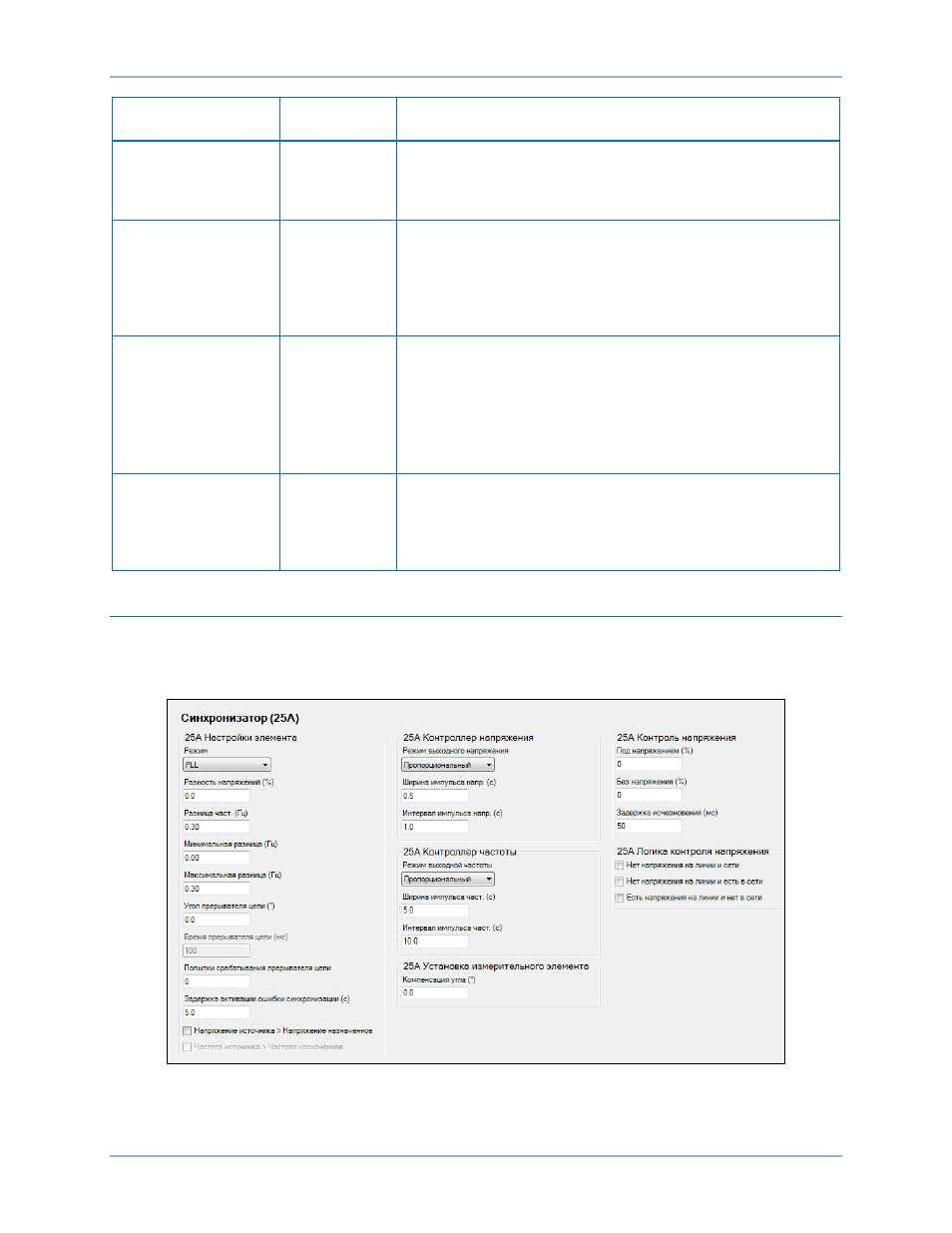

Рис. 98. Экран настроек «Синхронизатор»
Синхронизатор (25А)
BE1-11g
