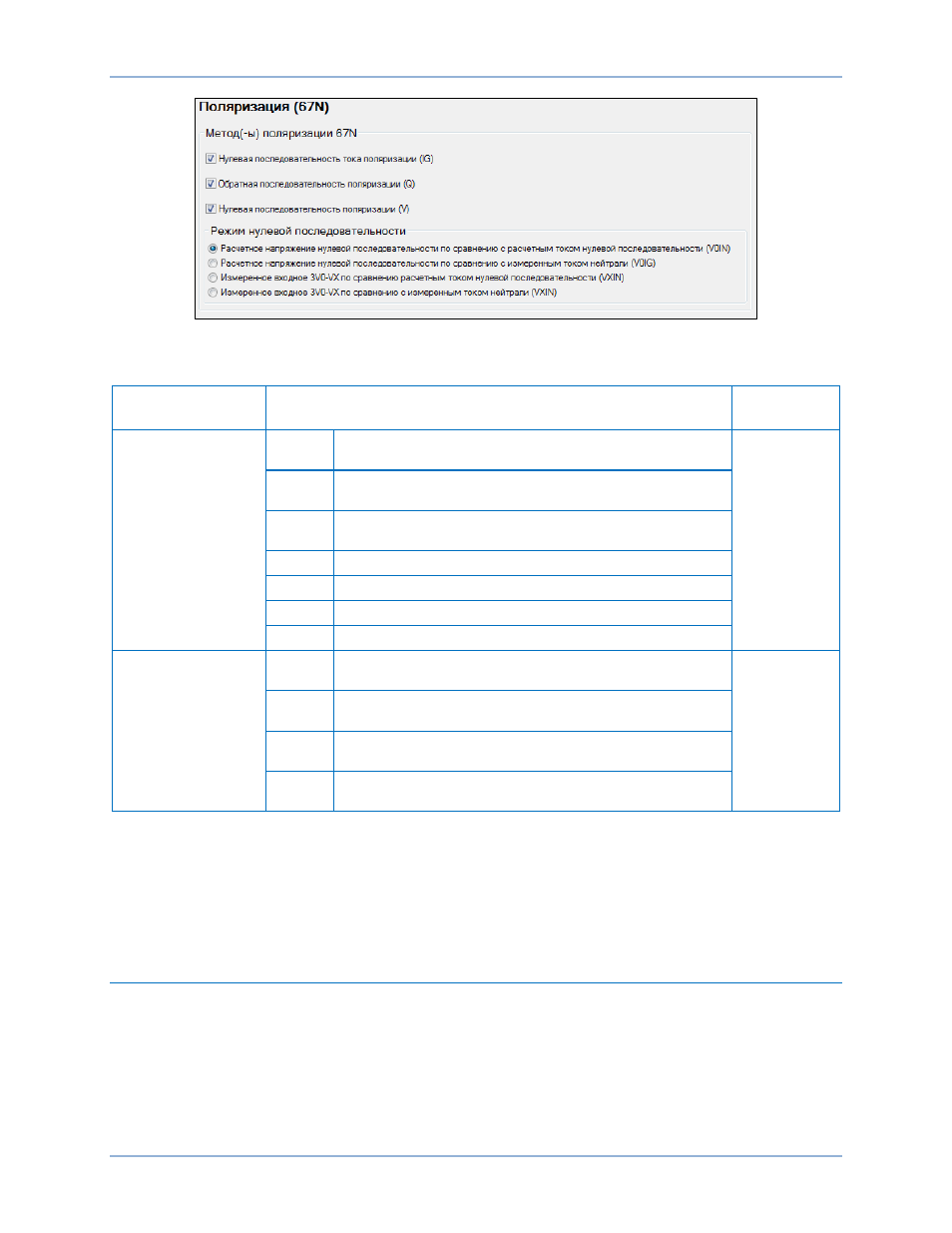

Рис. 66. Экран «Поляризация (67N)»
Таблица 37. Настройки поляризации
Настройка
Диапазон/назначение
По
умолчанию
Метод поляризации
67N
IG
Использование токовой поляризации нулевой
последовательности
IG/Q/V
Q
Использование поляризации параметрами обратной
последовательности
V
Использование поляризации параметрами нулевой
последовательности
IG/Q/V
*
Использование всех трех методов поляризации
IG/Q
*
Использование методов поляризации IG и Q
IG/V
*
Использование методов поляризации IG и V
Q/V
*
Использование методов поляризации Q и V
Режим нулевой
последовательности
VOIN
Расчетное напряжение нулевой последовательности,
расчетный ток нулевой последовательности
VOIN
VOIG
Расчетное напряжение нулевой последовательности,
измеренный ток замыкания на землю
VXIN
Измеренное 3V0-VX, расчетный ток нулевой
последовательности
VXIG
Измеренное 3V0-VX, измеренный ток замыкания
на землю
*
Режимы IG/Q/V, IG/Q, IG/V и Q/V являются логическими «ИЛИ» для режимов IG, Q и V
и используются для настройки методов двойной или, предположительно, тройной поляризации
для элементов нейтрали. Таким образом, если включено более одного элемента направленного
контроля, то срабатывание возможно при любом элементе после выбора соответствующего
направления — прямого или обратного.
Угол максимального крутящего момента и направленное
тестирование
Направленный алгоритм предусматривает настройку пользователем угла максимального
крутящего момента (MTA). В системе предусмотрена настройка MTA для расчетов прямой,
обратной и нулевой последовательностей. Данные настройки выполняются отдельно от
параметров полного сопротивления линии электропередачи (при расчетах КЗ в качестве
расстояния используются значения Z
1
и Z
0
), так как в некоторых приложениях значение MTA
поляризации должно отличаться от угла полного сопротивления линии «расстояния до
неисправности».
