Инструкция по эксплуатации Basler Electric BE1-11g
Страница 68
56
9424273994 Ред. N1
с
300
100
50
30
0
.
5
100
=
∗
∗
=
∗
∗
=
R
T
R
R
T
FST
E
D
T
Уравнение 5. Время до сброса
Если перевозбуждение наступает раньше полного сброса (т. е. менее 300 секунд), отсчет
продолжается с этой же точки по закону обратных квадратов. Например, если условие снова
наступает через 150 секунд (50% от общего времени сброса), время срабатывания для второго
события начнется с 30%, а не с 0%, следовательно, до срабатывания останется 70% от исходного
времени срабатывания, т. е. 35 секунд. На Рис. 40 показаны обратнозависимая выдержка времени
и время сброса.

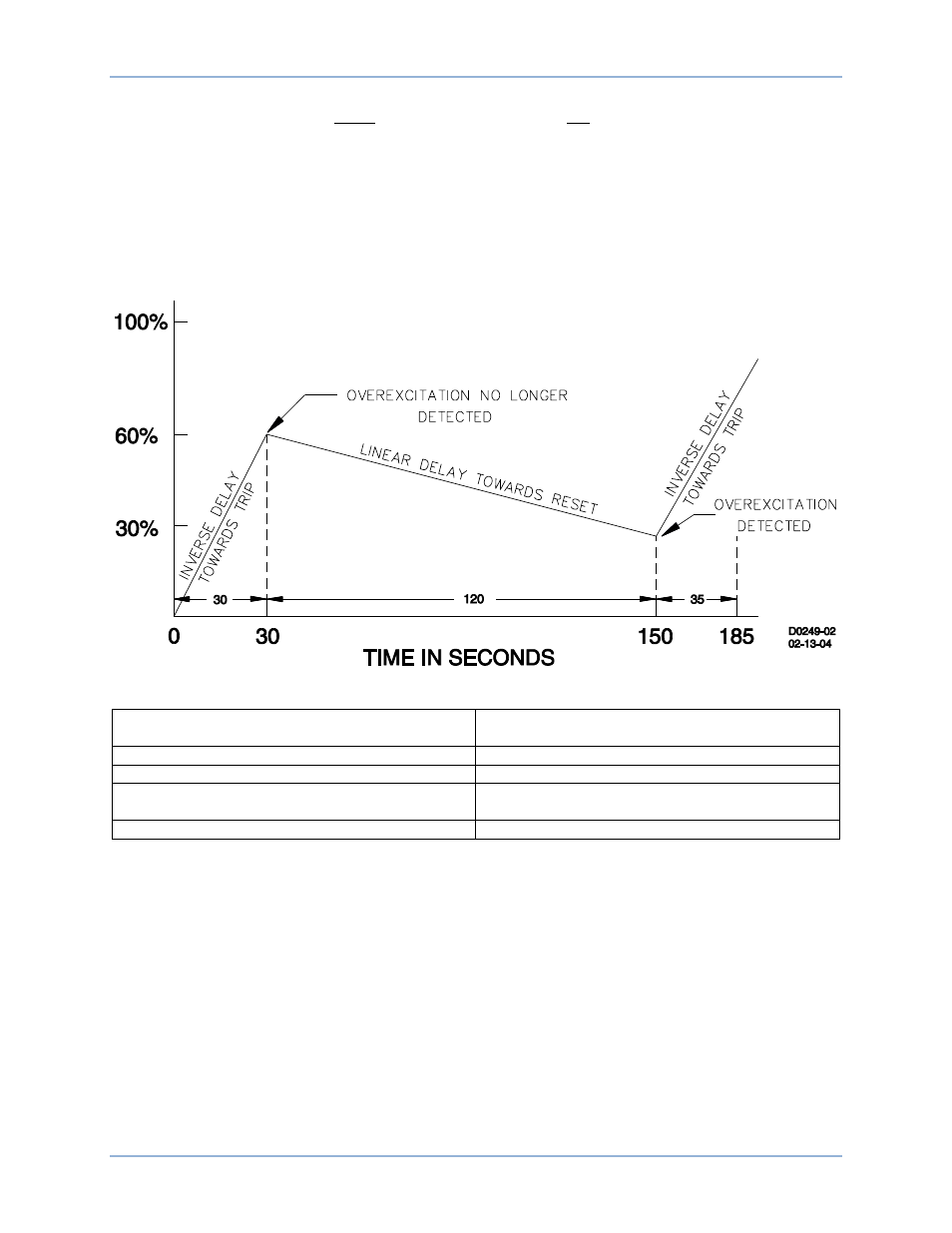

Рис. 40. Обратнозависимая выдержка времени и время сброса
OVEREXCITATION NO LONGER DETECTED
ПЕРЕВОЗБУЖДЕНИЕ БОЛЬШЕ
НЕ РЕГИСТРИРУЕТСЯ
OVEREXCITATION DETECTED
РЕГИСТРАЦИЯ ПЕРЕВОЗБУЖДЕНИЯ
TIME IN SECONDS
ВРЕМЯ В СЕКУНДАХ
INVERSE DELAY TOWARDS TRIP
ОБРАТНОЗАВИСИМАЯ ВЫДЕРЖКА
ДО СРАБАТЫВАНИЯ
LINEAR DELAY TOWARDS RESET
ЛИНЕЙНАЯ ВЫДЕРЖКА ДО СБРОСА
Защита от перевозбуждения (24)
BE1-11g
