Активация выхода «Срабатывание» запускает таймер задержки срабатывания.
Продолжительность работы таймера задается в настройке «Выдержка времени». При выборе
нулевого значения настройки «Выдержка времени» элемент 21 срабатывает мгновенно без
специального применения задержки.
Если условие срабатывания исчезает раньше, чем истечет время задержки элемента, то
происходит сброс таймера и выхода «Срабатывание» (относится к моменту начала срабатывания)
без выполнения каких-либо корректирующих действий, а элемент возвращается в исходное
состояние, чтобы иметь возможность реагировать на последующие события КЗ.
Расцепление
Выход «Срабатывание» (относящийся к периоду начала работы) приобретает значение «истина»,
если условие срабатывания сохраняется на протяжении времени выдержки элемента. ПО
BESTlogicPlus
позволяет соединять выход «Срабатывание» (соответствующий началу периода
работы) с другими логическими элементами и с физическим релейным выходом для объявления
условия и активации корректирующего действия. Если для элемента включен блинкер, то при
назначении выходу «Срабатывание» (соответствующему началу рабочего периода) статуса
«истина» устройство BE1-11g выполняет запись этого блинкера. Дополнительные сведения
о составлении отчета о блинкерах см. в главе «Отчеты о неисправностях».
Блокировка элементов
Потеря предохранителя
Для блокировки элемента защиты 21 при обнаружении отключения предохранителя или при
падении потенциала в трехфазной системе можно использовать элемент КИН (60FL)
системы BE1-11g.
Если логика срабатывания элемента 60FL имеет значение «истина» и включена настройка
«Элементы импеданса блока», то все функции, в которых используются измерения полного
сопротивления, будут заблокированы. Дополнительные сведения о функции 60FL см. в главе
«
Потеря предохранителя (60FL)».
Элементы защиты, заблокированные 60FL, требуют установки времени срабатывания на
60
миллисекунд или более для обеспечения согласованности блокировки.
Логический вход «Блокировка»
Вход «Блокировка» обеспечивает управление элементом с помощью контроля логики. Если вход
«Блокировка» имеет значение «истина», он отключает элемент за счет присвоения логики 0
выходам «Срабатывание» (соответствующему началу периода работы) и «Срабатывание»
(соответствующему началу срабатывания) и за счет сброса таймера элемента. Соедините вход
«Блокировка» элемента с необходимой логикой в BESTlogicPlus. При первом выборе элемента
в окне «Элементы» логика условия для входа «Блокировка» по умолчанию имеет значение 0.
Логические соединения
Для логического соединения элементов дистанционной защиты используется экран BESTlogicPlus
в BESTCOMSPlus. Логический блок элемента дистанционной защиты изображен на Рис. 83.
Сводка по входам и выходам логик представлена в таблице Таблица 48.

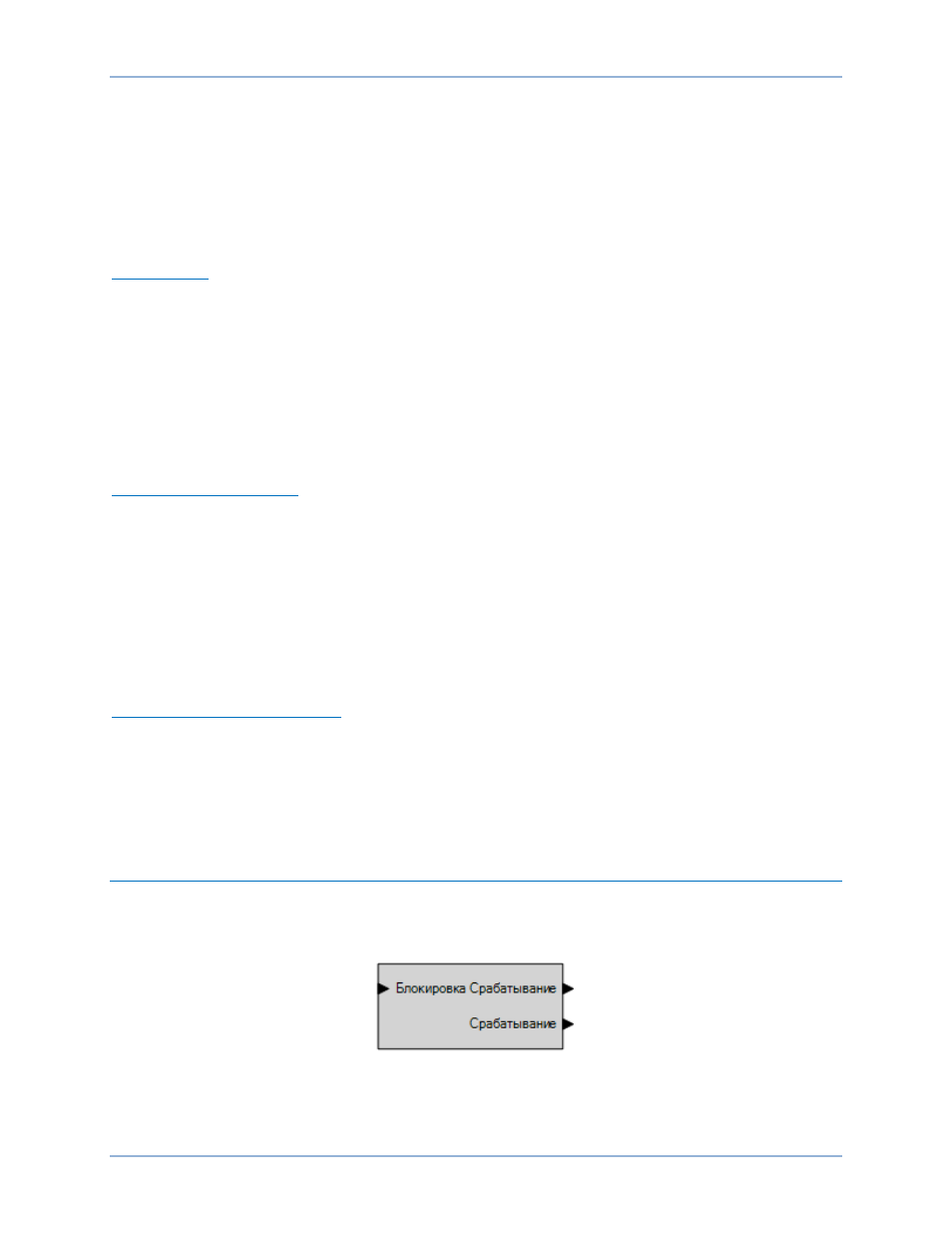

Рис. 83. Логический блок элемента дистанционной защиты
Дистанционная защита (21)
BE1-11g
