Логические соединения
Для логического соединения элементов защиты от отказа выключателя в BESTCOMSPlus
используется экран BESTlogicPlus. Логический блок элемента защиты от отказа выключателя
изображен на Рис. 60. Сводка по входам и выходам логик представлена в таблице Таблица 31.

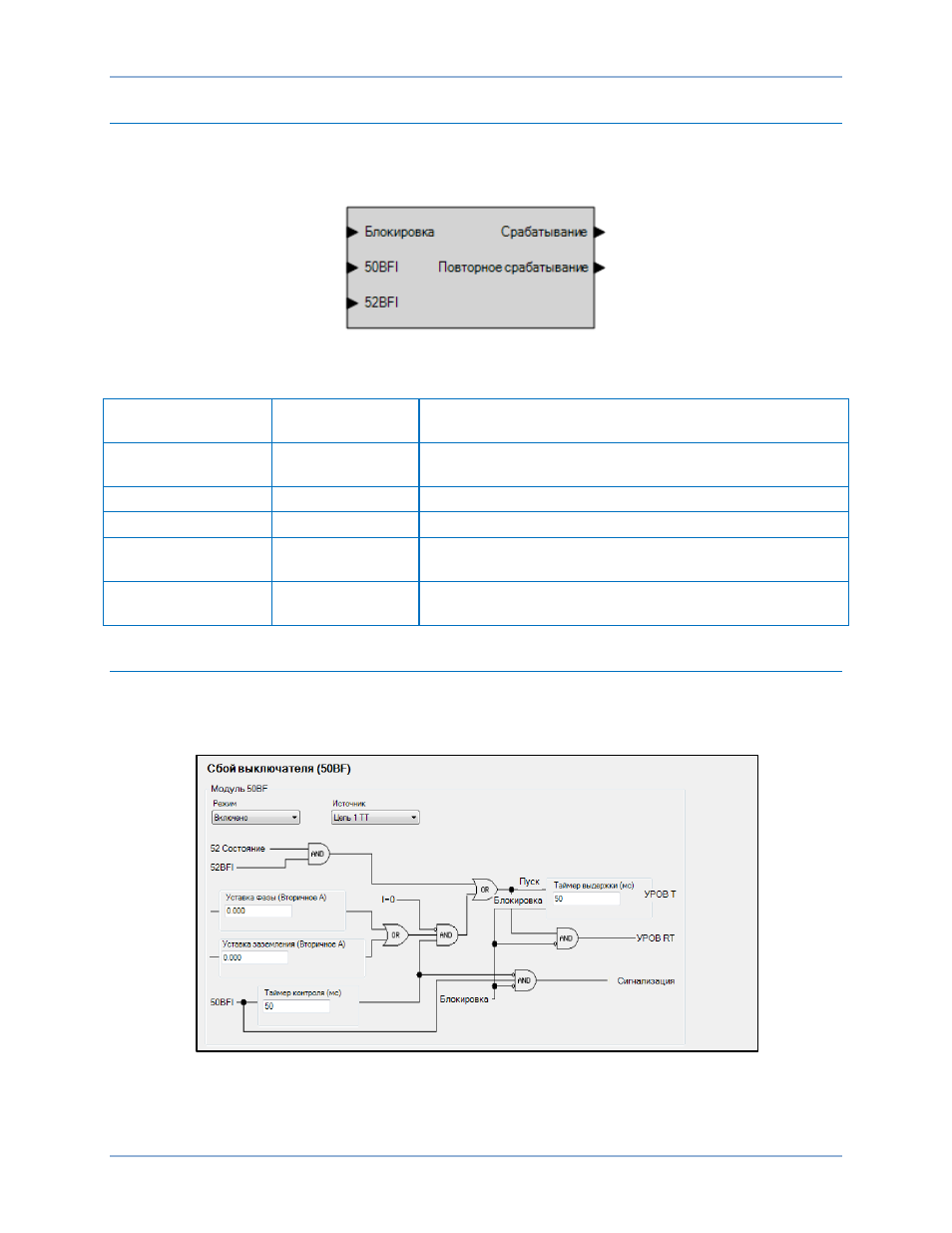

Рис. 60. Логический блок элемента защиты от отказа выключателя
Таблица 31. Логические входы и выходы
Имя
Логическая
функция
Назначение
Блокировка
Вход
Отключает функцию 50BF, если имеет значение
«истина»
50BFI
Вход
Запускает таймер 50BF, если имеет значение «истина»
52BFI
Вход
Запускает таймер 50BF, если имеет значение «истина»
Расцепление
Выход
По истечении времени таймера выдержки 50BF имеет
значение «истина»
Повторное
срабатывание
Выход
Во время активного отсчета времени таймером
выдержки 50BF имеет значение «истина»
Операционные настройки
Для выбора операционных настроек элементов защиты от отказа выключателя в системе
BESTCOMSPlus
используется экран настроек «Сбой выключателя (50BF)» (Рис. 61). Сводка по
диапазонам значений настроек и значениям по умолчанию представлена в Таблица 32.
Рис. 61. Экран «Сбой выключателя»
