Шаг 3. Будьте готовы отслеживать работу переключателя управлением выключателем 101.
Правильность функционирования можно проверить посредством контроля контактов
программируемого выхода на экране «Выходы», который можно открыть на дисплее на
передней панели через меню «Измерения — Статус».
Шаг 4. В области «Меню измерения» BESTCOMSPlus откройте подменю «Управление —
Переключатель управления выключателем» и переведите элемент 101 в положение
расцепления. Нажмите кнопку «Расцепление» для выбора. Может потребоваться ввод
имени для входа в систему. Зеленый индикатор выбора начнет мигать. В течение
25
секунд повторно нажмите кнопку «Расцепление» для включения. Зеленый индикатор
выбора перестанет мигать и загорится индикатор статуса расцепления.
В результате: Выход OUT1 закроется на 200 мс, затем вернется в открытое состояние.
Выход OUT2 закроется (состояние расцепления) и останется в закрытом состоянии.

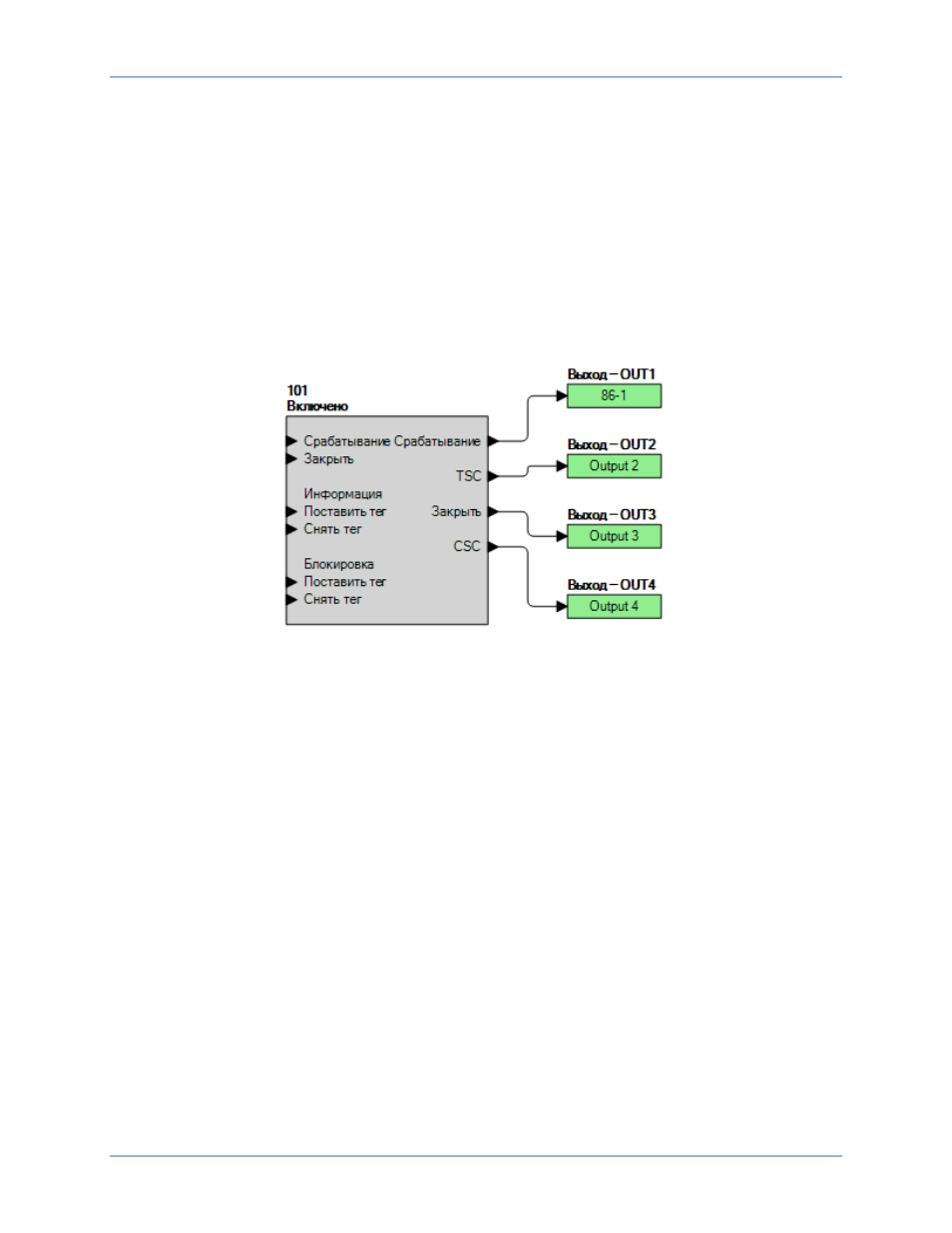

Рис. 330. Настройки BESTlogicPlus
Шаг 5. В области «Меню измерения» BESTCOMSPlus откройте подменю «Управление —
Переключатель управления выключателем» и переведите элемент 101 в положение
закрытия. Нажмите кнопку «Закрыть» для выбора. Может потребоваться ввод имени для
входа в систему. Зеленый индикатор выбора начнет мигать. В течение 25 секунд
повторно нажмите кнопку «Закрыть» для включения. Зеленый индикатор выбора
перестанет мигать и загорится индикатор статуса «Закрыть».
В результате: Выход OUT3 закроется на 200 мс, затем вернется в открытое состояние. Выход
OUT4 закроется (состояние «Закрыть») и останется в закрытом состоянии.
На Рис. 331 приведена схема состояния переключателя управления выключателем.
