300
9424273994 Ред. N1
Тип корпуса H или P

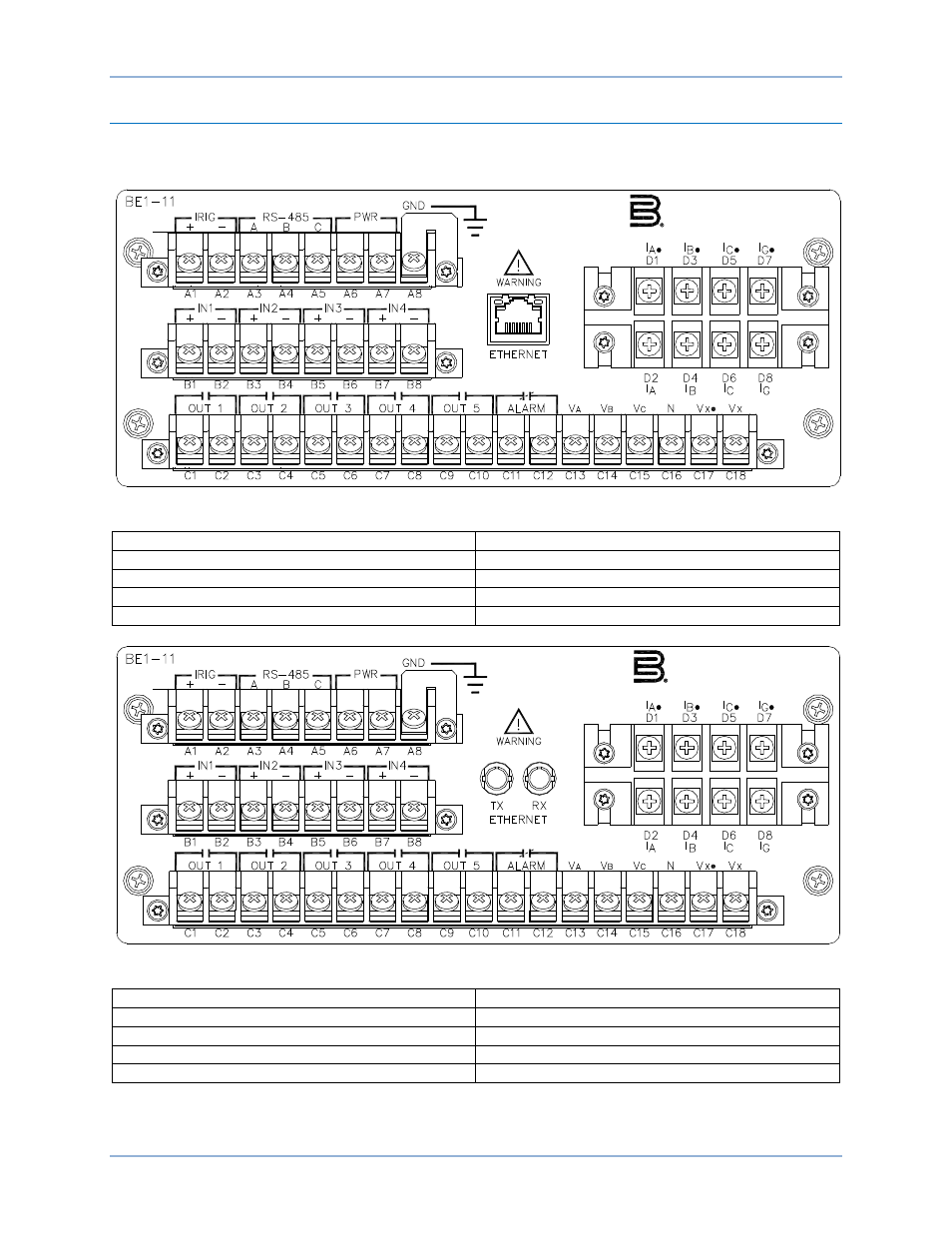

На Рис. 201 показаны подключения задней панели с разъемом RJ45 Ethernet. На Рис. 202
показаны подключения задней панели с разъемом Ethernet для оптоволокна.
Рис. 201. Подключения задней панели с разъемом RJ45 Ethernet (тип корпуса H или P)
IRIG
Протокол IRIG
PWR
ПИТАНИЕ
GND
ЗЕМЛЯ
WARNING
ОСТОРОЖНО!
ALARM
СИГНАЛИЗАЦИЯ
Рис. 202. Подключения задней панели с разъемом Ethernet для оптоволокна (тип корпуса H или P)
IRIG
Протокол IRIG
PWR
ПИТАНИЕ
GND
ЗЕМЛЯ
WARNING
ОСТОРОЖНО!
ALARM
СИГНАЛИЗАЦИЯ
P0056-44
Basler Electric
Highland, Illinois USA (618) 654-2341
P0057-22
Basler Electric
Highland, Illinois USA (618) 654-2341
Клеммы и разъемы
BE1-11g
