Рис. 24, Таблица 3, А рис. 24 – Инструкция по эксплуатации Basler Electric BE1-11g
Страница 44
32
9424273994 Ред. N1

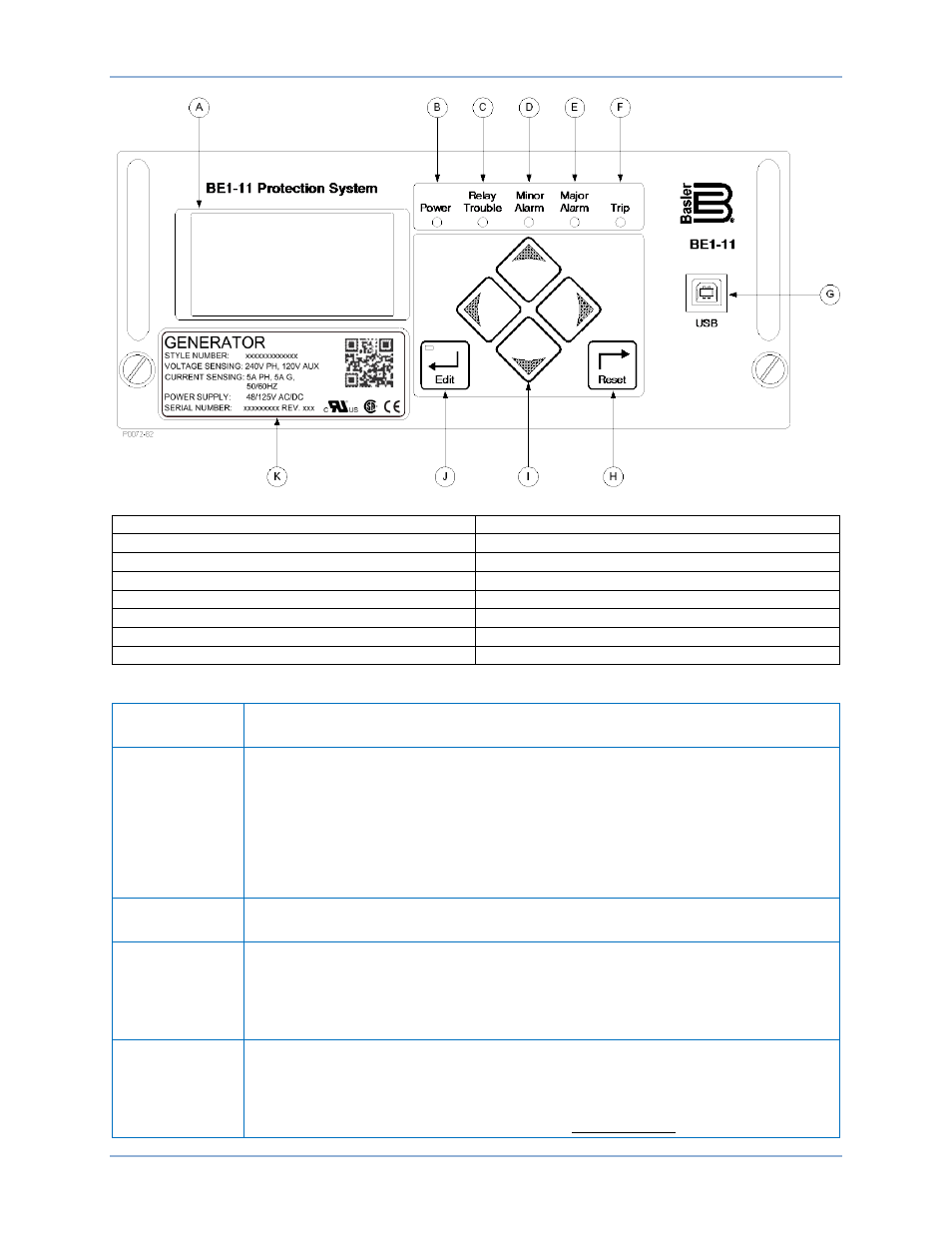

Рис. 24. Передняя панель (тип корпуса H или P)
BE1-11 Protection System
Система защиты BE1-11
Power
Мощность
Relay Trouble
Неисправность реле
Minor Alarm
Minor сигнализация
Major Alarm
Major сигнализация
Trip
Расцепление
Edit
Редактировать
Reset
Сброс
Таблица 3. Описание передней панели (тип корпуса H или P)
Буквенное
обозначение
Описание
A
Дисплей. Жидкокристаллический дисплей (ЖК-дисплей) размером
64 x 128 пикселей с подсветкой. ЖК-дисплей является основным устройством
получения информации от устройства BE1-11g, а также главным средством
локальной настройки
BE1-11g
. На ЖК-дисплей выводится такая информация, как указательные
реле (блинкеры), значения измерений, значения потребления, параметры
связи и диагностическая информация. Все сведения и настройки
отображаются в меню.
B
Индикатор питания. Зеленый светодиодный индикатор загорается при подаче
питания на устройство BE1-11g.
C
Индикатор неисправности реле. Красный светодиодный индикатор на
мгновение загорается при запуске и продолжает гореть, если в устройстве
BE1-11g
обнаружена неисправность. Полное описание всех сигналов
о неисправностях на устройстве BE1-11g см. в главе «Релейные входы
и выходы».
D, E
Индикаторы предупредительной и аварийной сигнализации. Красные
светодиодные индикаторы загораются при настройке программируемой
сигнализации. Каждый индикатор может быть запрограммирован для
индикации одного или нескольких условий. Подробные сведения
о программировании сигналов см. в главе «Сигнализация».
Органы контроля и индикации
BE1-11g
