Длина линии описывает параметры линии электропередачи, для которых необходимо вычислить
расстояние. Параметры должны вводиться в тех единицах, в которых указывается значение длины
линии, представляющее собой фактическую длину линии электропередачи (питающей линии).
Длина линии вводится в любых единицах, поэтому ее можно ввести в километрах или милях.
Таким образом, результаты расстояния будут отображаться в любых единицах измерения,
соответствующих единицам длины линии.
Используя «Проводник настроек» в BESTCOMSPlus, можно ввести параметры линии
электропередачи («Параметры питающей линии») в разделе «Системные параметры» на экране
«Энергосистема». Предусмотрены настройки «Полное сопротивление прямой
последовательности», «Импеданс нулевой последовательности» и «Длина линии». См. Рис. 141.

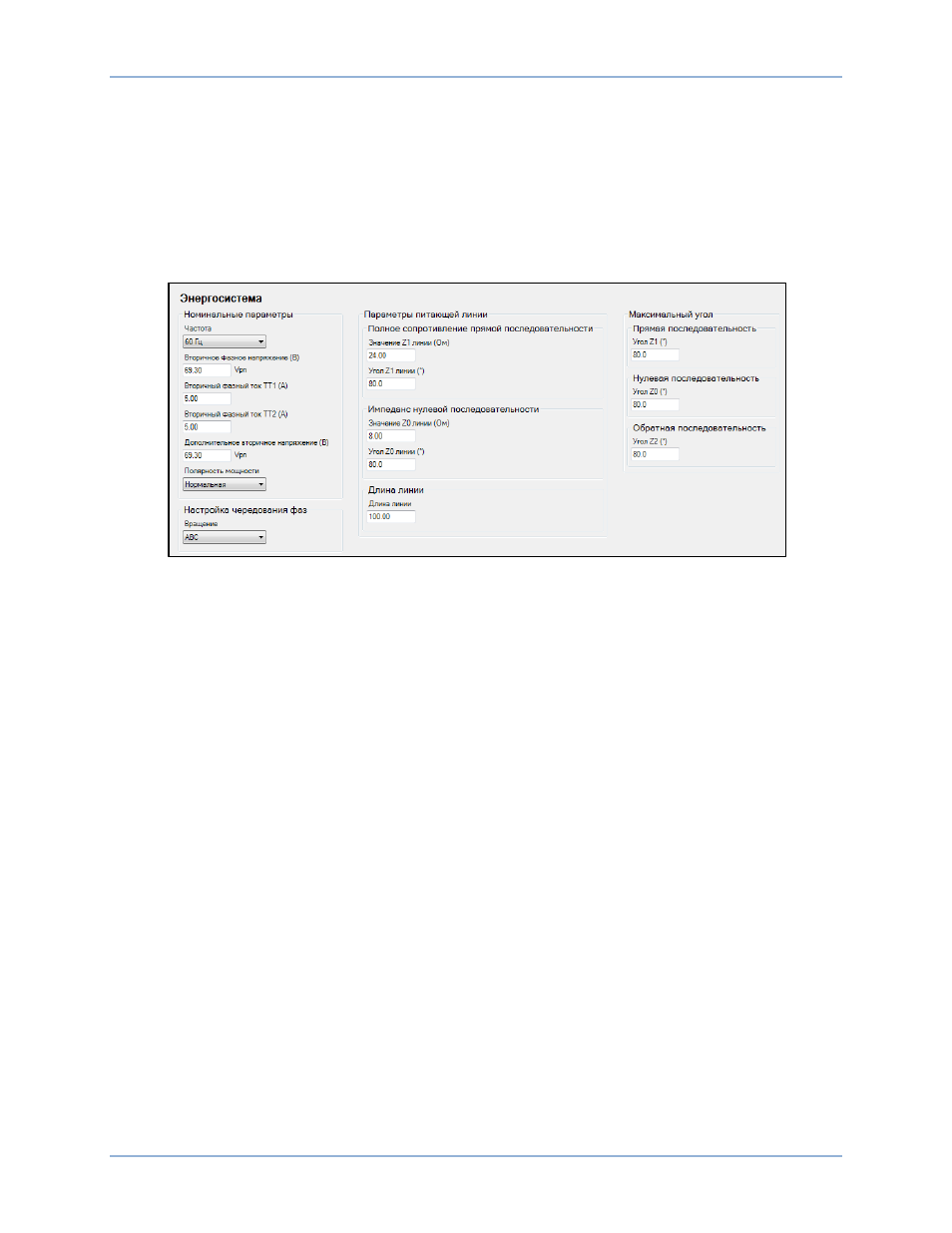

Рис. 141. Экран «Энергосистема»
Обратите внимание, что параметры «Значение Z1» и «Значение Z0» масштабируются в 10 раз,
чтобы представить всю длину линии электропередачи. Поскольку единицы показаны в километрах,
то и величины расстояния также будут в километрах.
Расчеты расстояния выполняются после неисправности с использованием векторных данных,
полученных во время действия неисправности. Векторы тока перед неисправностью охватывают
три цикла до срабатывания. Векторы напряжения и тока неисправности охватывают два цикла
после выдачи команды на срабатывание. Такая задержка на два цикла позволяет учесть линейные
переходные процессы, чтобы предоставить более точные данные.
Для расчета фактического расстояния устройство BE1-11g должно сначала определить
поврежденную фазу. Неисправности могут быть классифицированы в зависимости от вида
неисправных линий. Категории могут подразделяться на LLL, LL, LLG или LG, где
L = линия, а G = земля.
Для определения поврежденной фазы векторы неисправностей компенсируются для потока
нагрузки с использованием данных, полученных до возникновения неисправностей. Затем
компенсированные векторы проходят серию сравнений компонентов последовательности. После
нахождения поврежденной фазы данные о неисправности вместе с параметрами линии
обрабатываются с использованием алгоритма Такаги, чтобы определить полное сопротивление
поврежденной линии. Чтобы определить расстояние до повреждения, необходимо разделить
полное сопротивление на коэффициент полного сопротивления на единицу длины. Этот метод
предполагает, что линия является однородной и что параметры линии не изменяются на
протяжении всей длины. Для неоднородной линии расстояние должно быть откорректировано
вручную.
Значения расстояния до места повреждения ограничены до ±300% от указанной длины линии. Это
ограничение предотвращает отображение ошибочных результатов для тех неисправностей,
которые не связаны с перегрузкой по току, таких как неисправности повышенного или пониженного
напряжения. Вычисленное значение, превышающее максимальную длину строки, сообщается как
н/п (не применимо).
