Установка значений срабатывания для прямого и обратного направлений
Значения настроек уставки срабатывания по мощности трех фаз для элементов защиты по
мощности всегда положительны, вне зависимости от выбранной настройки направления. Однако
для понимания работы элемента полезно представлять прямое направление как положительное
значение мощности, а обратное направление — как отрицательное значение мощности. Если
мыслить в терминах шкалы, полуоси которой соответствуют прямому и обратному направлению,
а посередине находится ноль (0), как показано на Рис. 77, поток мощности будет положительным
или отрицательным в соответствии с настройкой прямого или обратного направления. К примеру,
предположим, что имеется междусистемная линия, где энергосистема зоны (электрическая
система) требует, чтобы локальная энергосистема (источник некоммунальной генерации)
отсоединялась от энергосистемы зоны (отключением выключателем междусистемной линии), если
в энергосистему зоны будет направлен поток мощности. Для удобства понимания предположим,
что BUS (ШИНА) на Рис. 76 — это локальная энергосистема, 52 — выключатель междусистемной
линии, а LINE (ЛИНИЯ) — энергосистема зоны. Нормальное направление мощности от зональной
энергосистемы к локальной энергосистеме, которая представляет собой промышленный объект
с агрегатами для локальной генерации, служащими для ограничения пиков нагрузки.

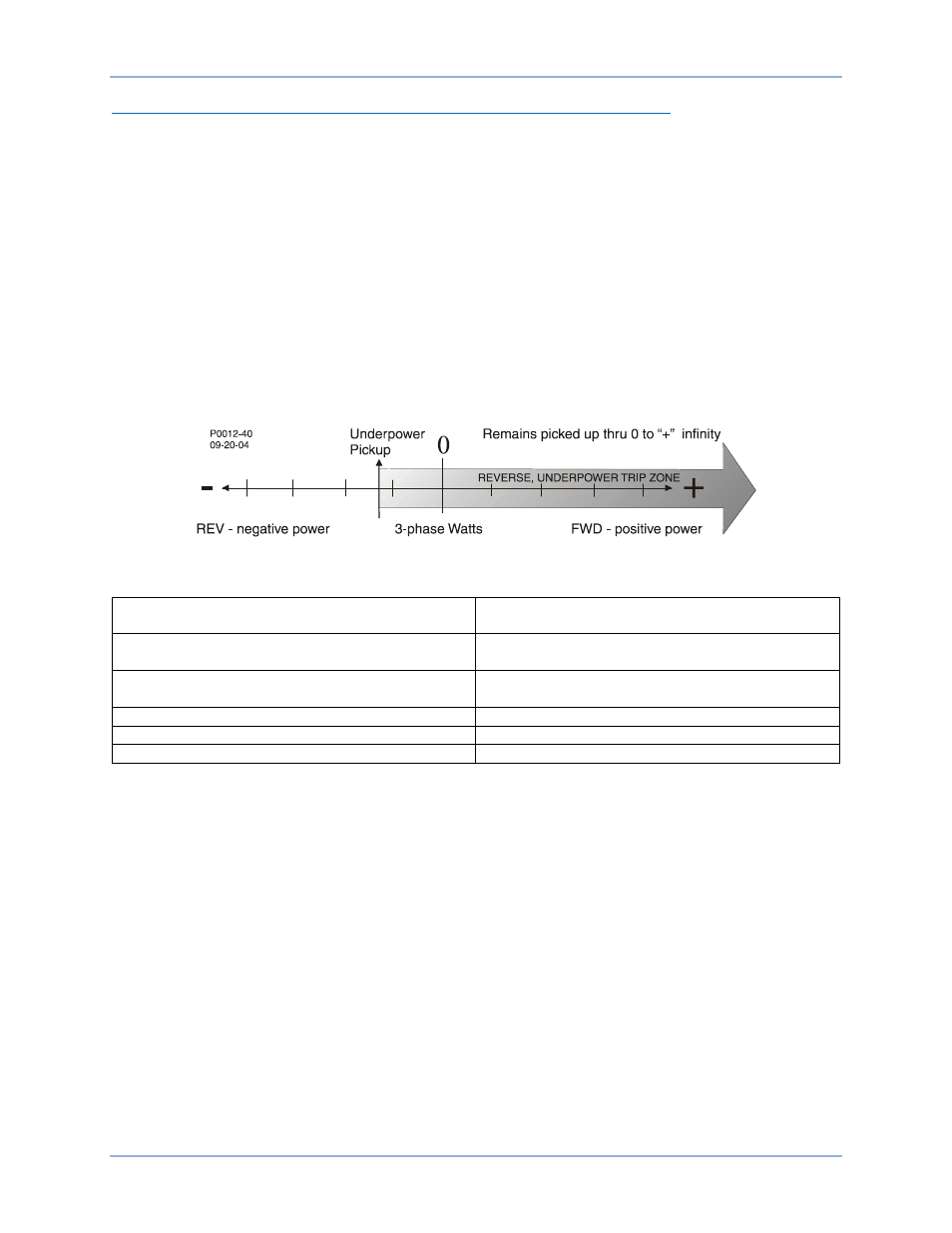

Рис. 77. Значения срабатывания для прямого и обратного направлений
Underpower Pickup
Уставка срабатывания по понижению
мощности
Remains picked up thru 0 to “+” infinity
Остается в состоянии срабатывания, переходя
через 0 и до «+» бесконечности
REVERSE, UNDERPOWER TRIP ZONE
ОБРАТН., ЗОНА СРАБАТЫВАНИЯ ПО
ПОНИЖЕНИЮ НАПРЯЖЕНИЯ
REV - negative power
ОБР. — отрицательная мощность
3-phase Watts
Ватт 3-фазной цепи
FWD - positive power
ПРЯМ. — положительная мощность
Если предположить, что полярность токов и подключение напряжений соответствуют показанным
на Рис. 76, то прямое направление мощности определяется как поток в зональную энергосистему,
а обратное направление определяется как поток в локальную энергосистему. В данном случае
элемент защиты 32 нужно настроить на срабатывание в случае минимального понижения
мощности в обратном направлении (в локальную энергосистему). Таким образом, настройки
должны быть «Обратное», «Мин.» и «1» (Вт). Чтобы повысить чувствительность, нужно выбрать
режим «Три из трех», при котором мощность каждой фазы должна опуститься ниже ⅓ от настройки
мощности для трех фаз, или 0,33 Вт. Предположим, что нормальная мощность, которая отдается
в нагрузку, составляет 4 кВт в обратном (отрицательном) направлении нашей шкалы. Если на
промышленной электростанции произойдет резкая потеря нагрузки в тот момент, когда будет
активна генерация с целью срезания пиков нагрузки, мощность может быть направлена в
энергосистему зоны (в зависимости от соотношения нагрузки и генерации). 4 кВт мощности, ранее
приходившиеся на отрицательную часть шкалы, переходят через ноль и достигают некоторого
уровня положительной мощности. Однако при этом преодолевается пороговое значение (уставка)
срабатывания по слишком низкой отрицательной мощности (настройки «Обратное», «Мин.»,
0,33
Вт/фаза), что приводит к срабатыванию элемента 32 и размыканию выключателя
межсистемной линии. На промежутке от отрицательных 0,33 Вт до плюс бесконечности элемент 32
остается в сработавшем состоянии, как показано на Рис. 77. Следует использовать задержку
времени срабатывания, чтобы гарантировать, что элемент 32 не будет срабатывать в случае
переходного процесса по мощности.
