Настройка
Значение
Экран в
BESTCOMSPlus
Описание
Блокировка
напряжения
40 В
Защита — Частота
(81-1)
Устанавливает значение
срабатывания блокировки
напряжения равным 40 В
Блокировка
повышения
частоты
64 Гц
Защита — Частота
(81-1)
Устанавливает значение для
блокировки повышения частоты
равным 64 Гц
Блокировка
понижения частоты
46 Гц
Защита — Частота
(81-1)
Устанавливает значение для
блокировки понижения частоты
равным
46 Гц
81-
1 Скорость
изменения
Включено
Конфигурации
блинкеров —
Блинкеры
Включает блинкер скорости
изменения для 81-1
Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus, как
изображено на Рис. 294.
•
Блокировка отключена.
•
Выход OUT1 закрывается для расцепления 81-1.
•
Выход OUT2 закрывается для срабатывания 81-1.
•
Функция записи неисправностей включена.

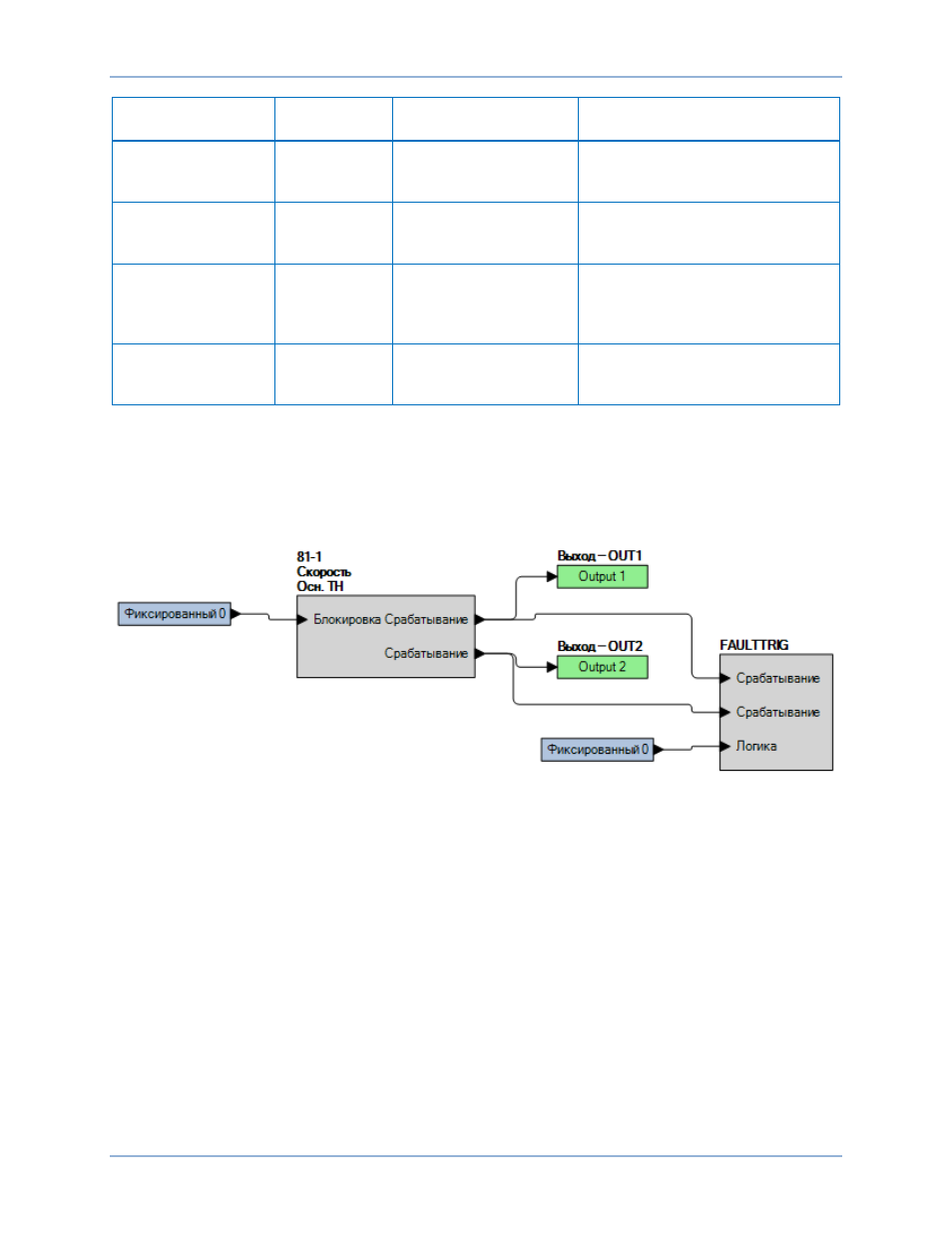

Рис. 294. Настройки BESTlogicPlus (скорость изменения частоты)
Шаг 3. Будьте готовы отслеживать работу функции 81-1, которую можно контролировать на
выходе OUT2 (см. Рис. 294).
Шаг 4. Подключите источник напряжения 120 В переменного тока, способный плавно качать
частоту от 35 до 75 Гц, к клеммам C13 (фаза A) и C16 (нейтраль).
Шаг 5. Установите скорость линейного изменения 0,001 с/шаг (это максимальный уровень, при
возможности укажите меньшее значение) и задайте общее количество шагов — 1000
(всего 1 секунда для испытания качания).
Шаг 6. Задайте диапазон частоты качания (линейное изменение) от 55,0 до 64,7 Гц. При этом
скорость изменения равна 9,7 Гц/с (на 3,0% ниже настройки срабатывания 10,0 Гц).
Шаг 7. Инициируйте качание (линейное изменение). Одновременно с этим напряжение подается
на устройство BE1-11g. Обратите внимание на отсутствие функционирования выхода
OUT2.
Шаг 8. Увеличивайте скорость изменения с шагом в 1% (9,8, 9,9 Гц/с) до 9,9 Гц/с и с шагом
в 0,5% по достижении этого значения до закрытия выхода OUT2. Зафиксируйте
срабатывание.
BE1-11g
Испытание защиты от повышения или понижения частоты (81)
