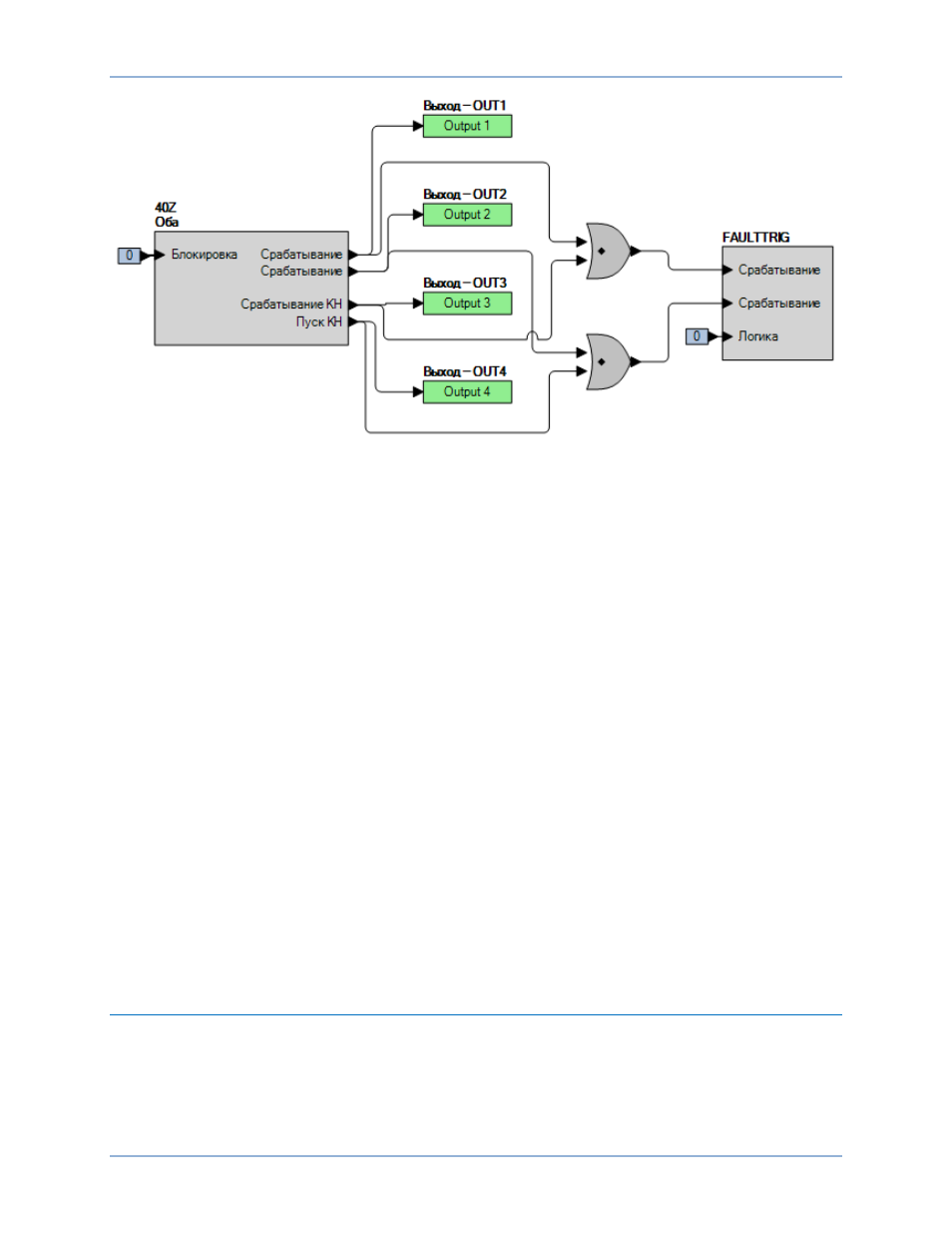

Рис. 313. Настройки BESTlogicPlus
Шаг 7. (Необязательно.) Повторите шаги с 1 по 6 для групп настроек 1, 2 и 3.
Шаг 8. (Необязательно.) Повторите шаги с 1 по 7 для характеристики МНО 2.
Проверка выдержки времени
Шаг 1. С помощью ПО BESTCOMSPlus проверьте операционные настройки, приведенные
в Таблица 232. Сбросьте все блинкеры.
Шаг 2. Будьте готовы отслеживать выдержку времени 40Z. Точность выдержки времени для
функции 40Z определяется путем измерения времени, истекшего между моментами
закрытия выхода OUT2 (срабатывание 40Z) и OUT1 (расцепление 40Z). Точность
выдержки времени для функции VC определяется путем измерения времени, истекшего
между моментами закрытия выхода OUT4 (срабатывание VC) и OUT3 (расцепление VC).
Шаг 3. Подключите и подайте сбалансированный трехфазный ток 2,0∠90° A, 2,0∠330° A,
2,0
∠210° A на клеммы с D1 по D6 и сбалансированное трехфазное напряжение 11,0∠0° В,
11,0
∠240° В, 11,0∠120° В «фаза–нейтраль» C13 (фаза A), C14 (фаза B), C15 (фаза C)
и C16 (нейтраль). Все выходы должны оставаться открытыми.
Шаг 4. Медленно понижайте уровень напряжения, пока выход OUT2 не закроется (срабатывание
40Z). Время между OUT2 (срабатывание 40Z) и OUT1 (расцепление 40Z) должно
составлять 2000 мс ±33,3 мс.
Шаг 5. Продолжайте понижать напряжение до закрытия выхода OUT4 (срабатывание VC).
Время между OUT4 и OUT3 (расцепление VC) должно составлять 1000 мс ±33,3 мс.
Сбросьте блинкер.
Шаг 6. (Необязательно.) Повторите шаги с 1 по 5 для групп настроек 1, 2 и 3.
Шаг 7. (Необязательно.) Повторите шаги с 1 по 6 для характеристики МНО 2.
Отчет о функциональных испытаниях
Проверка срабатывания (характеристика МНО 1)
Погрешность угла направленного контроля = ±2%
Погрешность настройки диаметра = ±3%
Погрешность сдвига = ±3%
Испытание защиты от потери возбуждения — на основании импеданса (40Z)
BE1-11g
