Инструкция по эксплуатации Basler Electric BE1-11g
Страница 444
432
9424273994 Ред. N1
Коэф. вспом. ТН
1
Параметры системы —
Измерительные
трансформаторы
Устанавливает коэффициент
трансформации шинного
ТН равным 1
Подключение
вспом. ТН
AN
Параметры системы —
Измерительные
трансформаторы
Устанавливает подключение
вспомогательного ТН
равным AN
Номинальное
фазное напряжение
100
В
Параметры системы —
Система питания
Устанавливает номинальное
фазное напряжение
равным 100 В
Номинальное
вспомогательное
напряжение
100
В
Параметры системы —
Система питания
Устанавливает номинальное
вспомогательное напряжение
равным 100 В
Режим элемента
Включено Защита — Напряжение —
Проверка синхронизации
Включает функцию 25
Шаг 2. С помощью ПО BESTCOMSPlus настройте программируемую логику BESTlogicPLUS,
приведенную на Рис. 277.
•
Блокировка отключена.
•
Выход OUT1 закрывается для элемента «25».
•
Выход OUT2 закрывается для монитора напряжения (25).

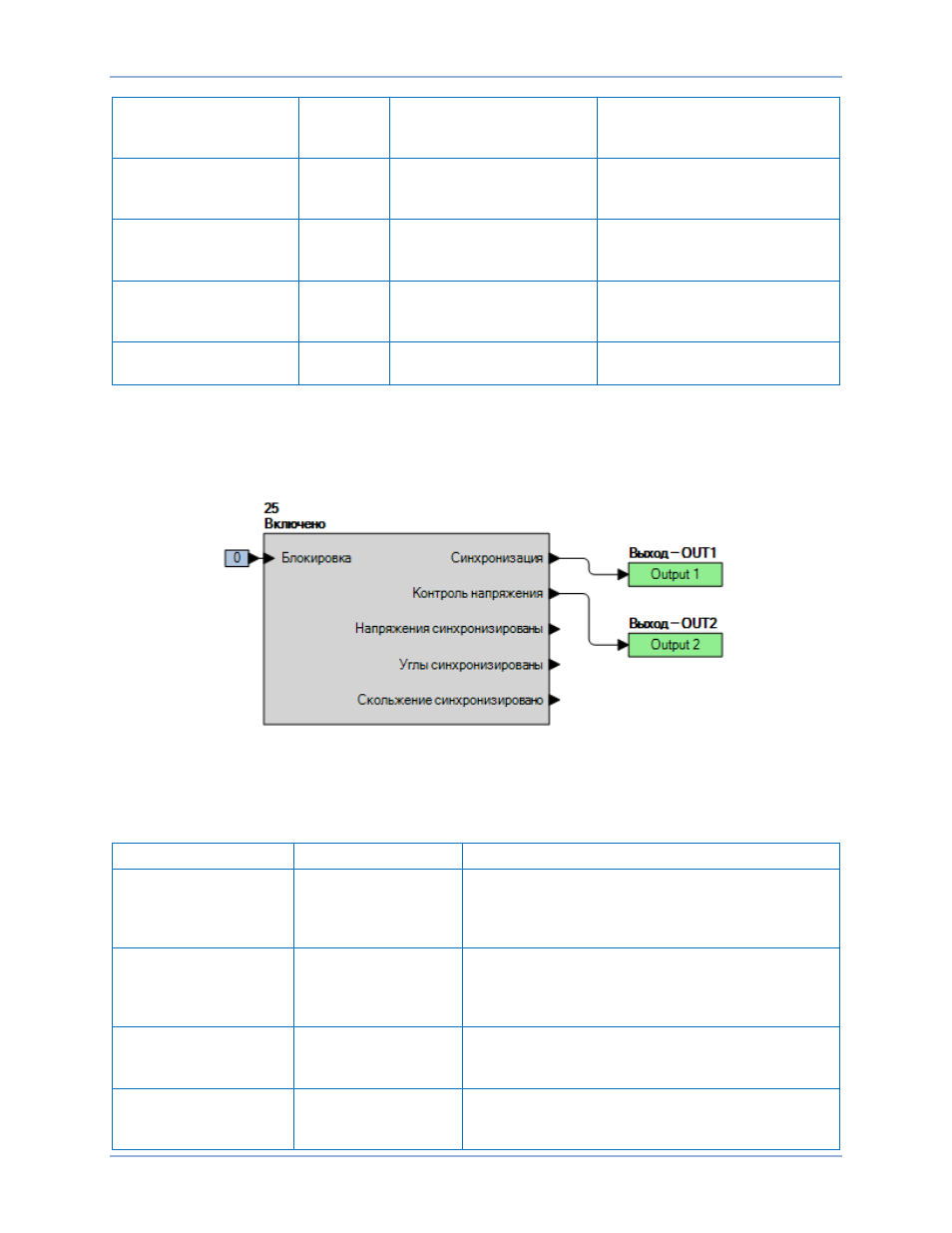

Рис. 277. Настройки BESTlogicPlus (25)
Шаг 3. В BESTCOMSPlus последовательно выберите «Защита — Напряжение — Проверка
синхронизации (25)» и отправьте тестовые настройки, приведенные в Таблица 133,
на устройство BE1-11g.
Таблица 133. Тестовые настройки времени срабатывания (25VM)
Настройка
Значение
Описание
Пороговое значение
наличия напряжения,
монитор
напряжения 25
90%
Устанавливает пороговое значение наличия
напряжения равным 90 В (90% от номинального,
номинальное = 100 В)
Пороговое значение
отсутствия
напряжения, монитор
напряжения 25
55%
Устанавливает пороговое значение отсутствия
напряжения равным 55 В (55% от номинального,
номинальное = 100 В)
Выдержка отпадания
мониторинга
напряжения 25
0
Устанавливает выдержку отпадания равной 0
25 Логика контроля
напряжения
Установите флажки,
как показано на Рис.
278.
Включено: КОНЛ/КОНШ, КОНЛ/КННШ,
КННЛ/КОНШ
Испытание на проверку синхронизации (25)
BE1-11g
