Проверка срабатывания, Проверка торможения второй гармоники (независимой) – Инструкция по эксплуатации Basler Electric BE1-11g
Страница 553
9424273994 Ред. N1
541
Шаг 3. Подключите два балансовых трехфазных источника тока с чередованием ABC
к устройству BE1-11g: 3,0∠0°, 3,0∠–120°, 3,0∠120° А к клеммам с D1 по D6 и 3,0∠180°,
3,0
∠60°, 3,0∠–60°
А к клеммам с F1 по F6.
Шаг 4. Медленно увеличивайте ток фазы A в цепи 1 или 2 ТТ до тех пор, пока выход OUT2 не
закроется. Зафиксируйте время между закрытием выходов OUT2 и OUT1, которое
должно составить 100 мс ± (50 мс + 2 цикла).
Шаг 5. Повторите шаги с 1 по 4 для групп настроек 1, 2 и 3 (необязательно).
Порядок проведения функциональных испытаний элемента
«Срабатывание дифотсечки»
Проверка срабатывания
Шаг 1. С помощью ПО BESTCOMSPlus проверьте операционные настройки, приведенные
в Таблица 220, и логику, приведенную на Рис. 308. Сбросьте все блинкеры.

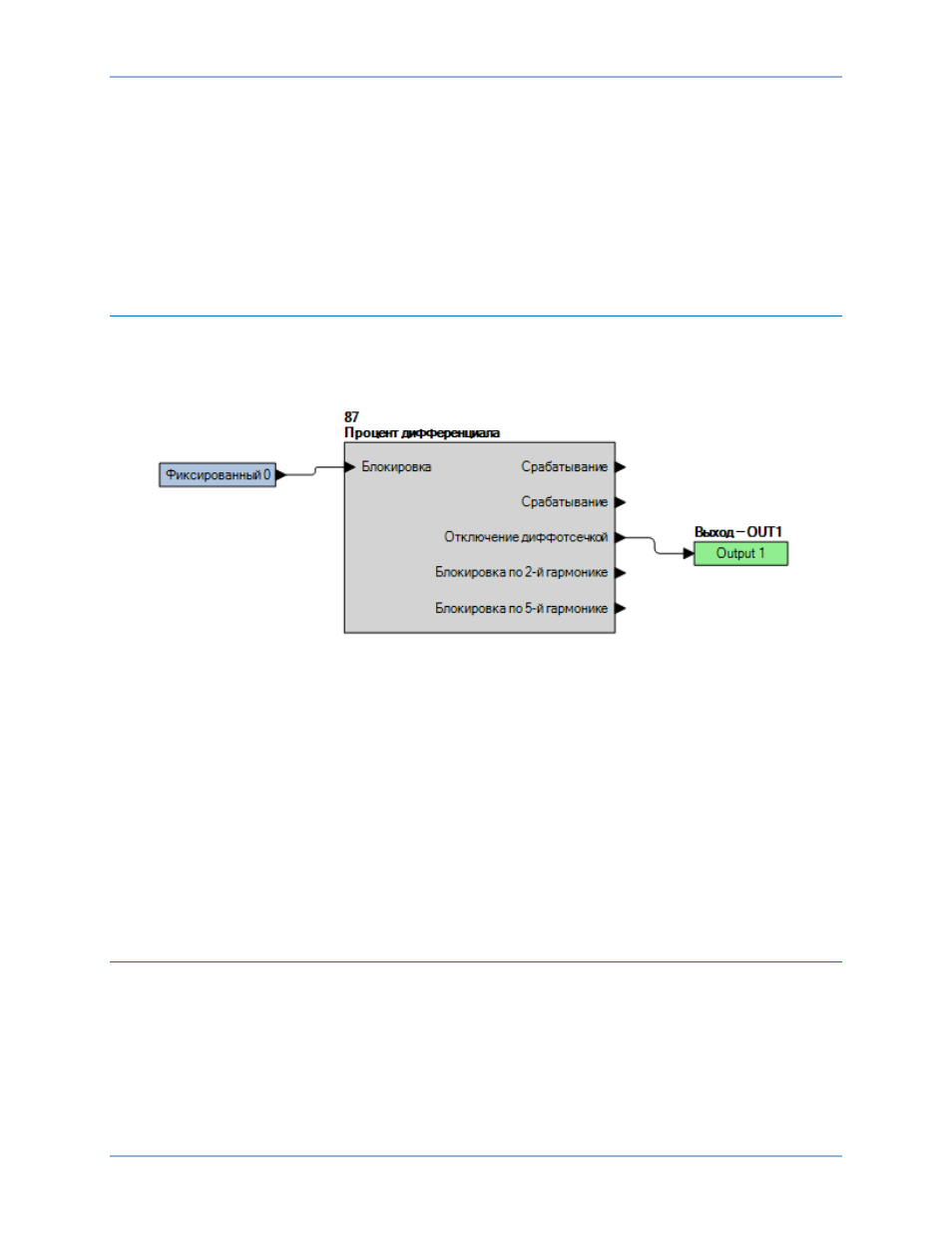

Рис. 308. Настройки BESTlogicPlus (87U)
Шаг 2. Будьте готовы отслеживать элемент 87 «Срабатывание дифотсечки», работу которого
можно проверить через контроль выхода OUT1 (см. Рис. 308).
Шаг 3. Подключите однофазный источник тока к клеммам D1 (полярность фазы A) и D2
(аполярность фазы A).
Шаг 4. Медленно повышайте величину тока до закрытия выхода OUT1 и зафиксируйте
срабатывание. Закрытие должно произойти при 4,0 А ±0,08 A. Убедитесь, что на экране
HMI появился блинкер «87 Дифотсечка А».
Шаг 5. (Необязательно.) Повторите шаги с 1 по 4 для фазы B (клеммы D3 и D4) и фазы C
(клеммы D5 и D6).
Шаг 6. (Необязательно.) Повторите шаги с 1 по 5 для групп настроек 1, 2 и 3.
Порядок проведения функциональных испытаний
с торможением гармоник
Проверка торможения второй гармоники (независимой)
Шаг 1. С помощью ПО BESTCOMSPlus отправьте операционные настройки, приведенные
в Таблица 219, и проверьте логику, приведенную на
Рис. 307. Сбросьте все блинкеры.
Шаг 2. Параллельно подключите А-фазный источник тока на 50 или 60 Гц и второй А-фазный
источник тока с двойным значением подаваемой основной гармоники (100 или 120 Гц)
к клеммам D1 (полярность фазы А) и D2 (аполярность фазы А).
BE1-11g
Испытание дифференциально-фазной токовой защиты (87)
