627
Погрешность ТТ 1 А .............................................................. ±3% или ±0,2 Ω, в зависимости от того,
какое значение является большим
от 0 до 500 Ω

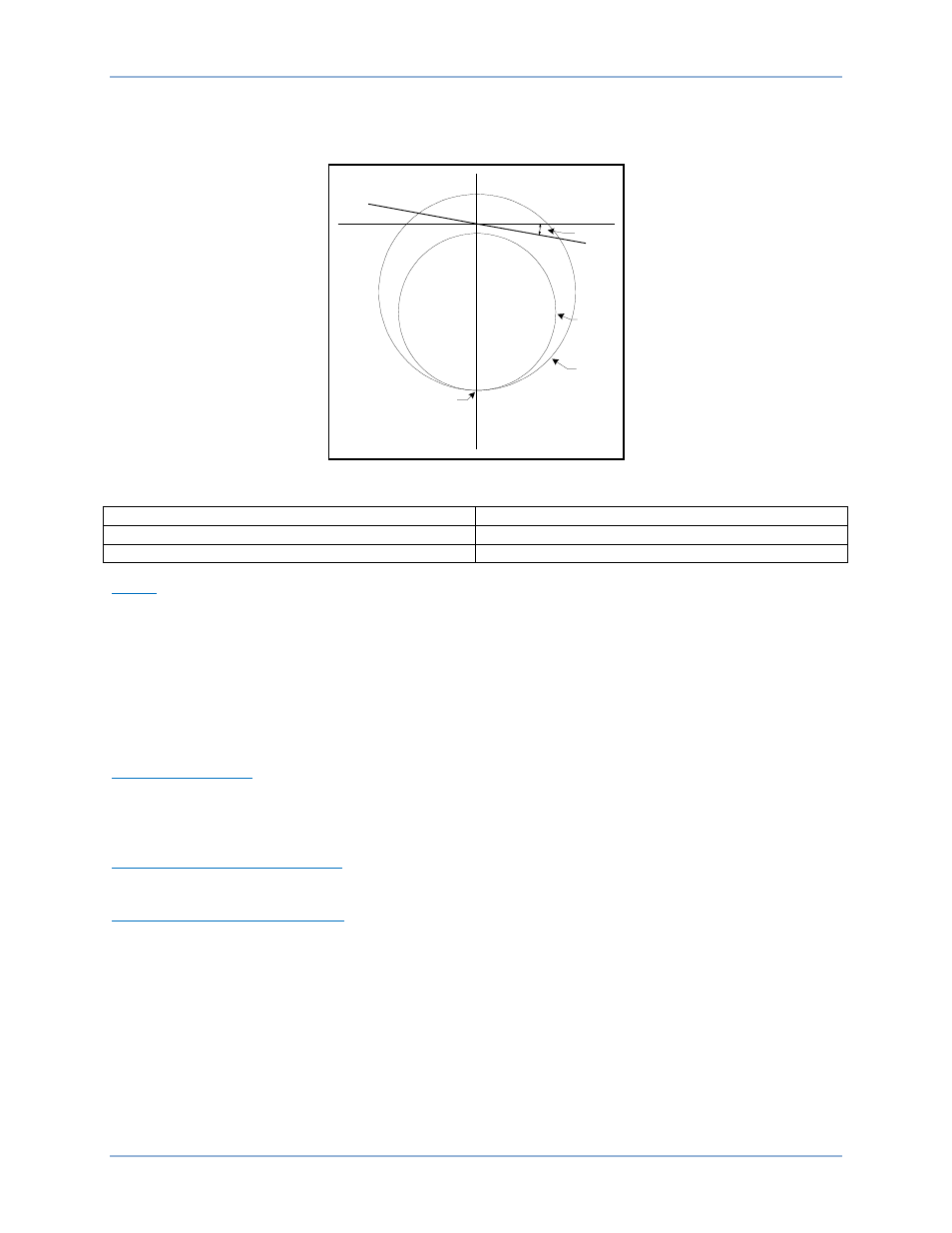

Рис. 332. Сопоставление импеданса сдвига 40Z
Offset
Сдвиг
Blinder Angle
Угол створки
Diameter
Диаметр
Сдвиг
Диапазон настроек ТТ 5 ампер ............................................ от 0 до 110 Ω
Диапазон настроек ТТ 1 ампер ............................................ от 0 до 550 Ω
Погрешность ТТ 5 А .............................................................. ±3% или ±0,2 Ω, в зависимости от того,
какое значение является большим
от 0 до 100 Ω
Погрешность ТТ 1 А .............................................................. ±3% или ±0,2 Ω, в зависимости от того,
какое значение является большим
от 0 до 500 Ω
Выдержка времени
Диапазон настройки .............................................................. 0—300 000 мс
Погрешность .......................................................................... ±0,5% или ±2 цикла, в зависимости
от того, какое из значений больше
Срабатывание по напряжению
Диапазон настроек ................................................................ 5—180 В
Выдержка времени напряжения
Диапазон настройки .............................................................. 0–60 000 мс
46–
защита от тока обратной последовательности
Защита от тока обратной последовательности возможна, когда элемент 50 или 51 задан в режиме
I2. Рабочие характеристики см. в главах «Максимальная токовая отсечка» или «МТЗ с обратной
зависимостью».
X
Offset
Z1
Diameter
Z2
Diameter
R
Blinder
Angle
P0036-20
BE1-11g
Технические характеристики
