Изображение программируемых выходных клемм см. в главе «Клеммы и разъемы». Расчетные
электрические параметры релейных выходов см. в главе «Технические характеристики».
Получение статуса релейных входов измерения
Статус релейного (контактного) входа можно просмотреть в BESTCOMSPlus в области «Меню
измерения» на вкладке «Статус» в разделе «Входы». Просмотр статуса контактного входа
возможен только в том случае, если связь BESTCOMSPlus с устройством BE1-11g активна.
В качестве альтернативы статус можно просмотреть на дисплее передней панели в разделе
Metering (Измерения) > Status (Статус) > Inputs (Входы).
Контактные выходы
Системы защиты BE1-11g в корпусах типа J оснащаются восемью контактными (релейными)
выходами общего назначения (от OUT1 до OUT8) и одним отказоустойчивым релейным выходом
сигнализации, нормально замкнутым или нормально разомкнутым (OUTA). Для корпусов H или P
предусматриваются пять контактных выходов (с OUT1 по OUT5).
Каждый выход изолирован и имеет номинал расцепления. Выходы с OUT1 по OUT8 относятся
к типу А (нормально разомкнутые), а выход OUTA — к типу В (нормально замкнутый) или к типу А
(нормально разомкнутый). Тип релейного выхода сигнализации определяется с помощью номера
стиля. Цепь контроля катушки отключения подключена через выход OUT1. Подробные сведения
см. в главе «Монитор отключения цепи (52TCM)».
Управление релейными выходами OUT1–OUT8 и OUTA осуществляется с помощью выражений
BESTlogicPlus
для выходов с OUT1 по OUT8 и OUTA. Все релейные выходы являются свободно
программируемыми, поэтому каждому из них, а также высокому (1) и низкому (0) логическим
уровням можно назначить значимые метки. Дополнительные сведения о программировании
выражений для выходов в программируемой логической схеме см. в главе «BESTlogicPlus».
Выражения BESTlogicPlus для выходов с OUT1 по OUT8 и OUTA управляют контактными
выходами с OUT1 по OUT8 и OUTA. Состояние контактных выходов может отличаться от
состояния логического выражения выхода по трем причинам.
1.
Сигнализация неисправности реле отключила все физические выходы.
2.
Активирован программируемый таймер задержки.
3.
Функция SBO (Select Before Operate, выбор перед работой) блокирует виртуальный выход.
На Рис. 31 изображена логическая схема контактного (релейного) выхода общего назначения.
Выход реле OUT1 замыкается, когда элемент 50-1 находится в состоянии расцепления.

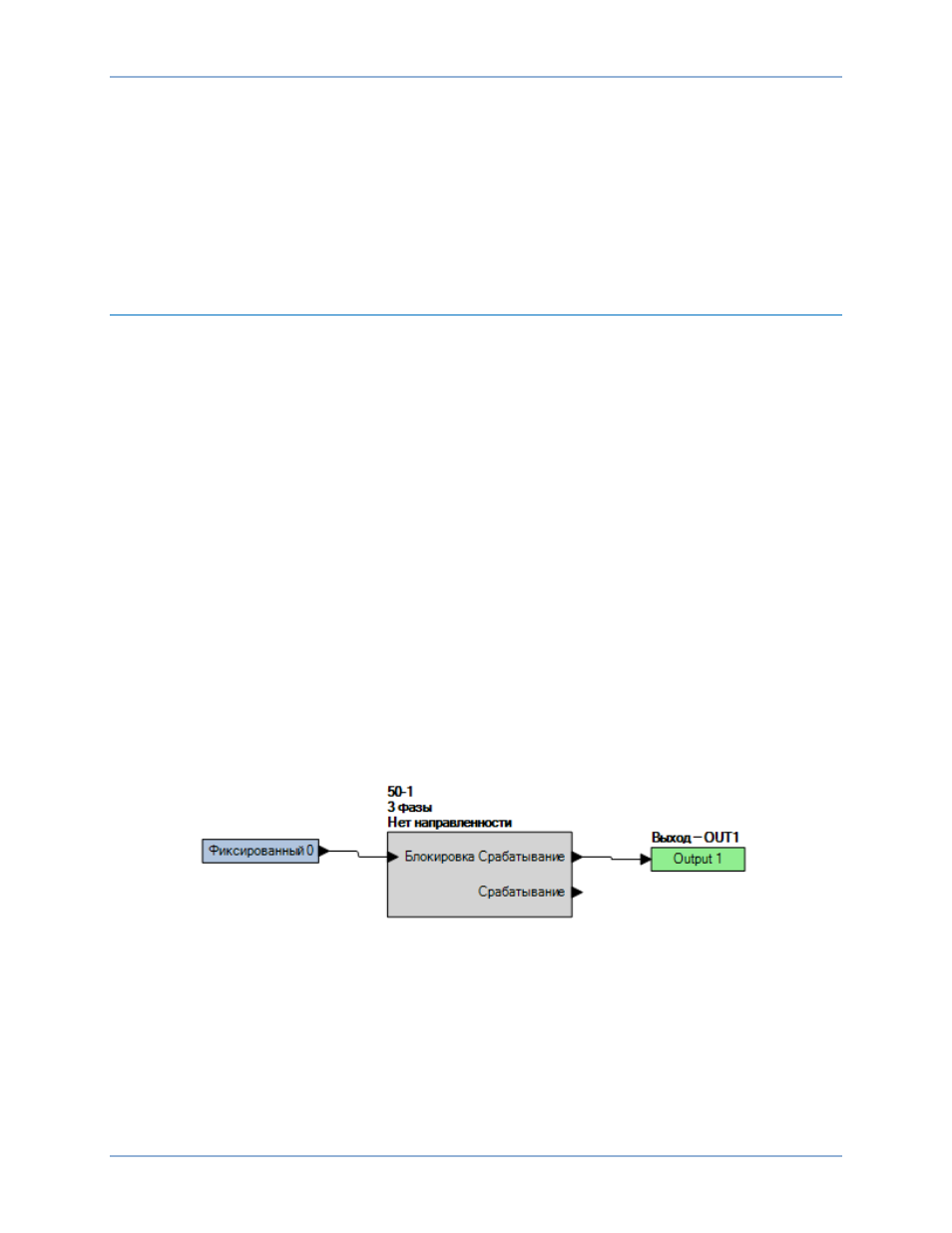

Рис. 31. Логика выхода, релейные выходы общего назначения
На Рис. 32 изображена логика отказоустойчивого контактного (релейного) выхода сигнализации
в случае, если выход OUTA является нормально замкнутым (стиль xxxxxxx2xxxxxx). Выход реле
OUTA замыкается, когда элемент 50-1 находится в состоянии расцепления.
