Элементы защиты, заблокированные 60FL, требуют установки времени срабатывания на
60
миллисекунд или более для обеспечения согласованности блокировки.
Логический вход «Блокировка»
Вход «Блокировка» обеспечивает управление элементом с помощью контроля логики. Если вход
«Блокировка» имеет значение «истина», он отключает элемент за счет присвоения логики 0
выходам «Срабатывание» (соответствующему началу периода работы) и «Срабатывание»
(соответствующему началу срабатывания) и за счет сброса таймера элемента. Соедините вход
«Блокировка» элемента с необходимой логикой в BESTlogicPlus. При первом выборе элемента
в окне «Элементы» логика условия для входа «Блокировка» по умолчанию имеет значение 0.
Логические соединения
Для логического соединения элементов защиты от потери возбуждения по импедансу в системе
BESTCOMSPlus
используется экран BESTlogicPlus. Логический блок элемента защиты от потери
возбуждения по импедансу показан на
Рис. 85. Сводка по входам и выходам логик представлена в таблице Таблица 50.

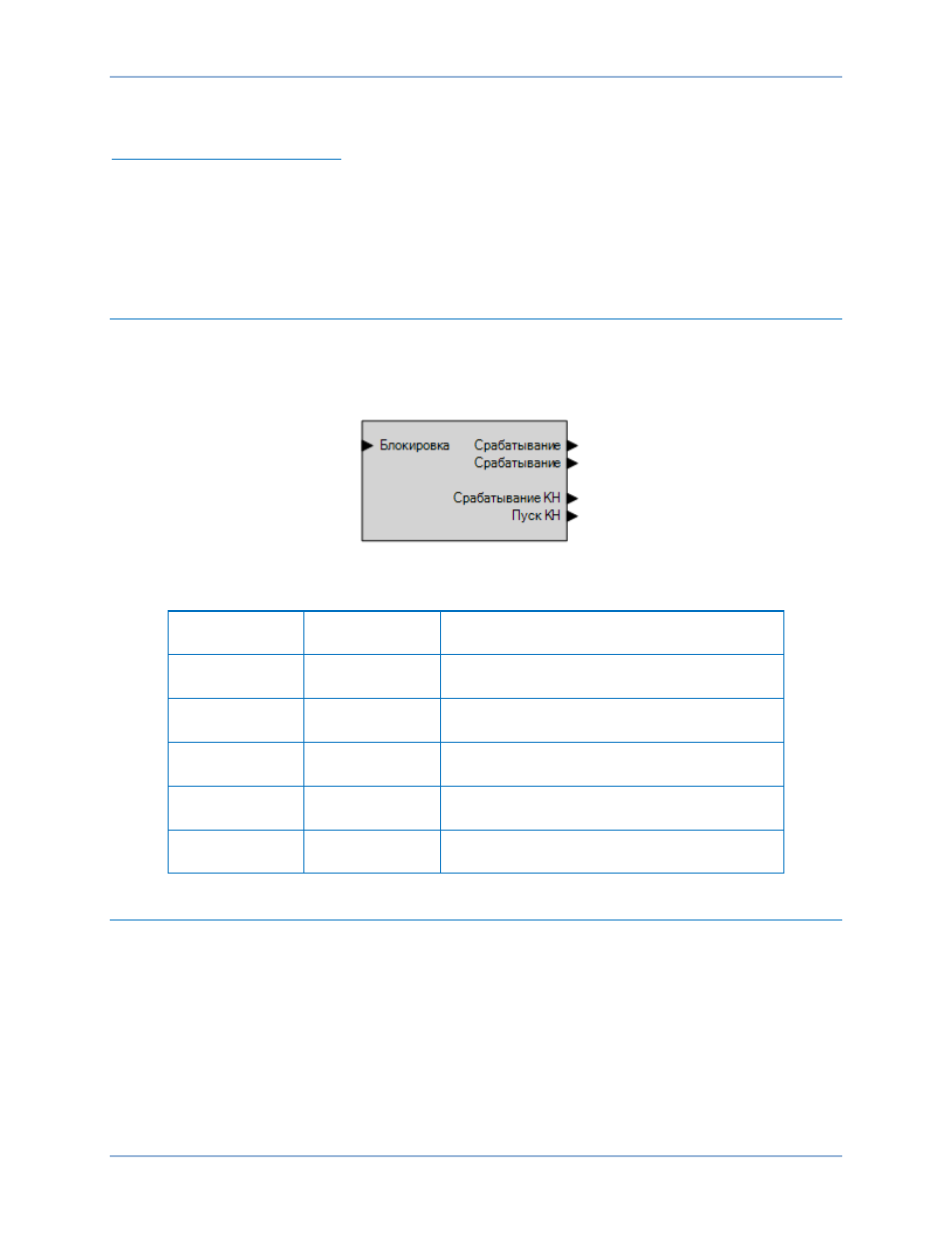

Рис. 85. Логический блок элемента защиты от потери возбуждения по импедансу
Таблица 50. Логические входы и выходы
Имя
Логическая
функция
Назначение
Блокировка Вход
Отключает функцию 40Z, если имеет
значение «истина»
Расцепление Выход
Имеет значение «истина», когда элемент
40Z находится в положении работы
Срабатывание Выход
Имеет значение «истина», когда элемент
40Z находится в положении срабатывания
Срабатывание
КН
Выход
Срабатывание элемента по управлению
напряжением
Пуск КН Выход
Переход элемента в рабочее состояние по
управлению напряжением
Операционные настройки
Операционные настройки элементы защиты от потери возбуждения по импедансу вводятся
в экране настроек «Потеря возбуждения — на основании импеданса (40Q)» (Рис. 86) в ПО
BESTCOMSPlus
. Сводка по диапазонам значений настроек и значениям по умолчанию
представлена в Таблица 51.
