474
9424273994 Ред. N1
Настройка
Значение
Экран в
BESTCOMSPlus
Описание
Источник
Фазный или
вспомогательный
ТН
Защита —
Напряжение —
Векторный сдвиг (78V)
Осуществляет контроль
входа фазного или
вспомогательного
напряжения
Срабатывание
(градусы)
20
Защита —
Напряжение —
Векторный сдвиг (78V)
Обнаруживает изменение
угла 20° или больше
Время
удержания
расцепления
0
Защита —
Напряжение —
Векторный сдвиг (78V)
Устанавливает время
удержания расцепления на
ноль
78 В
Включено
Конфигурации
блинкеров — Блинкеры
Включает блинкер для 78V
Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus, как
изображено на Рис. 291.
•
Блокировка отключена.
•
Выход OUT1 закрывается для расцепления 78V.
•
Выход OUT2 закрывается для срабатывания 78V.
•
Функция записи неисправностей включена.

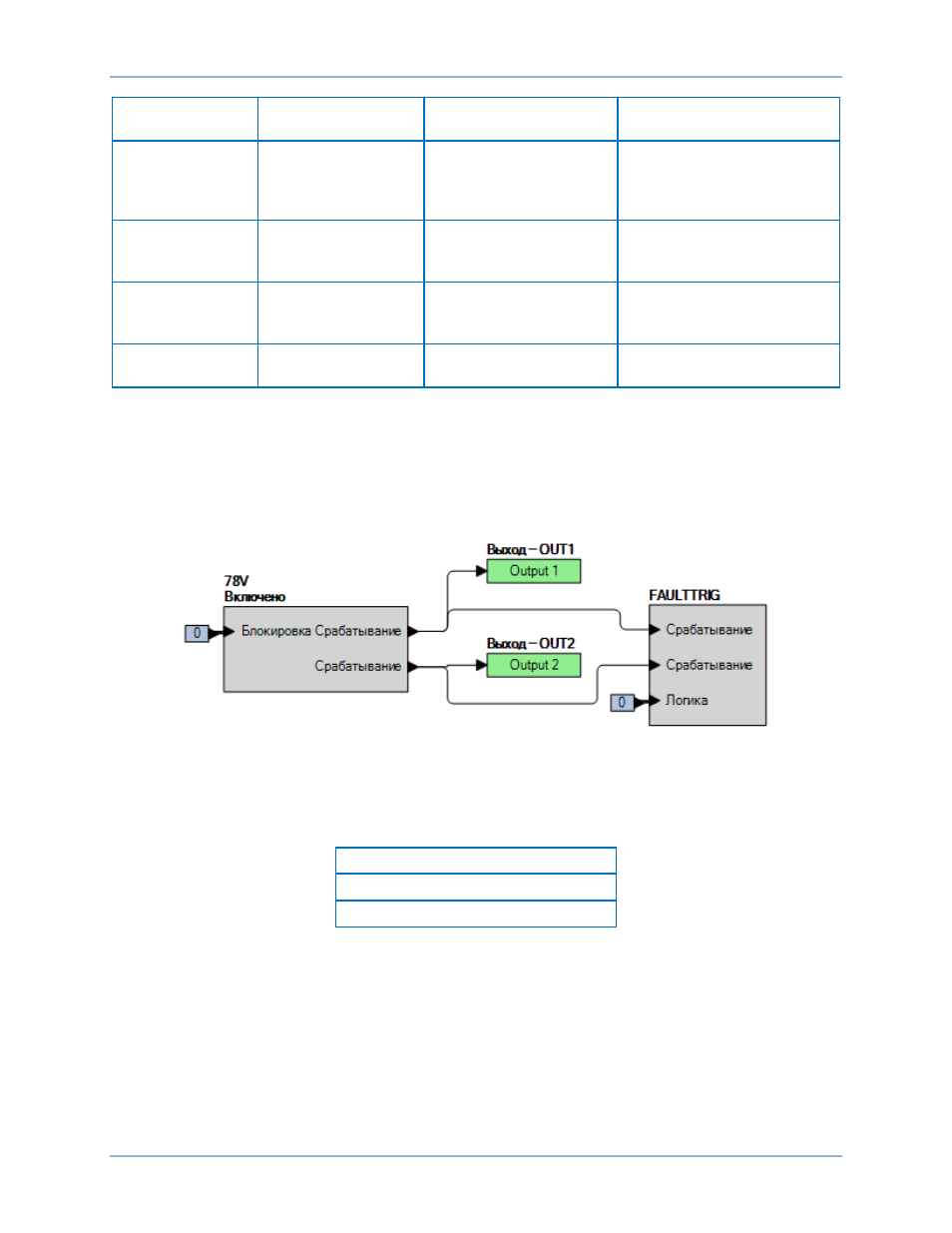

Рис. 291. Настройки BESTlogicPlus
Шаг 3. В ПО BESTCOMSPlus последовательно выберите «Защита — Напряжение — Векторный
сдвиг (78V)» и отправьте тестовые настройки, приведенные в Таблица 173, на устройство
BE1-11g.
Таблица 173. Тестовые настройки срабатывания
Настройка срабатывания
20
°
90
°
Шаг 4. Будьте готовы отслеживать работу функции 78V. Работу можно проверить через контроль
выхода OUT1 (см. Рис. 291).
Шаг 5. Подключите трехфазный источник межфазного напряжения на 120 В тока и подайте
напряжение на клеммы C13 (фаза A) и C16 (нейтраль).
Шаг 6. Пошагово изменяйте угол напряжения на фазе А с шагом ±20 градусов. Убедитесь, что
выход OUT1 закрылся, и зафиксируйте срабатывание. Убедитесь, что на дисплее на
передней панели появился блинкер 78V. Общее время до расцепления должно быть не
более 150 мс. Снимите угол напряжения на фазе А. Убедитесь, что выход OUT1
открылся, и зафиксируйте сброс. Сбросьте блинкер.
Испытание защиты от векторного сдвига (78V)
