9424273994 Ред. N1
247
Для подключения логического входа «Блокировка» используйте «Проводник настроек»
в BESTCOMSPlus, чтобы открыть раздел «Программируемая логика BESTlogicPlus» и выбрать из
списка «Элементы» логический блок контроля выключателя. Используйте метод перетаскивания,
чтобы подключить ко входу переменную или группу переменных. Подробную информацию
о настройке программируемой логики BESTlogicPlus можно найти в главе «BESTlogicPlus».

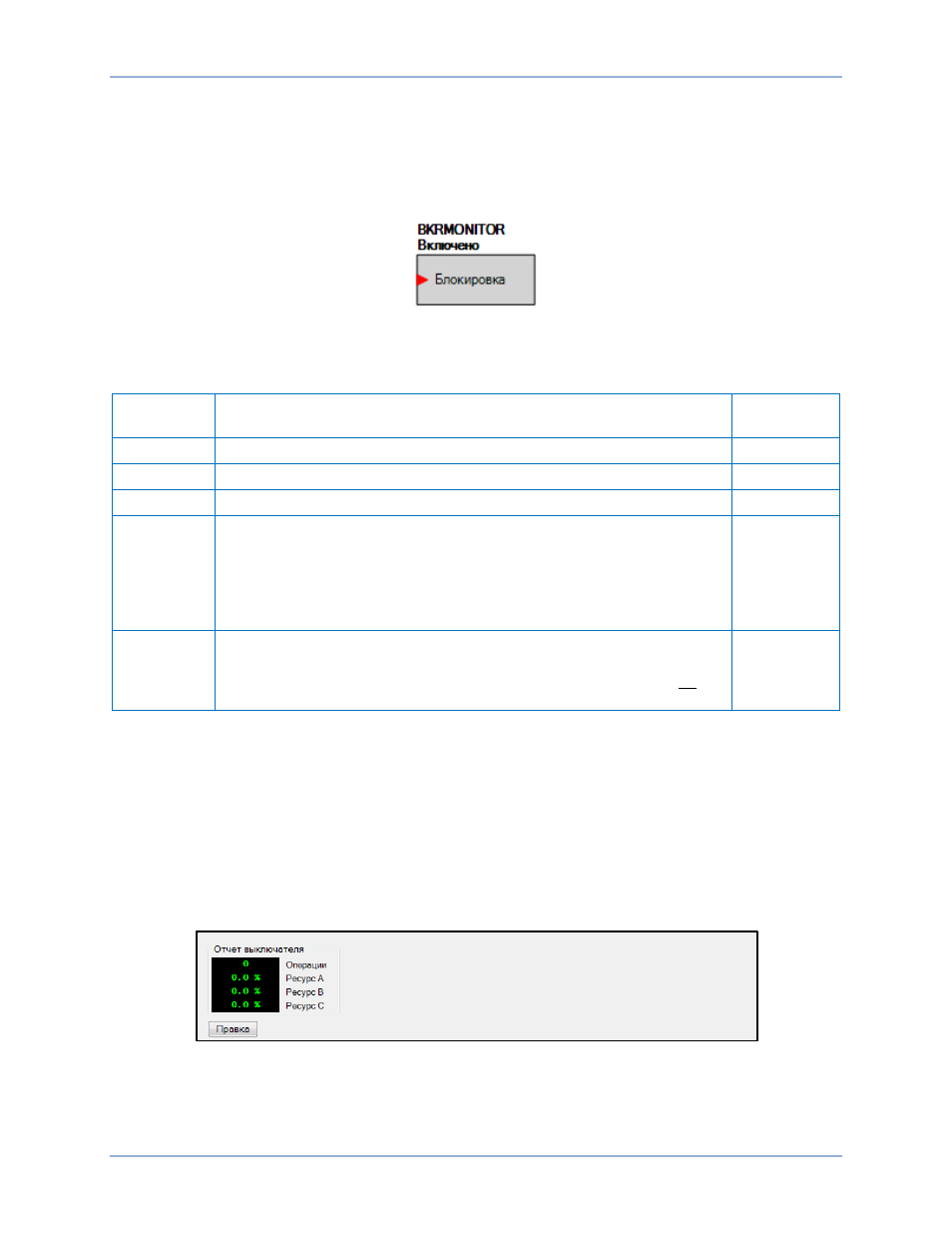

Логический блок монитора выключателя показан на Рис. 152.
Рис. 152. Логический блок контроля выключателя
В Таблица 82 представлена сводка по настройкам контроля ресурса выключателя.
Таблица 82. Настройки контроля ресурса выключателя
Функция Диапазон/назначение
По
умолчанию
Режим «Отключено» или «Включено» Отключено
Источник Выберите цепь 1 ТТ или цепь 2 ТТ Цепь 1 ТТ
Экспонента От 1 по 3 с шагом 0,01
0
Макс.
ресурс
От 0 по 42000000 с шагом 1
Параметр «Макс. ресурс» представляет собой максимальную
нагрузку, которую могут выдержать контакты выключателя до того,
как потребуется обслуживание. «Макс. ресурс» программируется
в первичных амперах в экспоненциальном формате с плавающей
запятой.
0,000e+00
Блокировка
Логический вход, который, находясь в состоянии «истина»,
блокирует логику контроля выключателей. Если этот вход
находится в состоянии «истина», срабатывания выключателя не
учитываются.
0
Восстановление информации о ресурсе выключателя
Путь навигации в BESTCOMSPlus: Меню измерения — Отчеты — Контроль выключателя
Путь навигации в ЧМИ: Меню измерения — Отчеты — Отчет по выключателю
Значения нагрузки выключателя можно прочитать на дисплее передней панели. Эти значения
нагрузки можно изменить с помощью кнопки «Edit» (Редактировать) на передней панели. Для
редактирования значений ресурса выключателя необходимо иметь доступ на запись отчетов.
Кроме того, значения ресурса могут быть прочитаны или изменены через коммуникационные
порты в BESTCOMSPlus. Используйте «Меню измерения», чтобы открыть «Отчеты» и экран
«Отчет выключателя», показанный на Рис. 153.
Рис. 153. Экран «Отчет выключателя»
BE1-11g
Контроль выключателей
