9424273994 Ред. N1
61

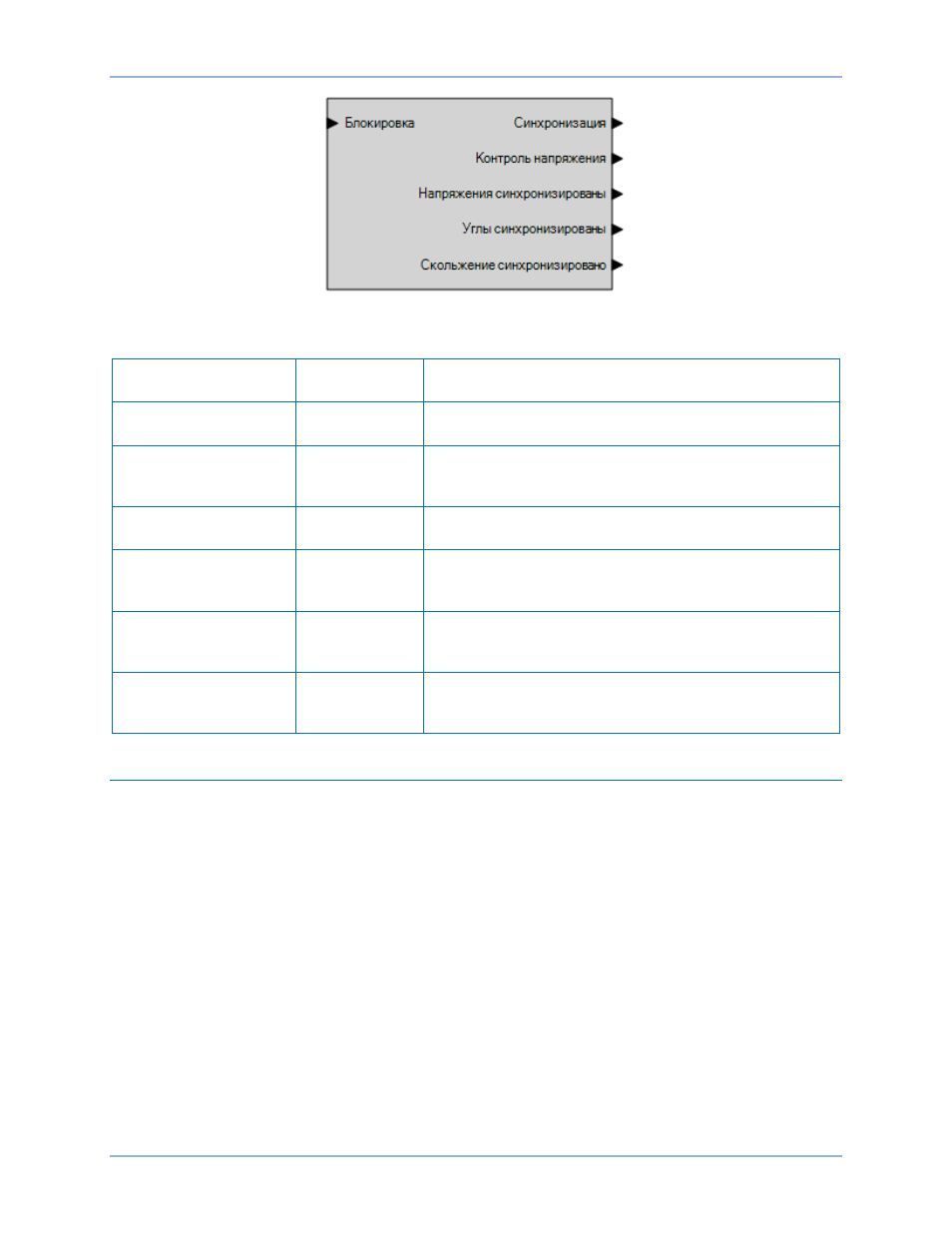

Рис. 42. Логический блок элемента контроля синхронизма
Таблица 12. Логические входы и выходы
Имя
Логическая
функция
Назначение
Блокировка Вход Отключает функцию 25, если имеет значение
«истина»
Синхронизация Выход Принимает значение «истина», если измеренное на
источниках напряжение соответствует критериям по
углу сдвига фаз, напряжению и скольжению
Контроль напряжения Выход Принимает значение «истина», если на шине и/или
в линии отсутствует напряжение
Напряжения
синхронизированы
Выход Принимает значение «истина», если разность
напряжения между источниками меньше величины
настройки
Углы
синхронизированы
Выход Принимает значение «истина», если угол сдвига фаз
между источниками меньше, чем настройка «Угол
скольжения»
Скольжение
синхронизировано
Выход Принимает значение «истина», если ошибка частоты
между источниками меньше, чем настройка частоты
скольжения «Частота сдвига»
Операционные настройки
Для выбора операционных настроек элементов контроля синхронизма в BESTCOMSPlus
используется экран «Проверка синхронизации (25)» (см. Рис. 43). Сводка по диапазонам значений
настроек и значениям по умолчанию представлена в Таблица 13.
BE1-11g
Защита контроля синхронизма (25)
