Дальнейшие измерения состояния переключения при сбое сетевого электропитания доступны по
выбору пункта MAINSFAIL XFER STATE (СОСТОЯНИЕ ПЕРЕКЛЮЧЕНИЯ ПРИ СБОЕ СЕТЕВОГО
ЭЛЕКТРОПИТАНИЯ) и нажатию кнопки со стрелкой вправо. Отображаются состояние
переключения при сбое сетевого электропитания, выдержка переключения, выдержка возврата,
макс. время переключения, макс. время параллельной работы и выдержка перехода с разрывом
цепи.
Чтобы отправить команды размыкания или замыкания выключателя, выберите соответствующий
пункт меню, нажмите кнопку Edit (Редактировать) и выберите пункт ON (ВКЛ.).
Варианты выбора, доступные на экране ONE-LINE DIAGRAM (ОДНОЛИНЕЙНАЯ СХЕМА) показаны
на Рисунок 2-4. На Рисунок 2-5 ниже показаны и объяснены различные конфигурации
однолинейной схемы.

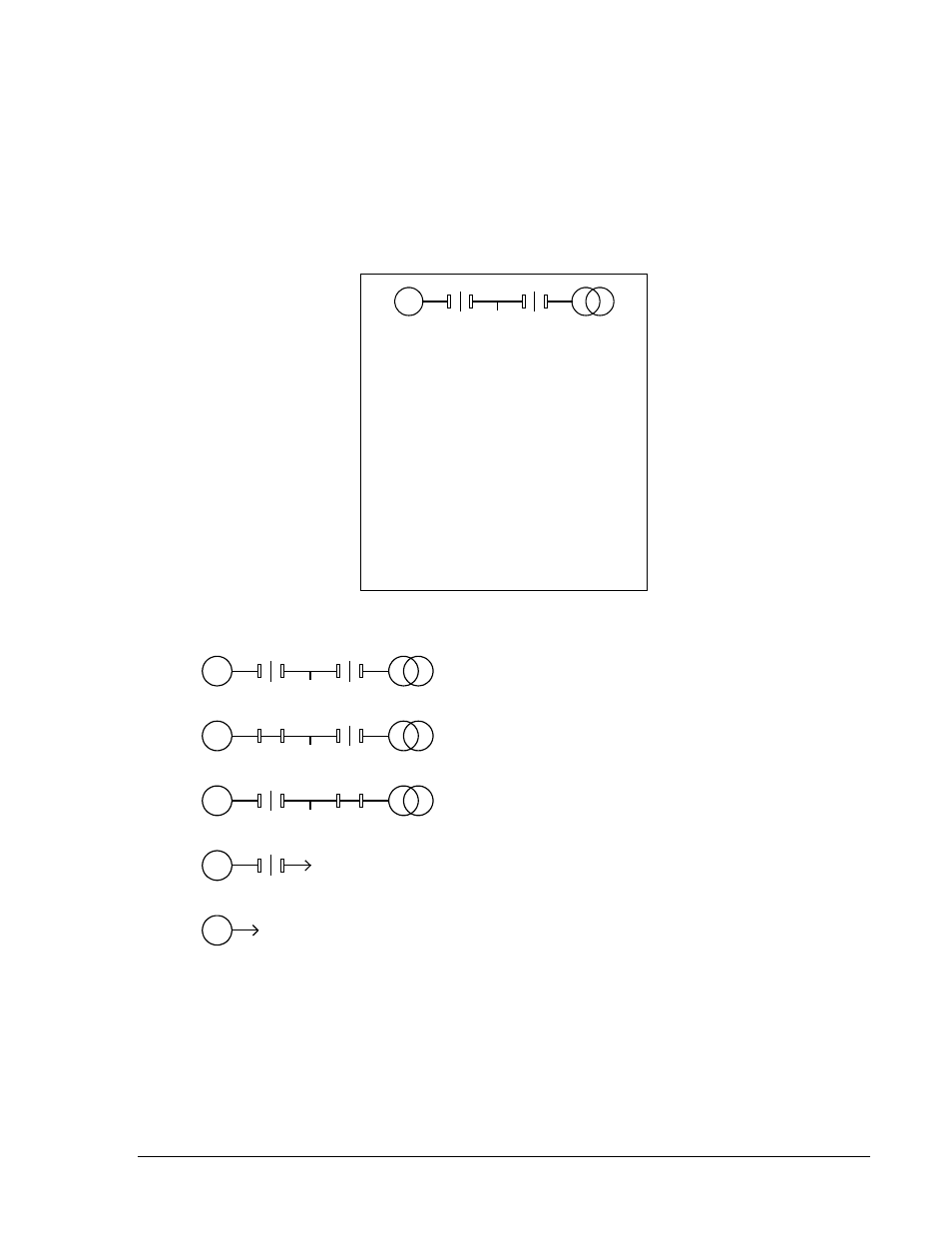

Рисунок 2-4. Пункты меню однолинейной схемы (доступны, когда однолинейная схема включена)
Генератор и выключатели сети
сконфигурированы, оба выключателя
разомкнуты.
Генератор и выключатели сети
сконфигурированы. Выключатель генератора
замкнут, выключатель сети разомкнут.
Генератор и выключатели сети
сконфигурированы. Выключатель генератора
разомкнут, выключатель сети замкнут.
Выключатель генератора сконфигурирован
и разомкнут.
Нет сконфигурированных выключателей.
Рисунок 2-5. Однолинейная схема оборудования выключателя
Отображение состояния сети генератора
Состояние сети генератора отображается на передней панели DGC-2020, при условии, что
генератор входит в сеть группы машин. Уставка типа системы System Type (находится в меню
Settings Explorer
System Parameters
System Settings) конфигурирует машину как часть сети
группы машин. Если тип системы System Type установлен в Multiple Generator, то машина
настраивается для работы в составе группы машин.
Состояние сети генератора располагается на передней панели MeteringAlarms-StatusNetwork
Status.
0 VLL 0 VLN
0.0 Hz 0 A
0 kW 0 KVar
PF 1.00 LEAD
BUS 0 VLL 0.0 Hz
G
L
GN BRK OPN CMD OFF
GN BRK CLS CMD OFF
MN BRK OPN CMD OFF
MN BRK CLS CMD OFF
P0071-89
MAINSFAIL XFER STATE
DISABLED
G
L
G
L
G
L
G
L
G
L
P0071-88
