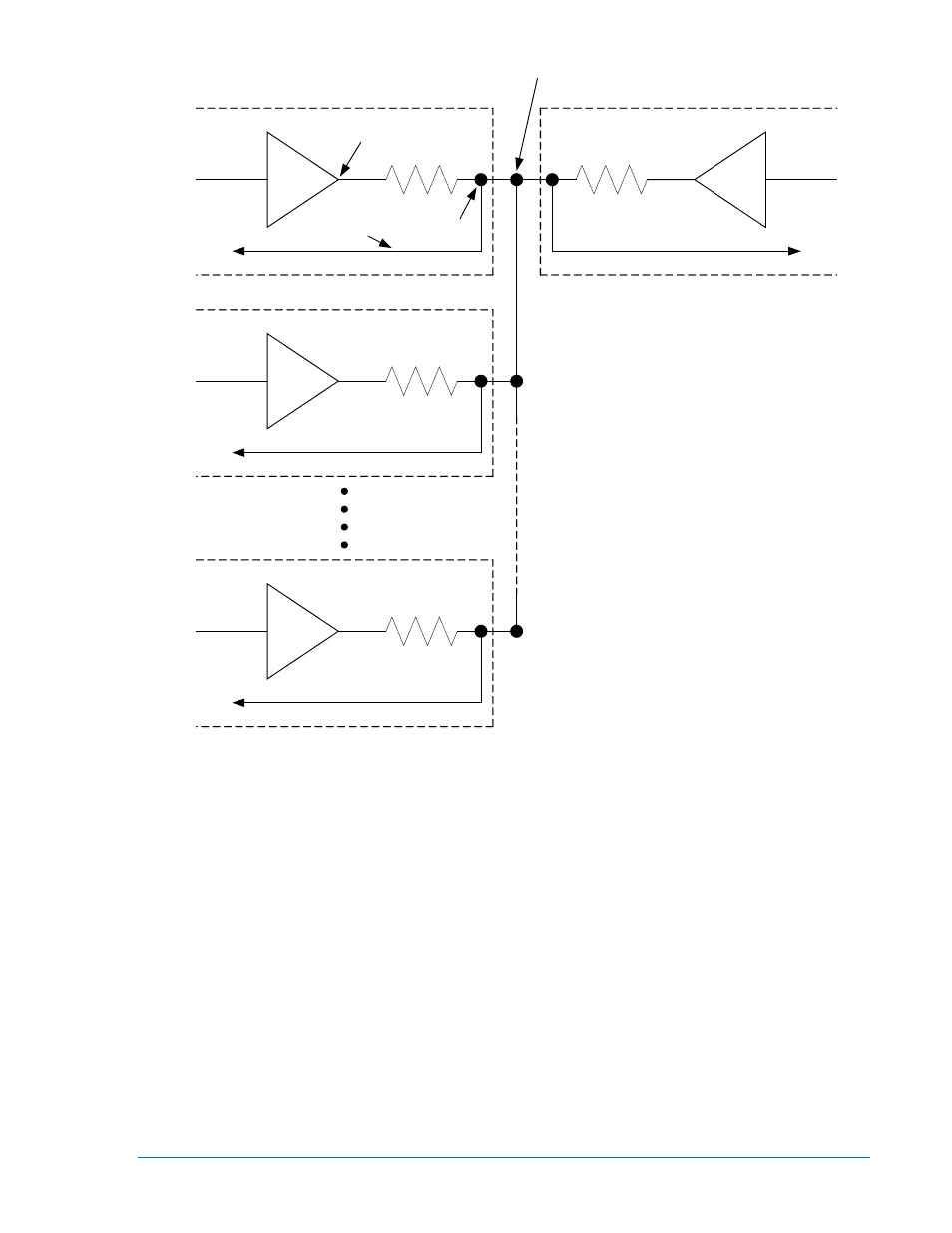

Рисунок 7-54. Внедрение линии распределения нагрузки в системе в N машинами
Если установка или группа установок работает параллельно с системой, то они получают
установки по активной мощности из базового уровня нагрузки (Base Load Level) (%), при этом
напряжение линии распределения нагрузки не берется в расчет. Логический элемент
параллельной работы с сетью (ParToMains) в программируемой логике BESTlogicPlus
используется для индикации DGC-2020, о параллельной работе с сетью.
Одним словом, когда генераторный выключатель разомкнут, контроллер активной мощности
отключен. Когда генераторный выключатель замкнут, а установка не включена на параллельную
работу с сетью, уставка контроллера активной мощности берется из линии распределения
нагрузки. Когда генераторный выключатель замкнут, а машина работает параллельно с сетью,
контроллер активной мощности использует в качестве уставки базовый уровень нагрузки (Base
Load Level) (%). Состояние генераторного выключателя подключается к DGC-2020 через вход
состояния на генераторном блоке в программируемой логике BESTlogicPlus.
Установки обеспечивают повышение активной мощности вырабатываемой генератором, что
минимизирует нарушение работы системы при переходных процессах в системе, в которой
реализуется распределение нагрузки. Аналогичное снижение мощности, при переходных
процессах обеспечивается при работе генератора отдельно от остальных.
Каждый модуль распределения нагрузки имеет внутренние контакты, которые физически
отключают его от линии распределения, когда генератор работает отдельно от других
генерирующих мощностей. Эти контакты разомкнуты всегда, когда генераторный выключатель
разомкнут.
R
R
% KW Load
Unit 1
Load Share
Line Feedback
To KW
Controller
Load Share
Line Output
Voltage Proportional
to % KW Load
Unit N
Load Share Line junction voltage is
proportional to system % KW load.
R
Unit 2
R
Unit N-1
P0059-37
