Рисунок 4-67. настройки контроля смещения avr -94 – Инструкция по эксплуатации Basler Electric DGC-2020
Страница 216

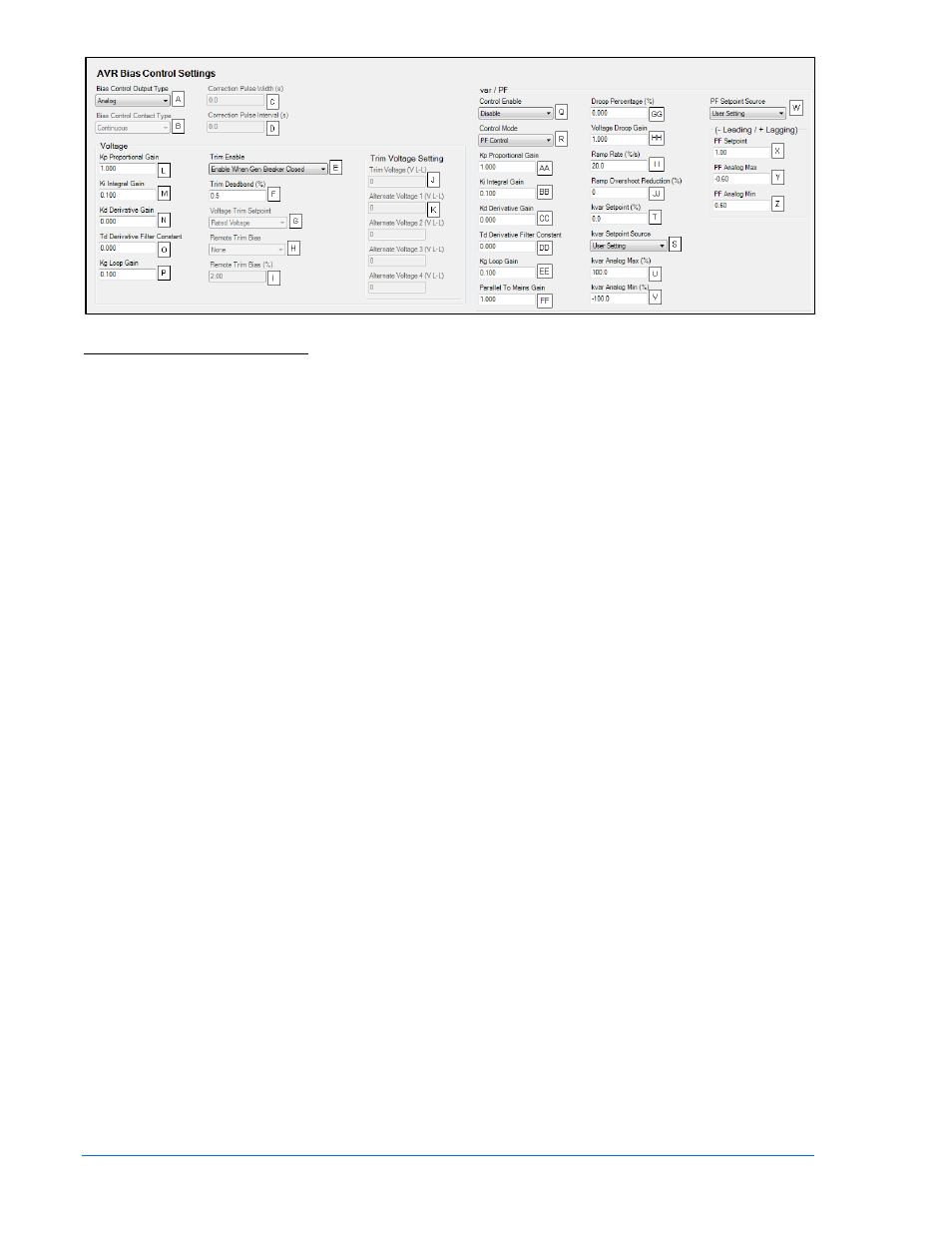

Рисунок 4-67. Настройки контроля смещения AVR
A
Bias Control Output Type (Тип выхода управления смещением): Contact (контакт) или Analog
(аналоговый).
B
Bias Control Contact Type (Тип контакта управления смещением): Continuous (постоянный) или
Proportional (пропорциональный).
C
Correction Pulse Width (Ширина импульса коррекции): Регулируется в диапазоне 0 – 99,9 с с
шагом 0,1 с.
D
Correction Pulse Interval (Интервал импульса коррекции): Регулируется в диапазоне 0 – 99,9 с с
шагом 0,1 с.
E
Trim Enable (Включить регулировку): Disable (отключено) или Enable (включено).
F
Proportional Gain (Kp) (Пропорциональное усиление (Kp)): Регулируется в диапазоне от 0 до 1000
с шагом 0,001.
G
Integral Gain (Ki) (Интегральное усиление (Ki)): Регулируется в диапазоне от 0 до 1000 с шагом
0,001.
H
Derivative Gain (Kd) (Дифференциальное усиление (Kd)): Регулируется в диапазоне от 0 до 1000
с шагом 0,001.
I
Derivative Filter Constant (Td) (Постоянная дифференциального фильтра (Td)): Регулируется от
0 до 1 с шагом 0,001.
J
Loop Gain (Kg) (Петлевое усиление (Kg)): Регулируется в диапазоне от 0 до 1000 с шагом 0,001.
K
Trim Enable (Включить регулировку): Отключить, включить или включить при замкнутом
выключателе генератора (только в оборудовании версии 3).
L
Зона нечувствительности регулировки: Регулируется от 0 до 2% с шагом 0,1.
M
Voltage Trim Setpoint (Уставка регулировки напряжения): Rated Voltage (Номинальное
напряжение) или Trim Voltage Setting (Настройка напряжения регулировки).
N
Remote Trim Bias (Дистанционное смещение регулировки): Нет, Аналоговый вход LSM 1 или
ALG IN с 1 по 8.
O
Remote Trim Bias (Дистанционное смещение регулировки): Регулируется от 0 до 10% с шагом
0,01.
P
Trim Voltag
e (Напряжение регулировки): Регулируется от 0 до 99 999 В
L-L
с шагом 1.
Q
Alternate Voltage 1-
4 (Альтернативное напряжение 1—4): Регулируется от 0 до 99 999 В
L-L
с
шагом 0,01.
R
Proportional Gain (Kp) (Пропорциональное усиление (Kp)): Регулируется в диапазоне от 0 до 1000
с шагом 0,001.
S
Integral Gain (Ki) (Интегральное усиление (Ki)): Регулируется в диапазоне от 0 до 1000 с шагом
0,001.
T
Derivative Gain (Kd) (Дифференциальное усиление (Kd)): Регулируется в диапазоне от 0 до 1000
с шагом 0,001.
U
Der
ivative Filter Constant (Td) (Постоянная дифференциального фильтра (Td)): Регулируется от
0 до 1 с шагом 0,001.
V
Loop Gain (Kg) (Петлевое усиление (Kg)): Регулируется в диапазоне от 0 до 1000 с шагом 0,001.
W
Control (Управление): Disable (отключено) или Enable (включено).
X
Control Mode (Режим управления): Var Control (реактивная мощность) или PF Control
(коэффициент мощности).
4-94
Программное обеспечение DGC-2020 BESTCOMSPlus® 9400273990 Bep. X1
