(аварийная сигнализация), Pre-Alarm (предупредительная сигнализация)), Activation Delay
(выдержка времени) (0 - 300 с шагом 1).
Удаленные входы LSM
Опциональный LSM-2020 (модуль распределения нагрузки) обеспечивает один конфигурируемый
A
аналоговый вход, который может использоваться для управления уставкой Var, PF или kW.
Задаются минимальное и максимально входное напряжение
B
и минимальный и максимальный
входной ток
C
. См. параметры регулирования в этом разделе для получения информации о выборе
LSM-
2020 в качестве источника сигнала управления уставкой.
Удаленные входы LSM используются в программируемой логике BESTlogicPlus путем их выбора в
группе входов/выходов в BESTlogicPlus. Дополнительную информацию можно получить в разделе
5,
Программируемая логика BESTlogicPlus.
Параметры BESTCOMSPlus
®
для удаленных входов LSM (DGC-2020, Programmable Inputs, Remote
LSM Inputs) показаны на Рисунок 4-36.

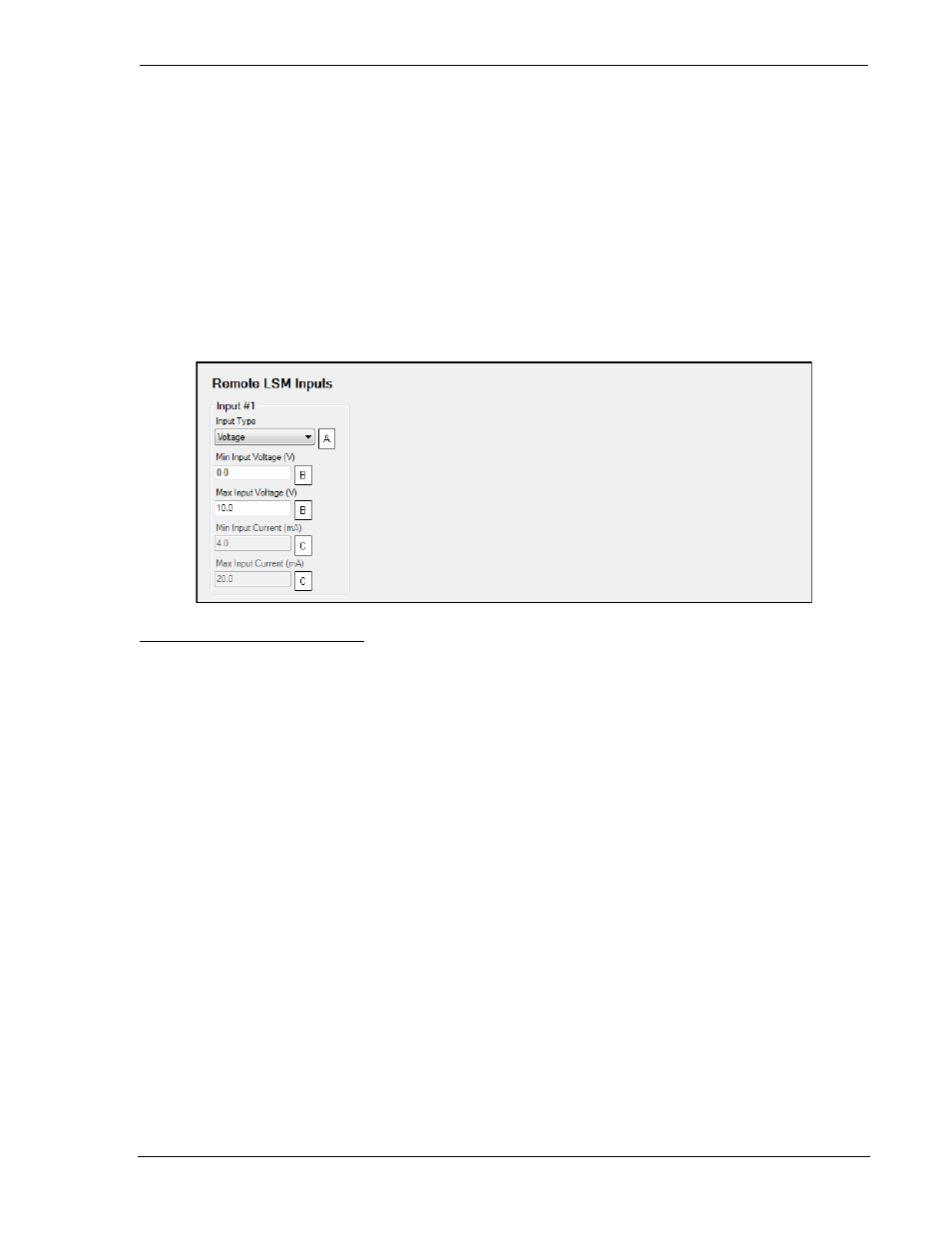

Рисунок 4-36.Параметры удаленных входов LSM
A
Input Type (Тип входа): Voltage (напряжение) или Current (ток).
B
Min/Max Inp
ut Voltage (Максимальное/минимальное входное напряжение): Регулируется в
диапазоне 0 - 10 В с шагом 0,1 В.
C
Min/Max Input Current (Максимальный/минимальный входной ток): Регулируется в диапазоне 4 -
20 мА с шагом 0,1 мА.
Удаленные дискретные входы
Опциональный CEM-2020 (дискретный модуль расширения) обеспечивает 10 дискретных входов.
Каждый из 10 дискретных входов может быть индивидуально сконфигурирована на аварийную и
предупредительную
A
при замыкании контакта на входе. Программируемая выдержка времени
B
может быть установлена для распознания контакта на входе. По умолчанию, все входы
сконфигурированы на None.
Каждому ходу может быть назначено значимое имя
C
.
Сигнал на входе может распознаваться всегда или только при работающей машине
D
.
Удаленные дискретные входы могут использоваться в логической схеме BESTlogicPlus путем
выбора его в группе входов/выходов в BESTlogicPlus. За дополнительной информацией, см.
раздел 5, Программируемая логика BESTlogicPlus.
Состояние дискретных входов доступно в программируемой логике BESTlogicPlus при выборе
значения “None” в качестве Alarm Configuration.
Параметры BESTCOMSPlus
®
для удаленных дискретных входов (DGC-2020, Programmable Inputs,
Remote Contact Inputs) показаны на Рисунок 4-37.
9400273990 Bep. X1
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ BESTCOMSPlus
®
4-47
