Удаленные входы термодатчиков, Удаленные входы термодатчиков -49 – Инструкция по эксплуатации Basler Electric DGC-2020
Страница 171

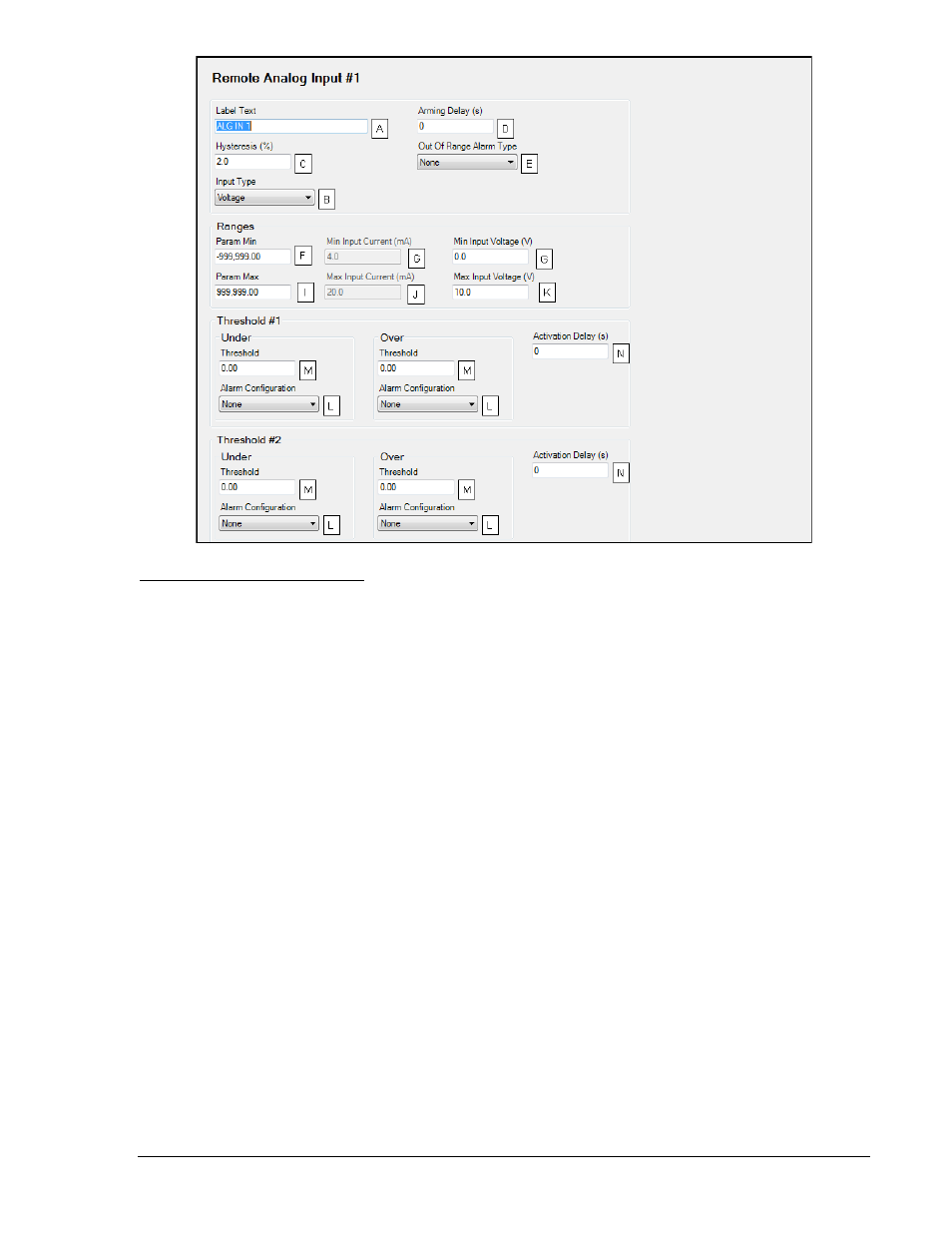

Рисунок 4-38. Параметры удаленных аналоговых входов
A
Label Text (Текст метки): Строка максимум 16 символов.
B
Input Type (Тип входа): Voltage (напряжение) или Current (ток).
C
Hysteresis (Гистерезис): Регулируется в диапазоне 0 - 100 % с шагом 0,1%.
D
Arming Delay (Выдержка срабатывания): Регулируется в диапазоне 0 - 300 с с шагом 1с.
E
Out of Range Alarm Type (Тип сигналов тревоги вне диапазона): None (нет), Alarm (аварийная)
или Pre-Alarm (предупредительная).
F
Param Min (Минимальный параметр): Регулируется в диапазоне –9999,0 … +9999,0 с шагом 0,1.
G
Min Input Current (Минимальный входной ток): Регулируется в диапазоне 4 - 20 мА с шагом 0,1
мА.
H
Min Input Voltage (Минимальное входное напряжение): Регулируется в диапазоне 0 - 10 В с
шагом 0,1 В.
I
Parm Max (Максимальный параметр): Регулируется в диапазоне –9999,0 … +9999,0 с шагом 0,1.
J
Max Input Current (Максимальный входной ток): Регулируется в диапазоне 4 - 20 мА с шагом 0,1
мА.
K
Max Input Voltage (Максимальное входное напряжение): Регулируется в диапазоне 0 - 10 В с
шагом 0,1 В.
L
Alarm Configuration (Конфигурация сигналов тревоги): None (нет), Alarm (аварийная), Pre-Alarm
(предупредительная) или Status Only (только статус).
M
Threshold (Порог): Регулируется в диапазоне –9999,0 … +9999,0 с шагом 0,1.
N
Activation Delay (Выдержка активации): Регулируется в диапазоне 0 - 300 с с шагом 1с.
Удаленные входы термодатчиков
Опциональный AEM-2020 (аналоговый модуль расширения) обеспечивает восемь входов для
термодатчиков. Всем входам можно задать значимые имена
A
.
Выберите величину гистерезиса
B
и тип датчика
C
. Входы термодатчиков мониторятся постоянно и
их состояние постоянно отображается на соответствующих экранах измерений. Задаваемая
выдержка времени
D
позволяет сконфигурировать мониторинг входов термодатчиков по порогам
величины двумя путями. (1) Если выдержка установлена в ноль, мониторинг осуществляется все
время, в независимости от того, работает ли машина или стоит. (2) При ненулевой выдержке
времени, мониторинг по порогам включается по истечении заданной выдержки времени после
9400273990 Bep. X1
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ BESTCOMSPlus
®
4-49
