Программируемые датчики (Programmable Senders)
Если DGC-2020 получает информацию от ECU, то параметры отказа датчика температуры
охлаждающей среды и давления масла не имеют никакого эффекта. Эти параметры подходят
только для резистивных датчиков.
Температура охлаждающей среды.(Смотрите рисунок 7-15).
1.
Датчик температуры охлаждающей среды конфигурируется выбором одного из типов датчика,
который доступен как часть BESTCOMSPlus® в библиотеке датчиков, вызываемой по нажатии
Load Cool Settings File
и выбором соответствующего датчика.
2.
Если подходящего файла не оказалось, то можно вручную задать таблицу соответствия
сопротивления температуре. Информация о датчике может быть получена у его производителя.
3.
Выберите Positive или Negative (прямой или обратный) наклон характеристики датчика.
4.
Щелкните Save Cool Data для сохранения параметров датчика в файле настроек.
5.
Вручную настроенный датчик может быть сохранен в библиотеке датчиков по щелчку на Create
Cool Settings File
и указании имени файла и пути сохранения.
6.
Щелкните по Send Settings в BESTCOMSPlus® для передачи данных в DGC-2020.

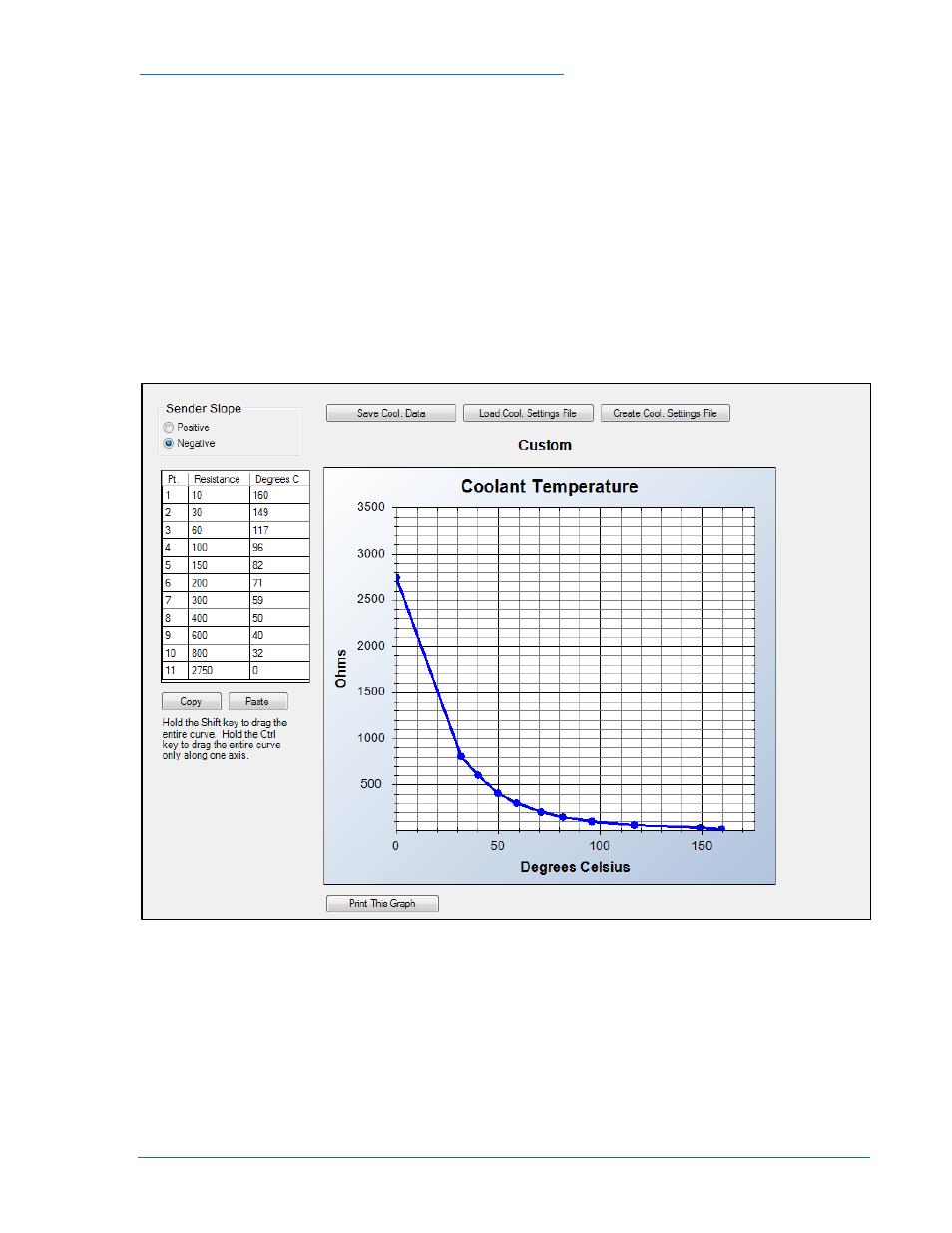

Рисунок 7-15. Экраны проводника настроек, программируемые датчики, температура
охлаждающей среды
Давление масла (Oil Pressure) (рисунок 7-16)
1.
Датчик давления масла конфигурируется выбором необходимого типа датчика из библиотеки
датчиков BESTCOMSPlus® по щелчку на Load Oil Settings File.
2.
Если подходящего файла не оказалось, то можно вручную задать таблицу соответствия
сопротивления температуре. Информация о датчике может быть получена у его
производителя.
3.
Выберите Positive или Negative (прямой или обратный) наклон характеристики датчика.
4.
Щелкните Save Oil Data для сохранения параметров датчика в файле настроек.
