3.
Нажмите на кнопку Edit для ввода изменений. После того, как настройки сконфигуриованы,
нажмите снова кнопку Edit для выхода.
4.
Используйте стрелочную кнопку Left для обратной навигации к экрану LSM Setup на передней
панели ЧМИ. После ухода с экрана TCP/IP Settings, LSM-2020 перезагрузится и применит
новые настройки.
Альтернативный способ конфигурирования сетевых настроек LSM-2020 через DGC-
2020
1.
Перейдите к экрану Settings, System Params, Remote Module Setup, LSM Setup на передней
панели ЧМИ и проверьте, что LSM-2020 включен и имеет правильный адрес CANbus, а также
DGC-
2020 и LSM-2020 правильно соединены. Если подключение по USB к DGC-2020 активно,
LSM-
2020 включен, то адрес CANbus может быть найден в Проводнике настроек в
BESTCOMSPlus
®
путем открытия System Parameters, Remote Module Setup, как показано на
рисунке 4–24. На DGC-2020 появится сообщение предупредительной сигнализации, если LSM-
2020 подключен неверно. Если подключение верное, параметры сети LSM-2020 могут быть
настроены через USB подключение к DGC-2020.
2.
Подключитесь к DGC-2020 с помощью USB порта, как описано в подразделе USB
подключение. Выберите Configure, Ethernet из ниспадающего меню File. Если LSM-2020
подключен правильно, появится окно Configure Ethernet Port, которое покано на Рисунок 4-11.

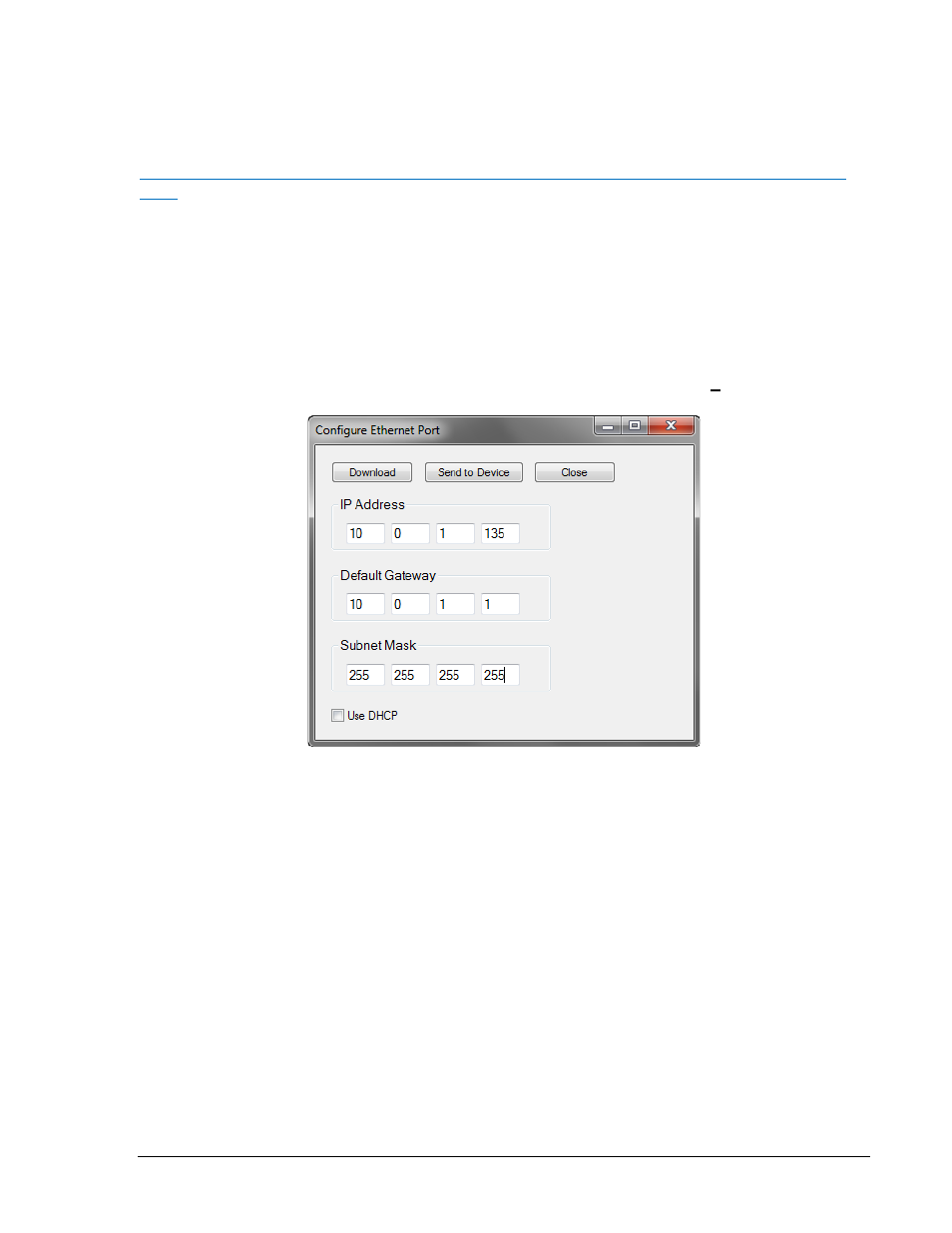

Рисунок 4-11. Конфигурирование порта Ethernet
Среди конфигурируемых параметров:
IP Address:
Адрес по Internet Protocol используемый LSM-2020.
Default Gateway:
Шлюз по умолчанию для передачи данных на хост вне подсети.
Subnet Mask:
Макса подсети для определения диапазона адресов подсети.
Use DHCP:
Автоматически конфигурирует IP Address, Default Gateway и Subnet
Mask посредством DHCP. Это может быть использовано, только
если сеть Ethernet имеет правильно сконфигурированный
работающий DHCP сервер. LSM-2020 не выступает в качестве DHCP
сервера.
Значения для этих опций может быть получено от администратора сети, если LSM-2020 будет
работать в сети с другими устройствами. Если LSM-2020 работает в автономной сети, адрес IP
может быть выбран любым из диапазона, указанного в публикации IETF RFC 1918, Address
Allocation for Private Networks.
10.0.0.0 - 10.255.255.255
172.16.0.0 - 172.31.255.255
192.168.0.0 - 192.168.255.255
