Описание подключений LSM-2020 и схем типового подключения DGC-2020 и LSM-2020 на
нескольких машинах включенных параллельно с системой распределения нагрузки
представлено в разделе 8, Установка, LSM-2020 (Модуль распределения нагрузки).
2.
Установите все настройки DGC-2020 в соответствии с начальными настройками машины.
Начальная настройка машин должна быть выполнена в соответствии с параграфами
Начальная настройка DGC-2020 в разделе Настройка DGC-2020.
3.
Сконфигурируйте управление выключателем в DGC-2020. Если DGC-2020 производит
контроль генераторного выключателя в системе, он должен быть сконфигурирован в
соответствии с параграфом Управление генераторным выключателем и выключателем
системы. Если выключатель контролируется внешним устройством в ячейке, то многие
настройки можно пропустить. Однако, в любом случае надо будет подключить блок-контакты к
блоку генераторного выключателя в DGC-2020 в программируемой логике BESTlogicPlus для
индикации состояния генераторного выключателя в DGC-2020. DGC-2020 не будет
распределять нагрузку или управлять активной или реактивной мощностью до тех пор, пока не
замкнется генераторноый выключатель.
4.
Сконфигурируйте функции синхронизации. Если опция синхронизатора в DGC-2020
используется для синхронизации генератора с шинами или системой, то необходимо ее
настроить в соответствии с параграфом Настройка синхронизатора. Если внешний
синхронизатор используется для синхронизации, а DGC-2020 настроено на распределение
нагрузки, необходимо применять особую схему подключения для предотвращения
одновременного управления подгонкой напряжения и скорости LSM-2020 и внешним
синхронизатором. Пример такого подключения представлен в параграфе Интерфейсы
внешних устройств управления с системой DGC-2020 − LSM-2020, Применение в разделе 8,
LSM-
2020 (Модуль распределения нагрузки).
5.
Сконфигурируйте параметры, отнесенные к распределению нагрузки и управлению активной
мощностью.
а. Включите модуль распределения нагрузки. Модуль распределения нагрузки
настраивается в BESTCOMSPlus® в SETTINGS EXPLORERDGC-2020SYSTEM
SETTINGS
REMOTE MODULE
SETUP. См. рисунок 7-55.
Путь навигации на передней панели: SETTINGS > SYSTEM PARAMS > REMOTE
MODULE SETUP (НАСТРОЙКИ > ПАРАМЕТРЫ СИСТЕМЫ > НАСТРОЙКА
УДАЛЕННОГО МОДУЛЯ)
i.
Включите модуль распределения нагрузки путем нажатия на Enable в настройках
модуля.

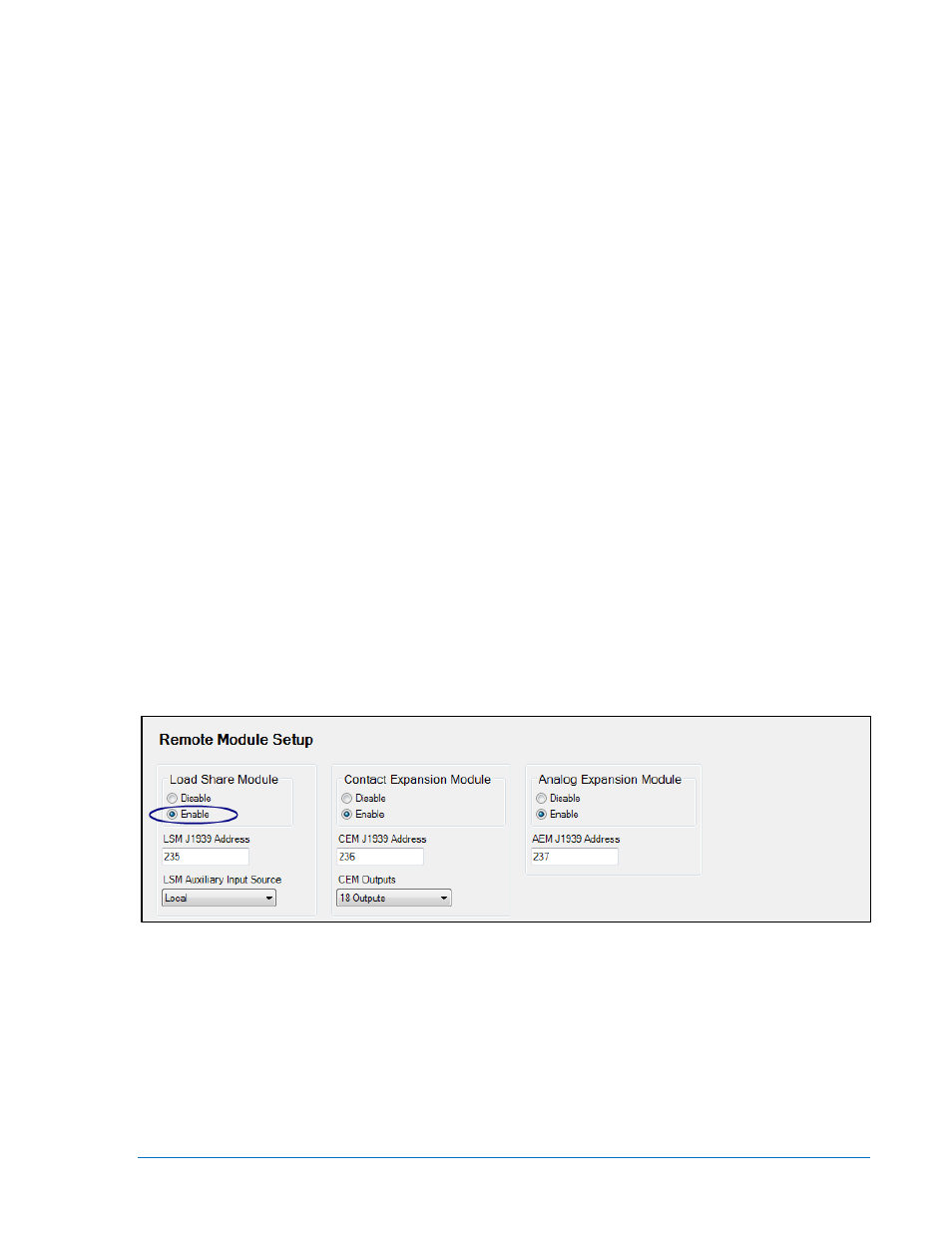

Рисунок 7-55. Экраны проводника настроек, системных параметров, настройки удаленного модуля
б. Сконфигурируйте диапазон напряжения линии распределения нагрузки. Если линия
распределения нагрузки подключается к устройствам сторонних производителей,
необходимо знать диапазон напряжения, с которым работают эти устройства. Если
диапазон напряжения, установленный в DGC-2020, не соответствует внешним
устройствам, то распределение нагрузки будет производиться некорректно. Если все
устройства в линии будут устройствами Basler Electric, наиболее подходящим диапазоном
напряжений для них будет 0 – 10 В. Настройка диапазона напряжения линии
распределения
нагрузки
производится
в
BESTCOMSPlus®
в
SETTINGS
EXPLORER
DGC-2020MULTIGEN MANAGEMENT
LOAD SHARE OUTPUT. См.
рисунок 7-56.
