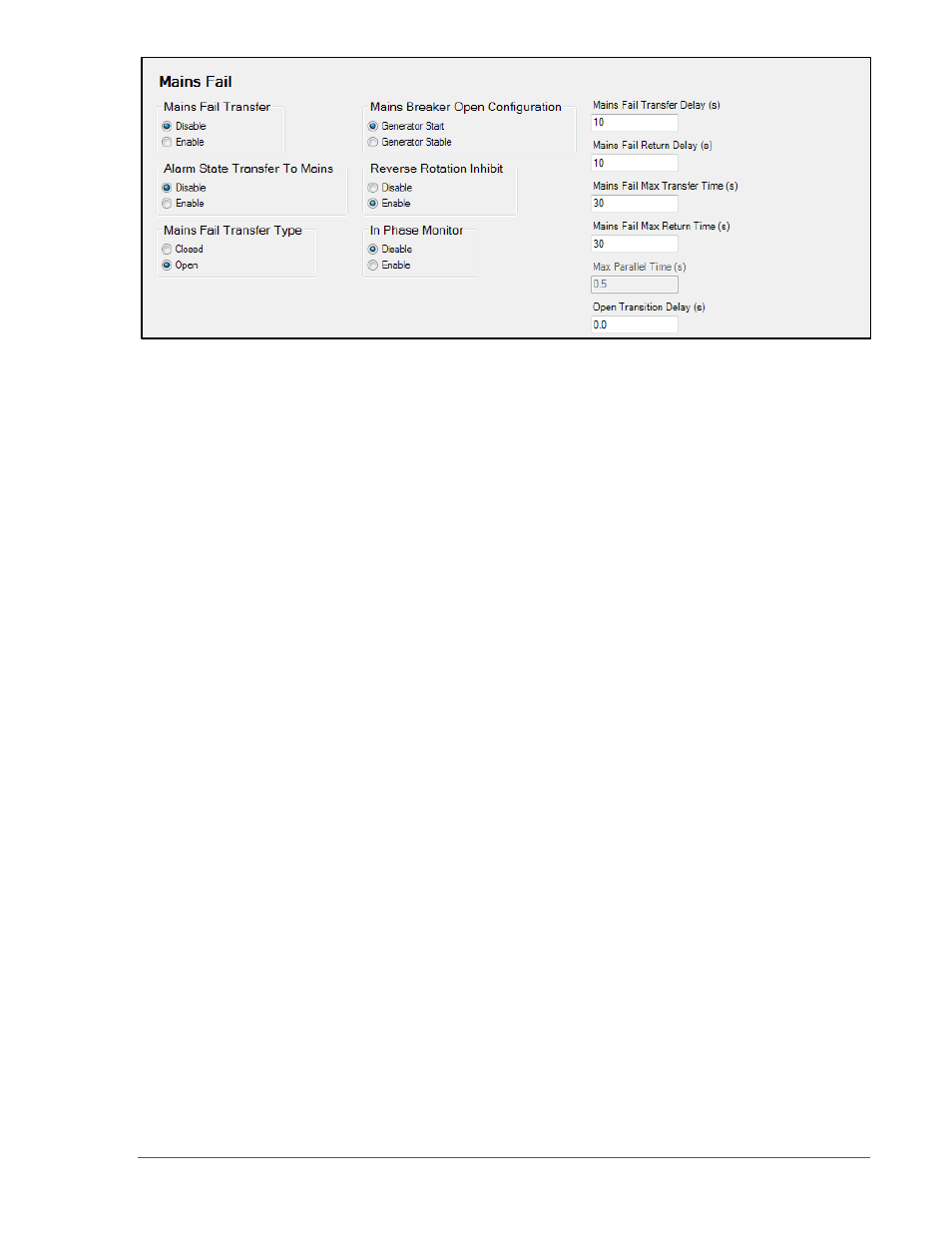

Рисунок 7-65. Проводник по настройкам, управление выключателями, экран сбоя сетевого
электропитания
б. Установите время ожидания замыкания выключателя (Breaker Close Wait Time). Это
временной интервал, за который предполагается выключатель перейдет из
разомкнутого состояния в замкнутое и наоборот. Если не изменится состояние
выключателя за это время, то будет выдано сообщение об отказе выключателя, либо
генераторного выключателя, либо выключателя системы.
в. Установите параметры генераторного выключателя. См. Рисунок 7-64.
i.
Включите функцию замыкания на шины без напряжения (Dead Bus Close).
ii.
Установите тип контактов и количество импульсов для импульсного контакта.
iii.
Установите время замыкания выключателя. Это время используется для
предварительного синхронизатора для расчета угла опережения прохода
напряжения через 0 с целью заблаговременной подачи команды на замыкание
выключателя.
г. Установите параметры выключателя системы. См. Рисунок 7-64.
i.
Сконфигурируйте выключатель системы.
ii.
Установите тип контактов и количество импульсов для импульсного контакта.
iii.
Установите время замыкания выключателя. Это время используется для
предварительного синхронизатора для расчета угла опережения прохода
напряжения через 0 с целью заблаговременной подачи команды на замыкание
выключателя.
4.
Установите выключатель системы (Mains Breaker) и генераторный выключатель (Gen Breaker)
в логике ПЛК в SETTINGS EXPLORERBESTLOGICPLUS PROGRAMMABLE LOGIC. См.
а. Выключатель системы
i.
Перенесите элемент Mains Breaker в логическую схему.
ii.
Подключите элемент выключателя к замыкающему и размыкающему выходу,
который управляет выключателем.
iii.
Подключите физический вход или удаленный вход к блок-контакту выключателя
(замкнут при замкнутом выключателе, разомкнут при разомкнутом
выключателе) и назначьте на вход логического элемента выключателя Status
(Состояние). Это единственный способ индикации состояния выключателя на
DGC-2020.
iv.
Если необходимо иметь физические выходы для управления замыканием и
размыканием выключателя, подключите физические входы размыкания и
замыкания к элементу выключателя. Помните, что эти входы являются
импульсными, и при одновременной их подаче состояние выключателя не
будет изменяться. Если нет необходимости иметь входы команд управления
выключателя, подключите вход “Logic 0” к входам замыкания и размыкания
блока выключателя.
