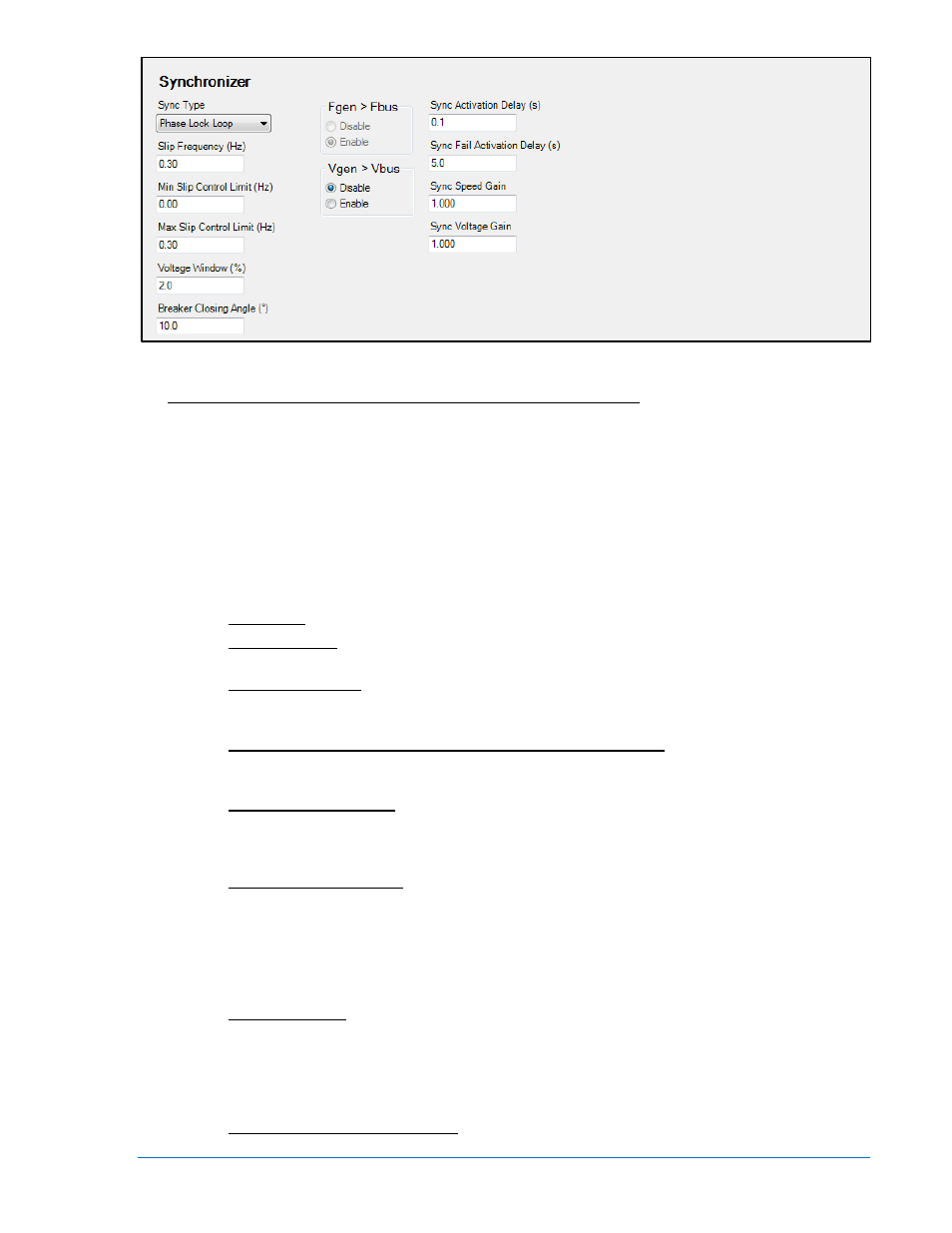

Рисунок 7-45. Экраны проводника настроек, управления выключателем, синхронизатора
Опережающий синхронизатор против фазового синхронизатора:
Если выбрана Phase Lock Loop (Фазовая циклическая подстройка) синхронизация, то
синхронизатор будет управлять углом фазы между генератором и шинами таким образом,
чтобы он стал равен 0, а напряжение генератора и шин подгонять, чтобы разница между ними
была в допустимых пределах.
Если выбрана Anticipatory синхронизация, то синхронизатор контролирует разность частот
между генератором и шинами. Синхронизатор рассчитывает время подачи импульса на
замыкание, которое позволит произвести включение выключателя при угле фазы между
генератором и шинами равным 0. Этот расчет учитывает скорость изменения скольжения,
время замыкания выключателя и разницу фазовых углов.
Для любого типа синхронизации необходимо задать следующие параметры:
а. Sync Type. Выберите Anticipatory или Phase Lock Loop в качестве типа синхронизации.
б. Slip Frequency. Уставка разности частот, задает максимальное значение частоты, при
котором включение выключателя еще возможно.
в. Окно напряжения. Сдвиг регулирования это максимум процентного значения разницы
напряжения между генератором и шинами, при котором разрешается производить
замыкание выключателя. Иногда этот параметр называют «окном напряжения».
г. Ограничение минимального/максимального скольжения (только для фазового
синхронизатора). Эти настройки обеспечивают продолжительный контроль разности
частот в фазовом синхронизаторе.
д. Breaker Close Angle. (только для фазового синхронизатора). Угол замыкания
выключателя выключателя – это максимальный фазовый угол от нулевого значения,
при котором разрешается замыкание выключателя. Иногда этот параметр называют
«окном фазы» или «окном угла».
е. Sync Activation Delay. Время запаздывания включения синхронизации должно
соответствовать промежутку времени, в течение которого определяются условия
синхронизации. Напряжение на клеммах генератора и шин должны принимать
допустимое значение в течение времени запуска синхронизации. В режиме фазного
замыкания должны соблюдаться следующие условия. Фазные углы напряжения на
клеммах генератора и шин должны лежать в пределах допустимых углов включения
выключателя в течение времени запуска синхронизации.
ж. Sync Fail Delay. Выдержка времени неуспешной синхронизации – это максимальное
время, за которое должна произойти синхронизация. Если выдержка времени истечет
до того, как выключатель замкнется, возникнет предупредительная сигнализация, а
синхронизатор сбросится. Попытка синхронизации будет отмена по истечении
выдержки времени. Уставка должна быть достаточной для того, чтобы синхронизатор
произвел включение выключателя.
з. Gen Frequency > Bus Frequency. Включите функцию gen frequency (частота генератора) >
b
us frequency (частота шин), если это необходимо. Включение gen frequency > bus
