Установки коэффициентов регулирования
Коэффициент регулировки скорости
K
и синхронизации напряжения
L
обеспечивает увеличение
сигнала обратной связи автоматического синхронизатора. Это обеспечивает высокое
быстродействие синхронизатора при синхронизации и стабильную работу подгонки скорости.
ПРИМЕЧАНИЕ
Если частота генератора 400 Гц, параметры на экране Synchronizer
неактивны. В этом случае, BESTCOMSPlus
®
не позволяет изменить эти
параметры.
При
использовании
синхронизатора
DGC-2020,
рекомендуется
использовать выходные релейные контакты DGC-2020 для управления
замыканием выключателя, что сокращает время подачи команды и
позволяет добиться желаемого угла замыкания.

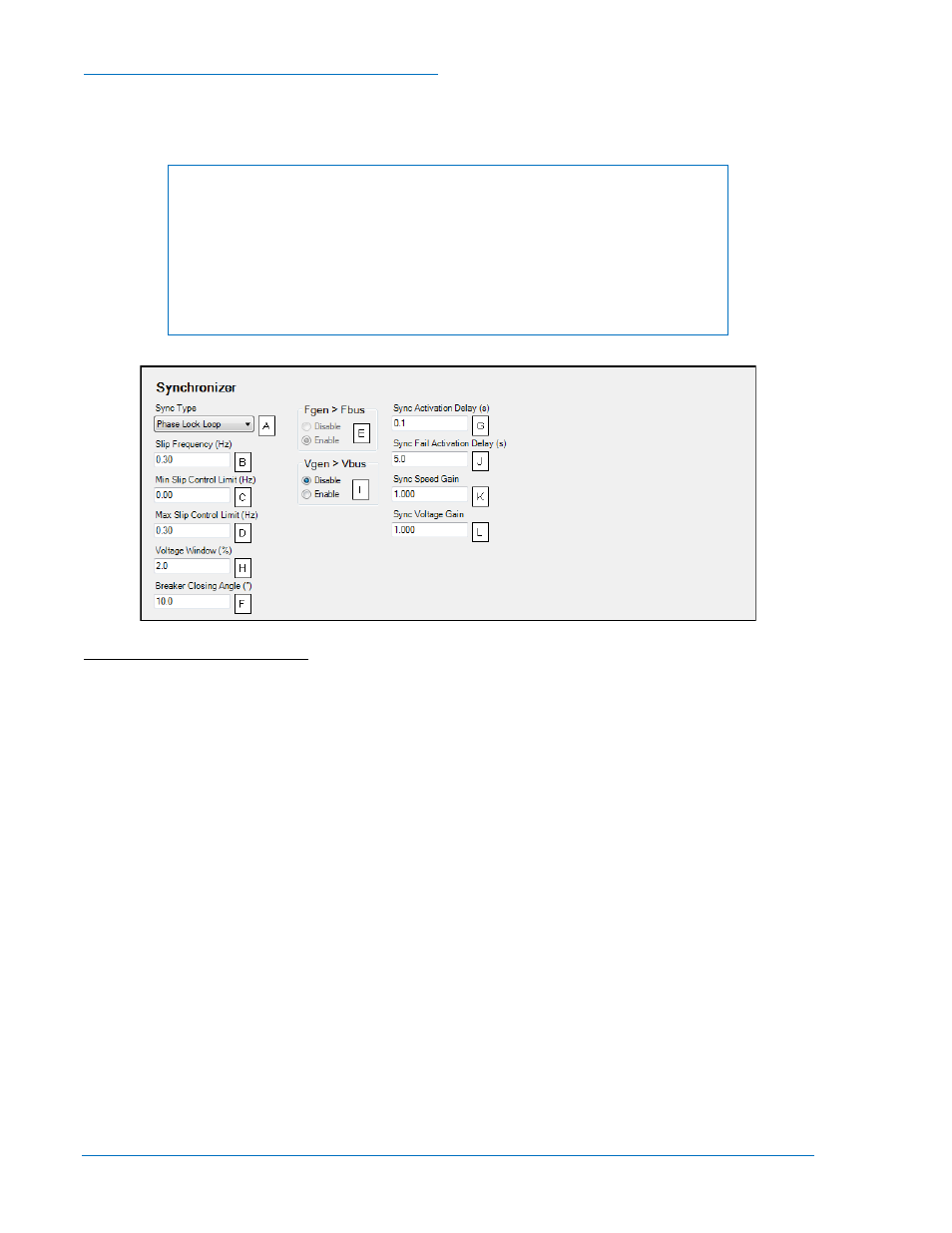

Рисунок 4-66. Параметры синхронизатора
A
Sync Type (
Тип синхронизации): Phase Lock Loop (фазовая автоподстройка) или Anticipatory
(с опережением).
B
Slip Frequency (Частота проскальзывания): Регулируется в диапазоне 0,01 – 0,5 Гц с шагом
0,01 Гц. Если выбрана синхронизация с опережением, параметр задает максимально допустимую
разность частот, при которой возможно включение выключателя. Если выбрана синхронизация
с фазовой автоподстройкой и сдвиг фаз в пределах параметра Breaker Closing Angle на период,
достаточный для оценки разности частот, команда на включение выключателя будет выдана.
C
Min Slip Control Limit (Предел мин. управления проскальзыванием): Регулируется в диапазоне
от 0 до 2 Гц с шагом 0.01 Гц.
D
Max Slip Control Limit (Предел макс. управления проскальзыванием): Регулируется в диапазоне
от 0 до 2 Гц с шагом 0.01 Гц.
E
Fgen>Fbus (Fген>Fшина): Enable (включено) или Disable (отключено).
F
Breaker Closing Angle (Угол замыкания выключателя): Регулируется в диапазоне 3 - 20° с шагом
0,5°. Если выбрана синхронизация с фазовой автоподстройкой, параметр задает максимально
допустимый сдвиг фаз, при котором возможно включение выключателя.
G
Sync Activation Delay (Выдержка активации синхронизации): Регулируется в диапазоне 0,1 -
0,8
с с шагом 0,1 с.
H
Voltage Window (Окно напряжения): Регулируется в диапазоне 2 - 15% от номинального
напряжения генератора с шагом 0,5%. Параметр задает окно напряжений для работы функции
синхронизации.
I
Vgen>Vbus (Vген>Vшина): Enable (включено) или Disable (отключено).
J
Sync Fail Activation Delay
(Выдержка активации ошибки синхронизации): Регулируется в
диапазоне 0,1 - 600 с шагом 0,1 с. Параметр представляет собой время, которое дает DGC-2020
на попытку синхронизации генератора с шинами перед выдачей предупредительного сигнала
Synch Fail. Предупредительный сигнал может быть сброшен переводом установки в режим OFF
или нажатием кнопки Reset на передней панели DGC-2020.
