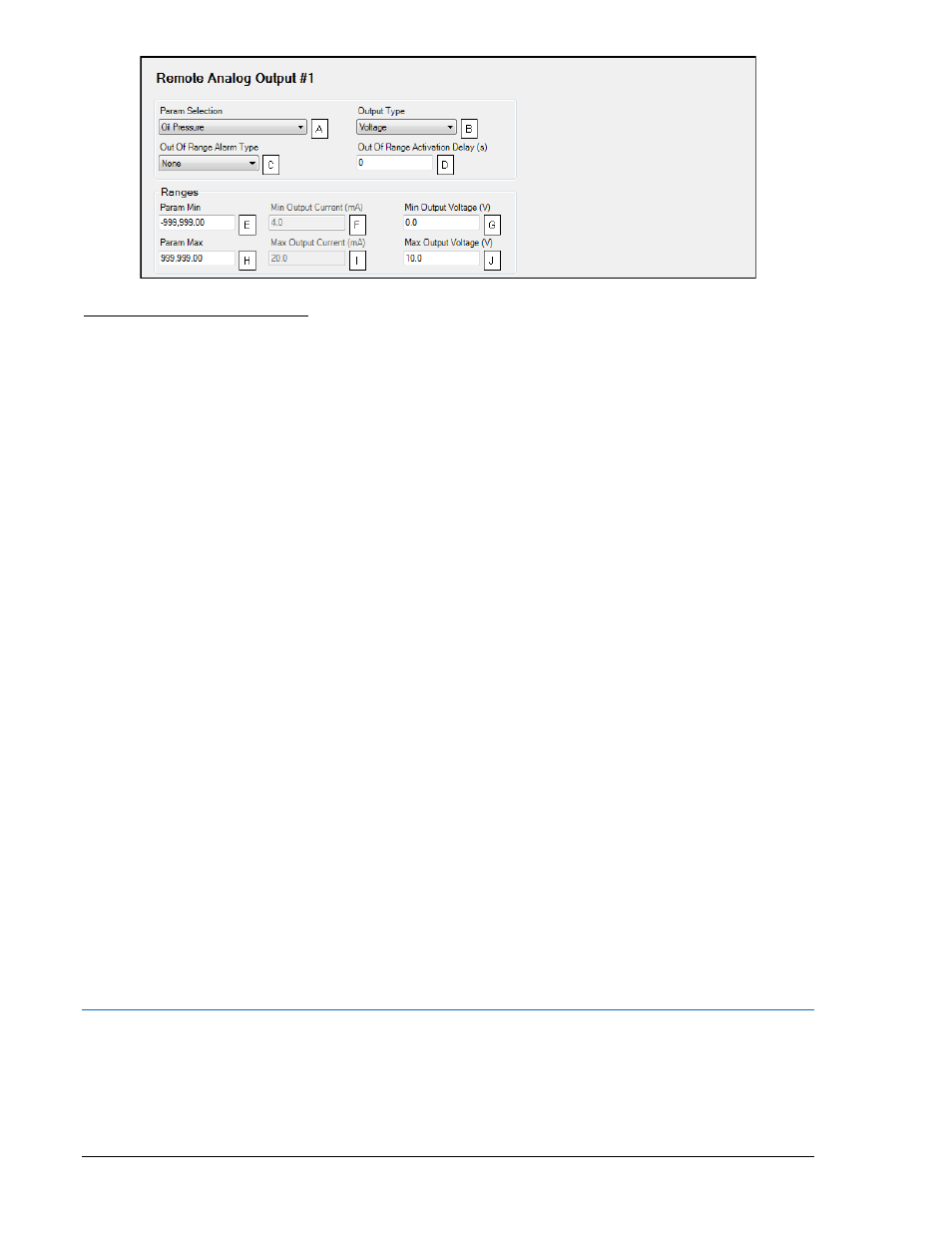

Рисунок 4-44.Параметры удаленных аналоговых выходов
A Param Selection (Выбор параметра): Oil Pressure (давление масла), Coolant Temp (температура
охлаждающей жидкости), Battery Volts (напряжение батарей), RPM (скорость), Fuel Level (уровень
топлива), Gen VAB (напряжение генератора АВ), Gen VBC (напряжение генератора ВС), Gen VCA
(напряжение генератора СА), Gen VAN (напряжение генератора А), Gen VBN (напряжение
генератора В), Gen VCN (напряжение генератора С), Bus Freq (частота шин), Bus Volts
(напряжение шин), Gen Freq (частота генератора), Gen PF (коэффициент мощности), Gen IA (ток
фазы А генератора), Gen IB (ток фазы В генератора), Gen IC (ток фазы С генератора), KW A
(активная мощность по фазе А), KW B (активная мощность по фазе В), KW C (активная мощность
по фазе С), KW Total (общая активная мощность) , kVA A (полная мощность по фазе А), kVA B (
полная мощность по фазе В), kVA C (полная мощность по фазе С), kVA Total (суммарная полная
мощность), Analog Input 1-8 (аналоговые входы 1-8), RTD Input 1-8 (входы термопар 1-8) или
Thermocouple Input 1-
2 (входы термопар 1-2), Fuel Delivery Pressure (давление подаваемого
топлива), kvar A (реактивная мощность фазы А), kvar B (реактивная мощность фазы В), kvar C
(реактивная мощность фазы С), kvar Total (общая реактивная мощность), Injector Metering Rail
Pressure (давление измерительного коллектора инжектора), Total Fuel Used (общий объем
использованного топлива), Fuel Temperature (температура топлива), Engine Oil Temperature
(температура масла двигателя), Engine Intercooler Temperature (температура интеркулера
двигателя), Coolant Pressure (давление охлаждающей жидкости), Fuel Rate (расход топлива), Boost
Pressure (давление форсировки), Intake Manifold Temperature (температура всасывающего
коллектора) , Charge Air Temperature (температура входящего воздуха цилиндра), Engine Percent
Load (Загрущка двигателя в процентах).
B Output Type (Тип выхода): Voltage (напряжение) или Current (ток).
C Out of Range Alarm Configuration (Конфигурация сигнализации вне диапазона): None (нет), Alarm
(аварийная), Pre-Alarm (предупредительная) или Status Only (только статус).
D Out of Range Activation Delay (Выдержка активации вне диапазона): Регулируется в диапазоне 0
-
300 с с шагом 1с.
E Param Min (Минимальный параметр): –99 999,0 … +99 999,0 с шагом 0,1.
F
Min
Output Current (Минимальный выходной ток): Регулируется в диапазоне 4 - 20 мА с шагом
0,1 мА.
G Min Output Voltage (Минимальное выходное напряжение): Регулируется в диапазоне 0 - 10 В с
шагом 1 В.
H Param Max (Максимальный параметр): –99 999,0 … +99 999,0 с шагом 0,1.
I Max Output Current (Максимальный выходной ток): Регулируется в диапазоне 4 - 20 мА с шагом
0,1 мА.
J Max Output Voltage (Максимальное выходное напряжение): Регулируется в диапазоне 0 - 10 В с
шагом 0,1 В.
Конфигурируемая защита
Конфигурируемая защита может использоваться в том случае, когда стандартная защита DGC-
2020
не удовлетворяет требованиям приложения. Обеспечивается восемь конфигурируемых
защит. Каждому элементу может быть назначено имя A
.
Выберите параметр для мониторинга B . Настраиваемая пользователем выдержка времени C
отключает конфигурируемый элемент во время запуска двигателя. Если выдержка срабатывания
установлена в 0, то конфигурируемая защита активна всегда, даже когда двигатель не запущен.
Если выдержка времени установлена в ненулевое значение, то конфигурируемая защита
4-54
