Basler Electric DGC-2020 - Инструкция (Страница 342)

1. Alarm Configuration –
выберите None (нет), Alarm (авария) или Pre-Alarm (предупреждение). При
возникновении аварии, выход сирены непрерывно сигнализирует звуковым сигналом, а
двигатель останавливается. При возникновении предупреждения, выход сирены прерывисто
сигнализирует звуковым сигналом, а двигатель остается в работе. Если выбрано None, то
контролируется только состояние входа. Состояние доступно из программируемой логики
BESTlogicPlus,
вне зависимости от настроек Alarm Configuration.
2. Activation Delay –
этот параметр определяет продолжительность, в течении которой вход будет
оставаться в прежнем положении до изменения состояния.
3. Label Text –
введите текст описывающий значение входа. Этот текст появляется рядом с
входом в программируемой логике BESTlogicPlus и в журнале событий, если вход определен на
аварийный или предупредительный сигнал.
4. Contact Recognition –
необходимо выбрать будет ли контактный вход распознаваться всегда или
только при запущенном двигателе. Например, переключатель замыкается при низком давлении
масла только при запущенном двигателе. Такой переключатель может быть замкнут при
неработающем двигателе, однако работа аварийной и предупредительной сигнализации при
этом не должно происходить. Выбор While Engine Running Only предотвращает ложную
сигнализацию при остановленном двигателе.
Конфигурируемые программируемые функции в DGC-2020. См. рисунок 7-23.
Путь навигации на передней панели: SETTINGS > PROGRAMMABLE INPUTS > PROG FUNCTIONS
(НАСТРОЙКИ > ПРОГРАММИРУЕМЫЕ ВХОДЫ > ПРОГРАММИРУЕМЫЕ ФУНКЦИИ)
Программируемые функции это набор определенных функций в DGC-2020, которые управляются
дискретными входами. Входы могут быть назначены программируемым функциям для их
включения. Кроме того, некоторые из программируемых функций могут быть сконфигурированы
как аварийные или предупредительные, и индицироваться с помощью RDP-110 (панель
удаленного отображения).

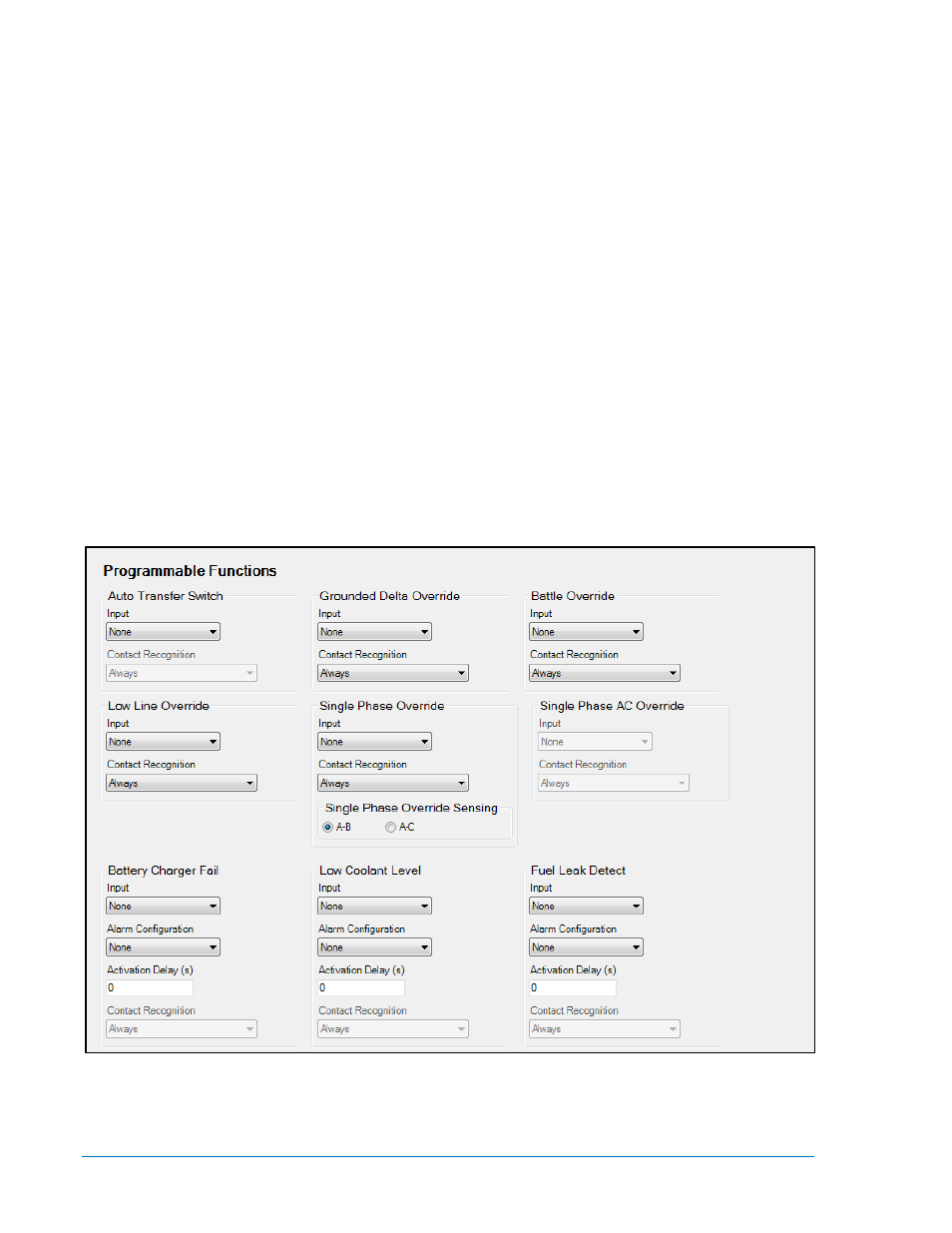

Рисунок 7-23. Экраны проводника настроек, программируемых входов, программируемых
функций
7-18 DGC-
2020 Установка9400273990 Bep. X19400273990 Bep. X1
