перегрегулирования изменения)
Z
. Значение 0% настройки уменьшения перерегулирования не
оказывает на него никакого влияния. Значение 100% обеспечивает максимальное уменьшение
перегрегулирования. Функция уменьшения перегрегулирования должна быть настроена на
оптимальный уровень. Слишком малое уменьшение может привести к перерегулированию, а
слишком большое уменьшение — к недорегулированию.
Когда в качестве источника уровня нагрузки
AA
выбирается настройка пользователя (User Setting),
то базовый уровень нагрузки
BB
определяет процент от номинальной мощности, при котором будет
работать регулятор активной мощности при параллельной работой с сетью. При параллельной
работе с сетью, логический элемент Parallel to Mains в BESTlogicPlus должен быть активирован
логикой или сигналом на дискретном входе.
Когда в качестве источника уровня нагрузки выступает вход LSM-2020 или AEM-2020, уставка
контроллера активной мощности вычисляется на основе аналоговых сигналов на указанных
входах. Задается максимальное
CC
и минимальное
DD
значения.
При разгрузке установки, генераторный выключатель отключится, когда текущая активная
мощность уменьшится ниже уставки отключения выключателя
EE
.

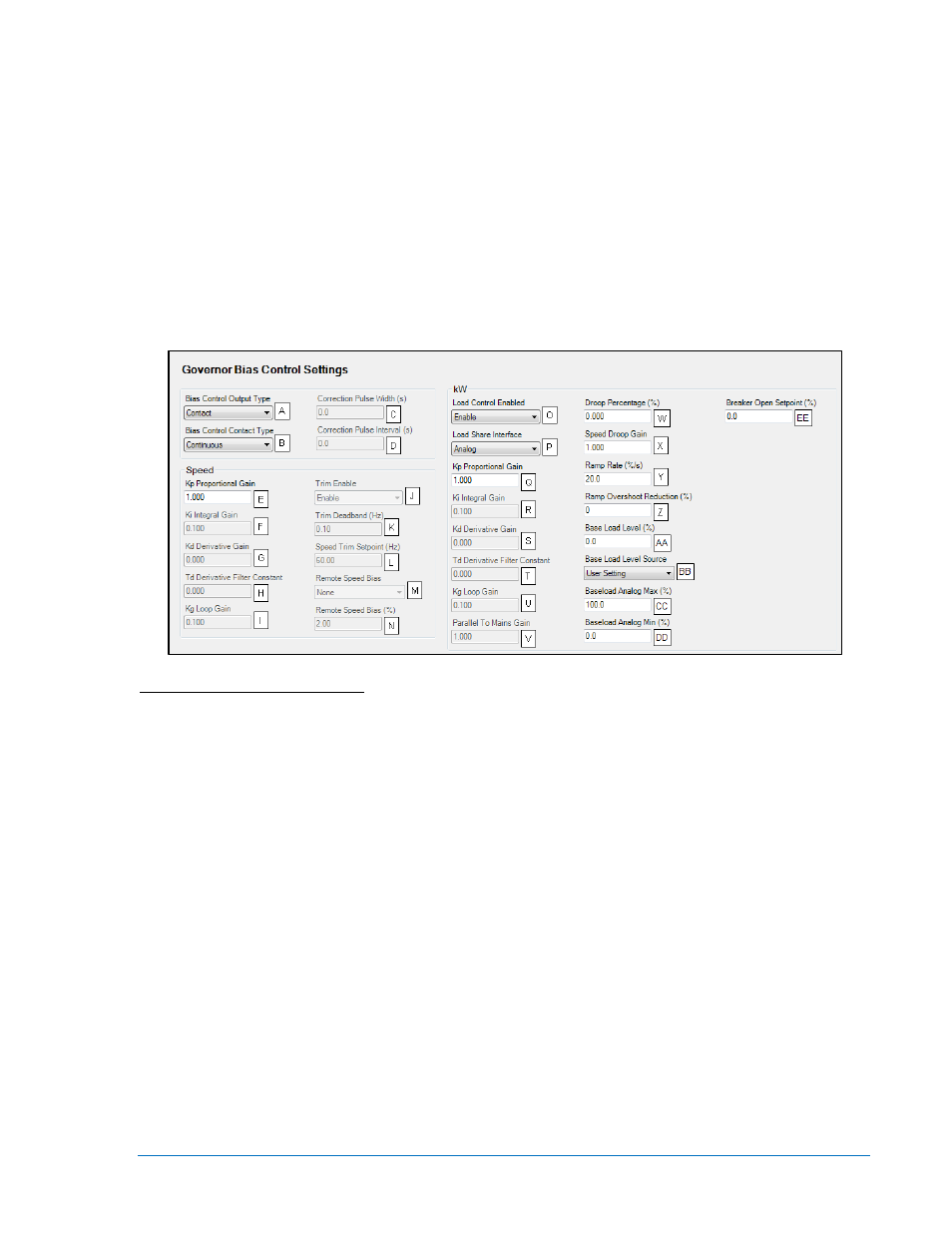

Рисунок 4-68. Настройки контроля смещения регулятора частоты вращения
A
Bias Control Output Type (Тип выхода управления смещением): Contact (контакт) или Analog
(аналоговый сигнал).
B
Bias Control Contact Type (Тип контакта управления смещением): Continuous (длительный) или
Proportional (пропорциональный).
C
Correction Pulse Width (Ширина импульса коррекции): Регулируется в диапазоне 0 – 99,9 с с
шагом 0,1.
D
Correction Pulse Interval (Интервал импульса коррекции): Регулируется в диапазоне 0 – 99,9 с с
шагом 0,1.
E
Proportional Gain (Kp) (Пропорциональное усиление (Kp)): Регулируется в диапазоне 0 - 1000 с
шагом 0,001.
F
Integral Gain (Ki) (Интегральное усиление (Ki)): Регулируется в диапазоне 0 - 1000 с шагом
0,001.
G
Derivative Gain (Kd) (Дифференциальное усиление (Kd)): Регулируется в диапазоне 0 - 1000 с
шагом 0,001.
H
Derivative Filter Constant (Td) (Постоянная дифференциального усиления (Td)): Регулируется в
диапазоне 0 - 1 с шагом 0,001.
I
Loop Gain (Kg) (Петлевое усиление (Kg)): Регулируется в диапазоне 0 - 1000 с шагом 0,001.
J
Speed Trim
Enable (Включить регулировку скорости): Enable (включено) или Disable
(отключено).
K
Speed Trim Setpoint (Уставка регулировки скорости): Регулируется в диапазоне 47 – 440 Гц с
шагом 0,01 Гц.
L
Зона нечувствительности регулировки: Регулируется в диапазоне от 0 до 2% с шагом 0,1.
M
Remote Speed Bias (Дистанционное смещение скорости): User Setting, LSM Analog Input 1, or
ALG IN 1 through ALG IN 8.
