Страница 437: Внимание

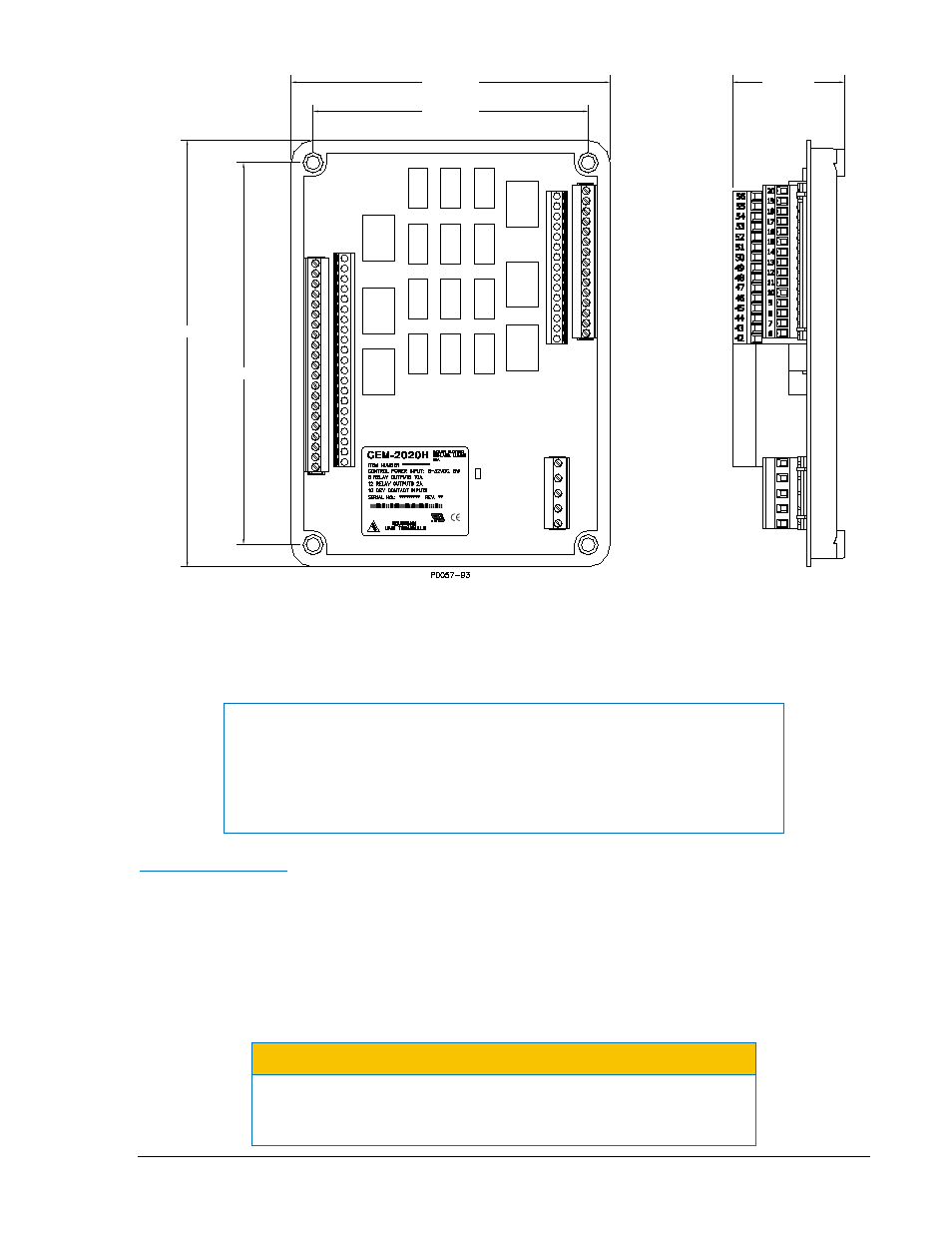

Рисунок 10-2. Габаритные и присоединительные размеры CEM-2020H
Присоединения
Присоединения к CEM определяются конкретным случаем применения. Неправильное
присоединение внешних цепей может повредить модуль.
ПРИМЕЧАНИЕ
Оперативное питание от батареи должно подаваться в корректной
полярности, иначе CEM-2020 не будет поврежден, но и работать также не
будет.
Следует соединить CEM-2020 с контуром заземления медным проводом
сечением не менее 12 AWG.
Клеммы и зажимы
Клеммный интерфейс состоит из вставляемых соединителей с привинчиваемыми зажимными
клеммами.
Соединения с CEM-2020 выполняются с использованием одного 5-контактного соединителя, двух
18-
контактных соединителей и двух 24-контактных соединителей с привинчиваемыми зажимными
клеммами. Эти соединения вставляются в контактные вводы на CEM-2020. Соединители
и контактные вводы имеют кромки типа «ласточкин хвост», обеспечивающие правильность
ориентации при сопряжении. Кроме того, соединители и контактные вводы оснащены уникально
расположенными шпонками для обеспечения правильного сопряжения соединителей
и соответствующих им контактных вводов.
Внимание!
В результате сопряжения проводников из разнородных металлов
возможно возникновение электрохимической коррозии, что может
привести к потере сигнала.
5.50 [139.7]
6.38 [162.1]
7.50 [190.5]
8.38 [212.9]
2.23 [56.6]
9400273990 Bep. X1
DGC-2020 CEM-
2020 (Дискретный модуль расширения)
10-5
