РАЗДЕЛ 2 • ЧЕЛОВЕКО-МАШИННЫЙ
ИНТЕРФЕЙС
Введение
Этот раздел описывает составляющие человеко-машинного интерфейса DGC-2020 (ЧМИ).
Элементы ЧМИ DGC-2020 расположены на лицевой панели (управление и индикация) и на задней
панели (клеммы и соединители).
Передняя панель
На рисунке 2-1 показана передняя панель ЧМИ DGC-2020. В таблице 2-1 показано назначение
выносок рисунка 2-1.

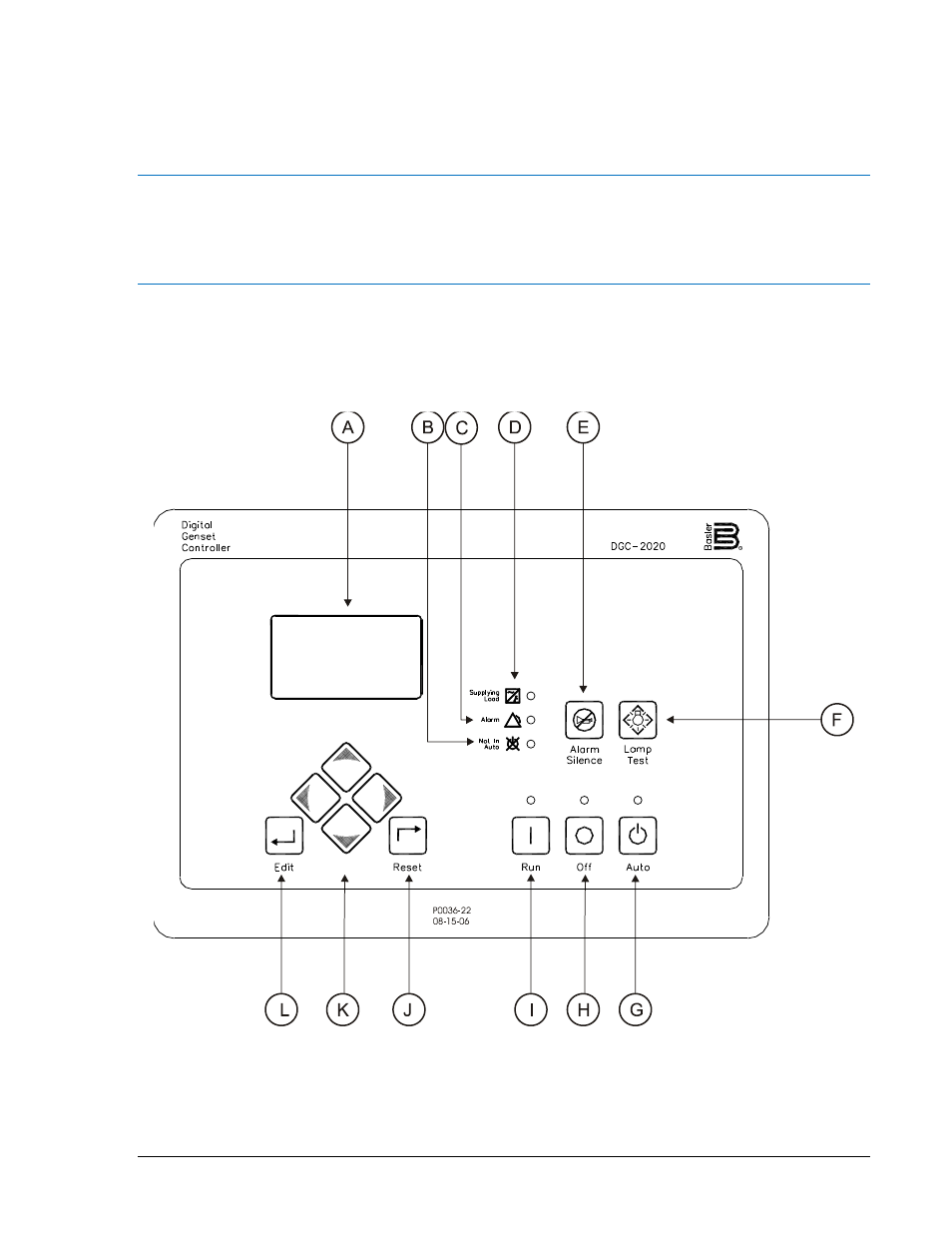

Рисунок 2-1. ЧМИ передней панели
