РАЗДЕЛ 5 • ПРОГРАММИРУЕМАЯ ЛОГИКА
BESTlogic™Plus
Введение
Программируемая логика BESTlogicPlus это метод программирования, используемый для
управления функциями входов, выходов, защиты, мониторинга и отчетности цифрового
контроллера Basler Electric's DGC-2020. Каждый DGC-2020 имеет многочисленные
самостоятельные логические блоки, аналогичные блокам в электромеханическом исполнении.
Каждый отдельный логический блок взаимодействует с дискретными входами и выходами на
основе логических переменных в выражениях BESTlogicPlus. Выражения BESTlogicPlus вводятся и
сохраняются в энергонезависимой памяти DGC-2020. Группа логических выражений,
определяющая логику работы DGC-2020, называется логической схемой.
Одна логическая схема занесена в DGC-2020 по умолчанию. Эта схема конфигурирует типовое
применение системы управления и защит и практически исключает необходимость
программирования системы «с нуля». BESTCOMSPlus
®
может быть использован для открытия
заранее сохраненной схемы и выгрузки ее в DGC-2020. Логическая схема по умолчанию также
может быть изменена под требования конкретного применения. Детальная информация о
логических схемах приведена далее в этом разделе.
BESTlogicPlus
не используется для определения рабочих параметров (режимы, уставки и
выдержки времени) в функциях управления и защиты. Оперативные параметры и параметры
логики независимы друг от друга. Изменение логики похоже на перемонтаж электрической схемы и
отличается от задания рабочих параметров и режимов в DGC-2020. Подробная информация о
рабочих параметрах приведена в разделе 4, Программное обеспечение BESTCOMSPlus.
Обзор BESTlogic™Plus
Для настройки BESTlogicPlus следует использовать BESTCOMSPlus. Используйте навигатор

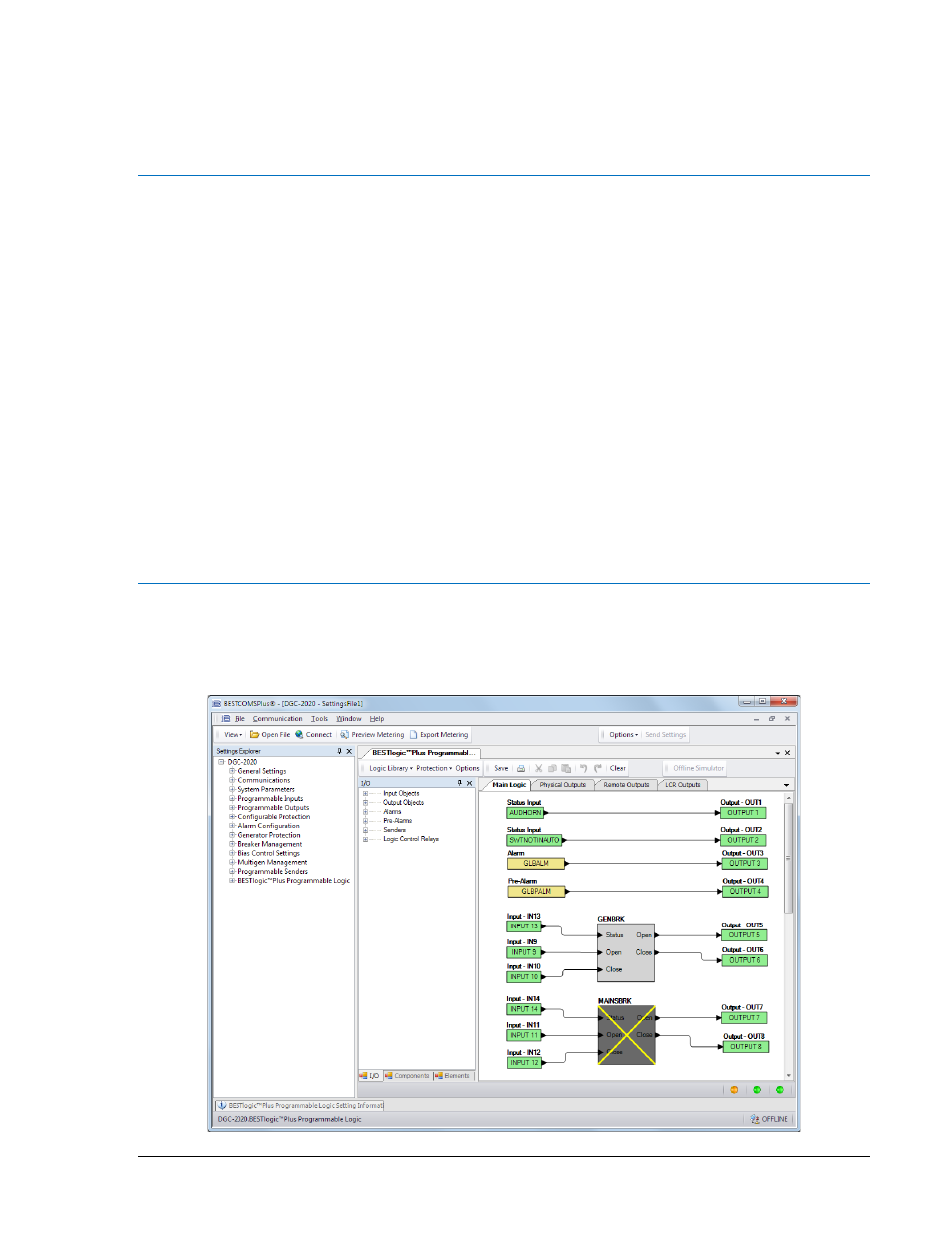

параметров для открытия ветви BESTlogicPlus Programmable Logic как показано на рисунке 5-1.
Экран BESTlogicPlus Programmable Logic содержит логическую библиотеку для открытия и
сохранения логических файлов, инструменты для создания и редактирования логических
документов и параметров защиты.
9400273990 Bep. X1
Программируемая логика DGC-2020 BESTlogic™Plus
5-1
