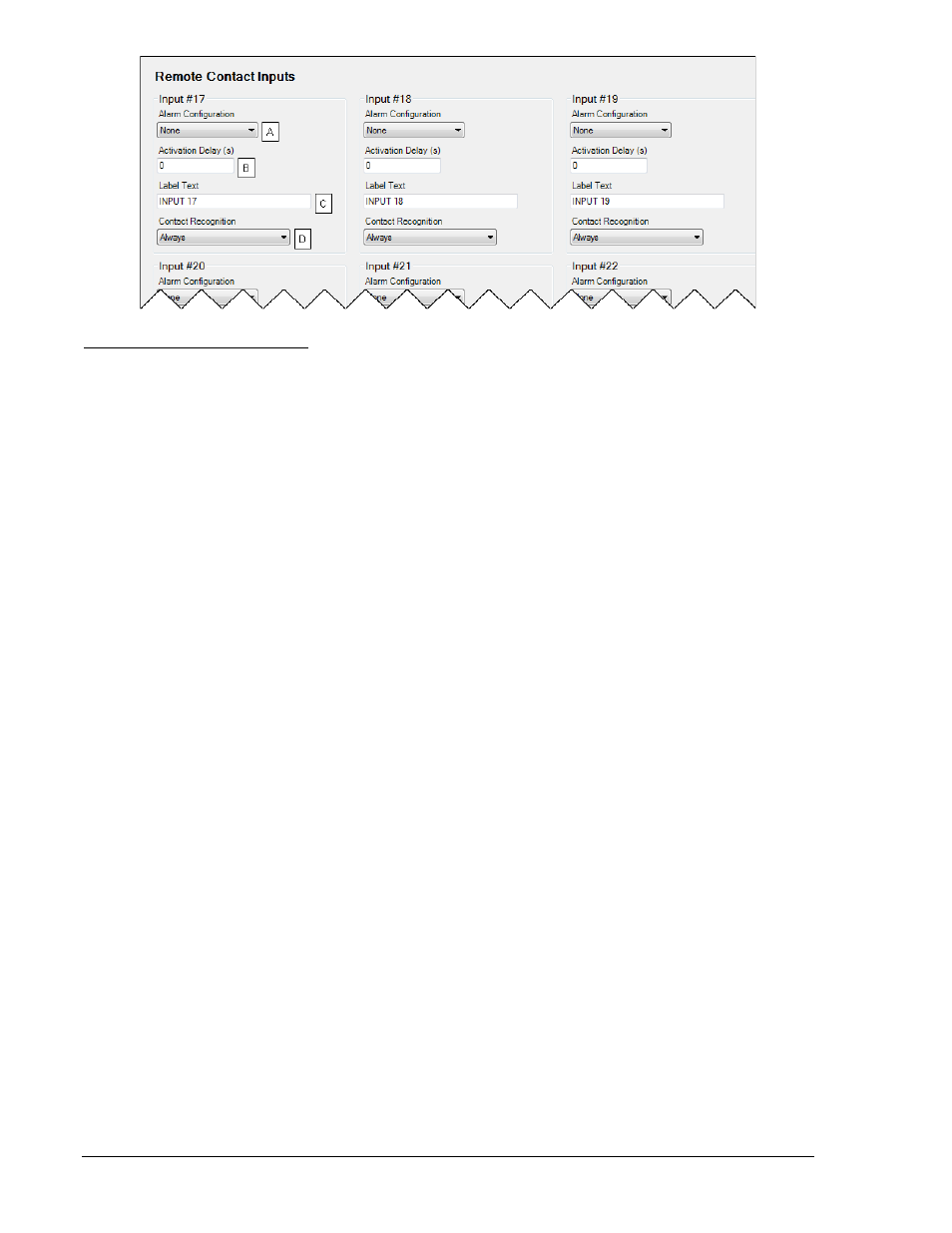

Рисунок 4-37. Параметры удаленных дискретных входов
A
Alarm Configuration (Конфигурация сигналов тревоги): None (нет), Alarm (аварийная) или Pre-
Alarm (предупредительная).
B
Activation Delay (Выдержка активации): Регулируется в диапазоне 0 - 300 с с шагом 1 с.
C
Label Text (Текст метки): Строка до 16 символов.
D
Contact Recognition (Распознавание контакта): Always (всегда) или While Engine Running Only
(только при работающей машине).
Удаленные аналоговые входы
Опциональный AEM-2020 (аналоговый модуль расширения) обеспечивает восемь аналоговых
входов. Каждому входу может быть присвоено значимое имя
A
.
Выберите тип входа
B
и величину гистерезиса
C
. Аналоговые входы опрашиваются постоянно и
состояние отображается на соответствующих экранах измерения. Настраиваемая пользователем
выдержка времени
D
позволяет сконфигурировать мониторинг аналоговых входов по порогам
величины двумя путями. (1) Если выдержка установлена в ноль, мониторинг осуществляется все
время, в независимости от того, работает ли машина или стоит. (2) При ненулевой выдержке
времени, мониторинг по порогам включается по истечении заданной выдержки времени после
того, как процесс пуска будет завершен. При включенном параметре сигнализации выхода за
пределы
E
пользователь будет оповещен об обрыве или повреждении датчика.
Для выбранного типа входа может быть задан диапазон входных значений. Минимальное
значение
F
сопоставляется с минимальным входным током
G
или минимальным входным
напряжением
H
и максимальное значение
I
сопоставляется с максимальным входным током
J
или
максимальным входным напряжением
K
.
Каждый аналоговый вход может быть индивидуально сконфигурирован на аварийную или
предупредительную сигнализацию или только на статус
L
при снижении входного сигнала ниже
заданного порога
M
. Настраиваемая выдержка времени
N
задерживает сигнализацию после
пересечения входной величиной заданного порога.
Удаленные аналоговые входы используются в программируемой логике BESTlogicPlus путем
выбора их из группы входов/выходов в BESTlogicPlus. За дополнительной информацией см.
раздел 5, Программируемая логика BESTlogicPlus.
Удаленные аналоговые входы отключены, если выбрано значение “None” для параметра Alarm
Configuration. Состояние удаленных аналоговых входов доступно в программируемой логике
BESTlogicPlus
когда выбрано значение “Status Only”.
Параметры удаленных аналоговых входов BESTCOMSPlus (DGC-2020, Programmable Inputs,
Remote Analog Inputs) показаны на Рисунок 4-38. Показан аналоговый вход #1.
