с типовым интерфейсом Windows  для установки свойств принтера. Выберите необходимые
свойства и нажмите Print.
Иконка Page Setup также имеется на панели инструментов BESTlogicPlus Programmable Logic и
позволяет выбрать Paper Size (размер бумаги), Paper Source (источник бумаги), Orientation
(ориентацию) и Margins (поля).
Очистка логической схемы
Щелкните на кнопке Clear (очистить) для очистки поля логической схемы и начните заново
создание.
Примеры BESTlogic™Plus
Пример 1 – Соединения логического блока регулирования возбуждения (AVR)

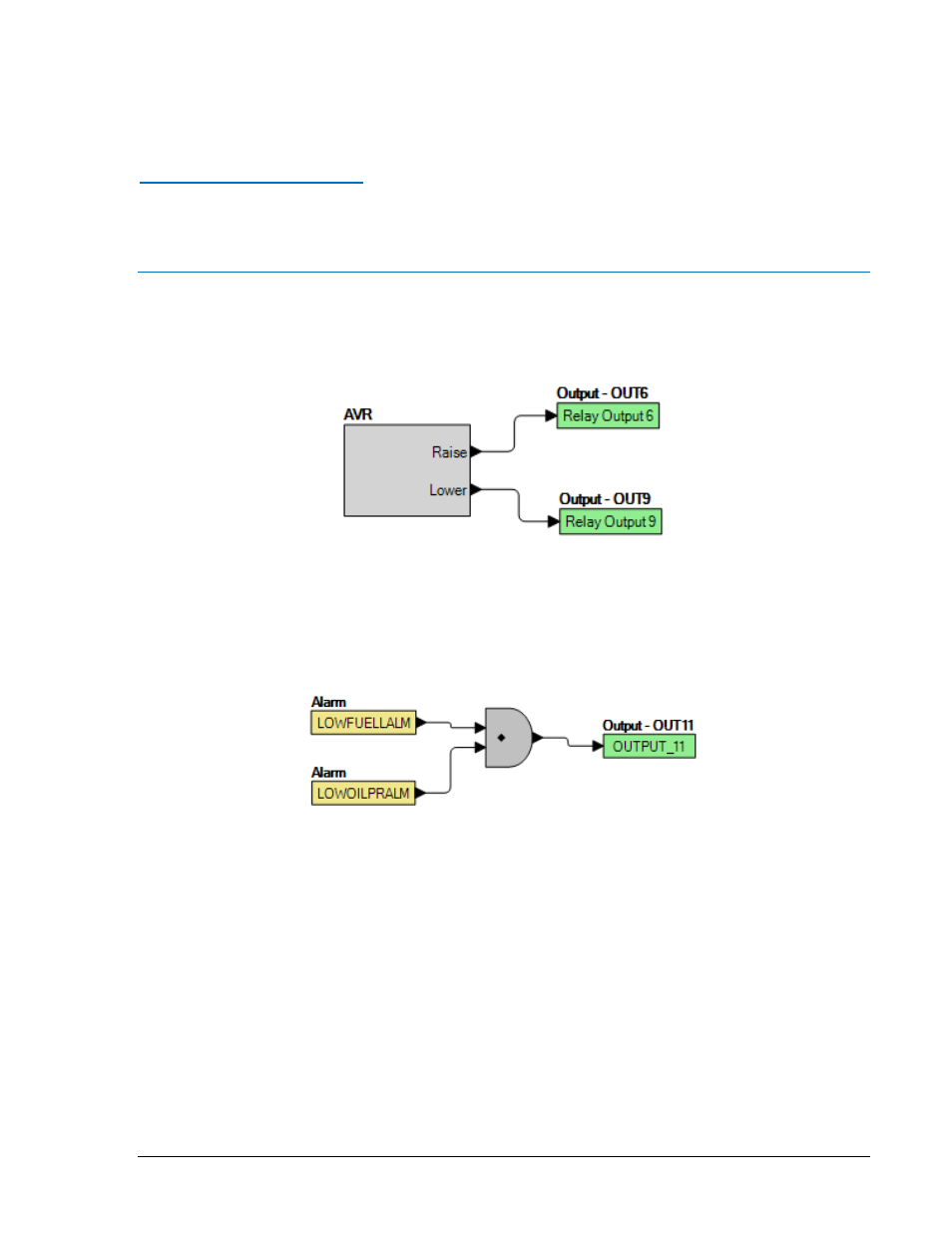

Рисунок 5-5 отображает логический блок регулирования возбуждения (AVR) и два выходных
логических блока. Output 6 активен когда необходимо повысить ток возбуждения, а Output 9 – при
его снижении.
Рисунок 5-5. Пример 1 – Соединения логического блока регулирования возбуждения
Пример 2 – Соединения логического элемента И
Рисунок 5-6 показывает типовое соединение логического элемента И (AND). В этом примере,
Output 11 станет активным при возникновении сигнала низкого уровня топлива (Low Fuel alarm) И
сигнала низкого давления масла (Low Oil Pressure alarm).
Рисунок 5-6. Пример 2 – Соединения логического элемента И
Пример 3 – Несколько логических соединений
В этом примере, используются два блока комментариев, которые могут быть помещены на
логическую схему. Двойной щелчок по комментарию позволяет изменить его текст. Output 5 станет
активным когда состояние элемента 27TRIP будет равным TRUE. Output 7 станет активным когда
сигнал отказа датчика температуры охлаждения (Cool Temp Sender Fail) будет равным TRUE.
Output 1 станет активным когда DGC-2020 находится в рабочем режиме (RUN). См. Рисунок 5-7.
