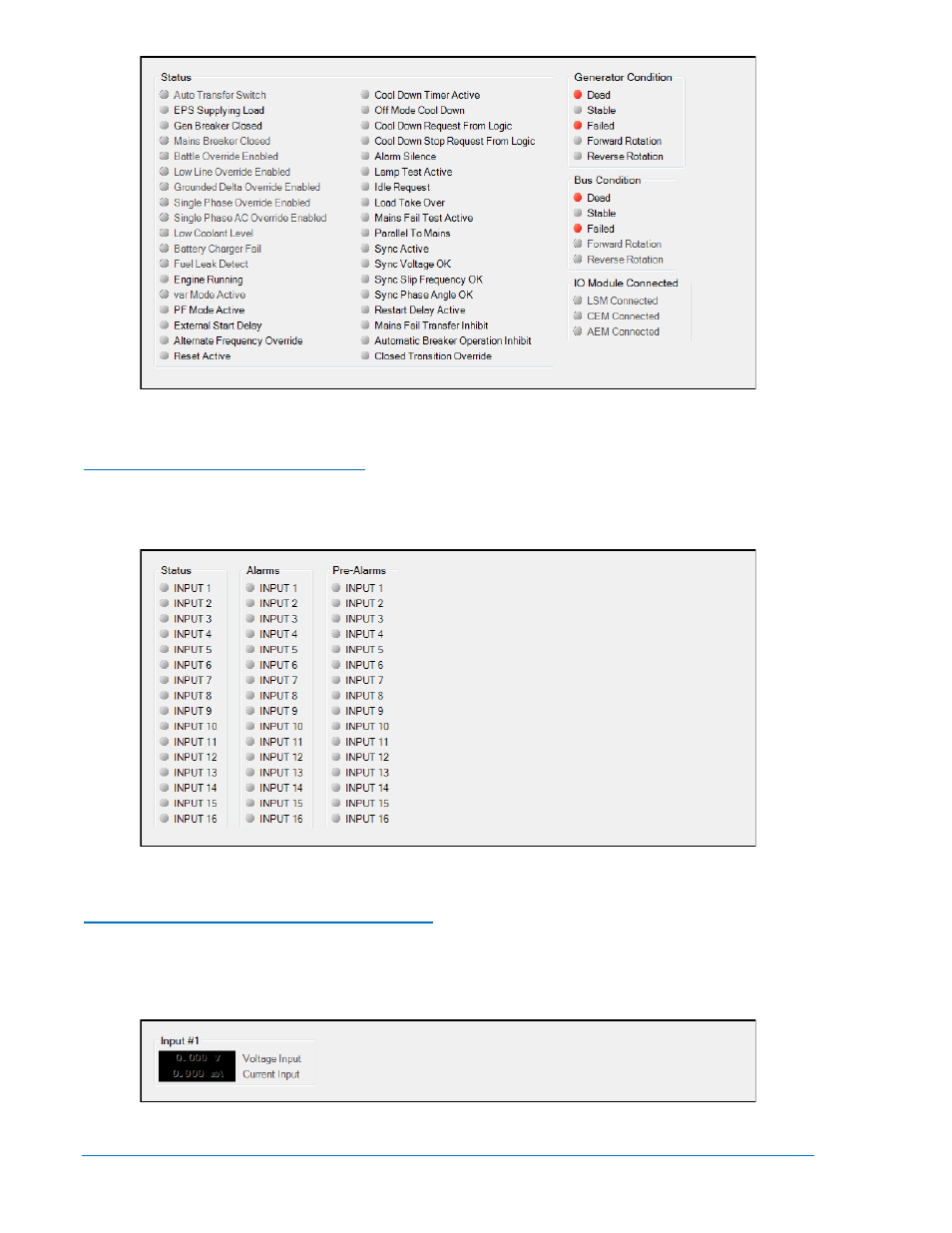

Страница 236: Рисунок 4-87. экран metering, status -114
Рисунок 4-87. Экран Metering, Status
Inputs (входы)
Contact Inputs (дискретные входы)
Этот экран индицирует состояние дискретных входов, предупредительной и аварийной
сигнализации по входам. Состояние TRUE соответствует красному свечению светодиодов. См.
Рисунок 4-88. Экран Metering, Inputs, Contact Inputs
Remote LSM Inputs (удаленные входы LSM)
При использовании опционального модуля LSM-2020 (модуль распределения нагрузки) значения
аналоговых сигналов на этих входах будут отображаться. При конфигурировании входа как входа
напряжения – будет отображаться только напряжение, при конфигурации как токового входа –
соответственно ток. См. Рисунок 4-89.
Рисунок 4-89. Экран Metering, Inputs, Remote LSM Inputs
4-114
Программное обеспечение DGC-2020 BESTCOMSPlus® 9400273990 Bep. X1
