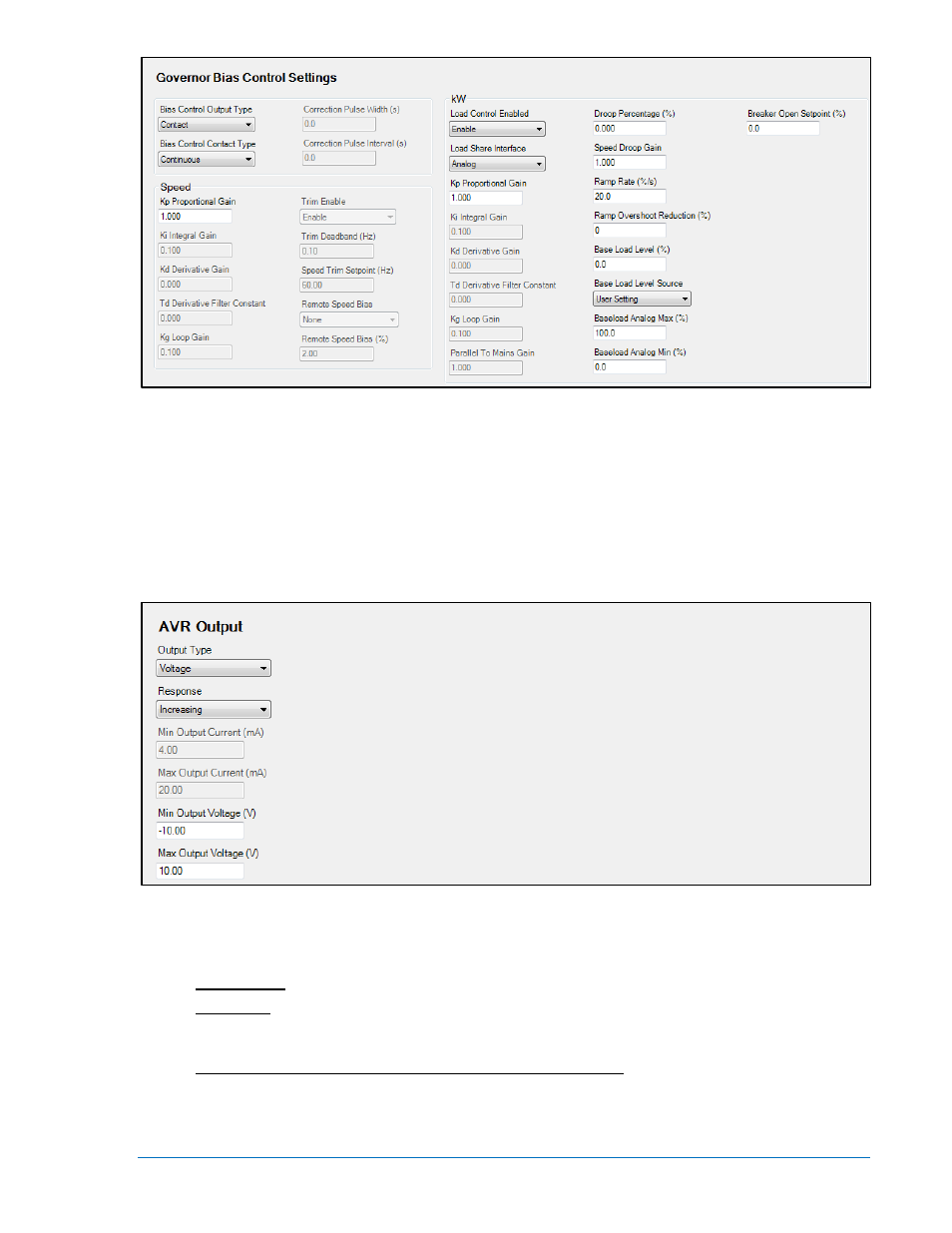

Рисунок 7-47. Проводник по настройкам, Настройки контроля смещения, экран настроек
контроля смещения регулятора частоты вращения
10.
Если используется LSM-2020 для управления регулятором напряжения с помощью аналогового
сигнала, нажмите на Multigen Management и затем на AVR Output. На этом экране вы должны
выбрать параметр выхода подстройки и уровень сигнала требуемый регулятором напряжения.
См. рисунок 7-48.
Путь навигации на передней панели: SETTINGS > MULTIGEN MANAGEMENT > AVR ANALOG
OUTPUT (НАСТРОЙКИ > УПРАВЛЕНИЕ НЕСКОЛЬКИМИ ГЕНЕРАТОРАМИ > АНАЛОГОВЫЙ
ВЫХОД AVR)
Рисунок 7-48. Экраны проводника настроек, управления генераторами, выхода регулятора
напряжения
Уставновки должны быть введены для каждого из следующих параметров:
а. Output Type. Выберите сигнал подстройки напряжения Voltage или Current.
б. Response. Выберите Increasing (Увеличение) или Decreasing (Уменьшение). Увеличение
должно быть выбрано, если увеличение на выходе сигнала приводит к увеличению
напряжения на генераторе.
в. Min Output Current (mA) and Max Output Current (mA). Если тип выхода Output Type
установлен в Current, эти параметры должны быть сконфигурированы. Установите
минимальный и максимальный ток диапазона эквивалентный входному диапазону
регулятора напряжения. Диапазон этих параметров от 4 мА до 20 мА.
