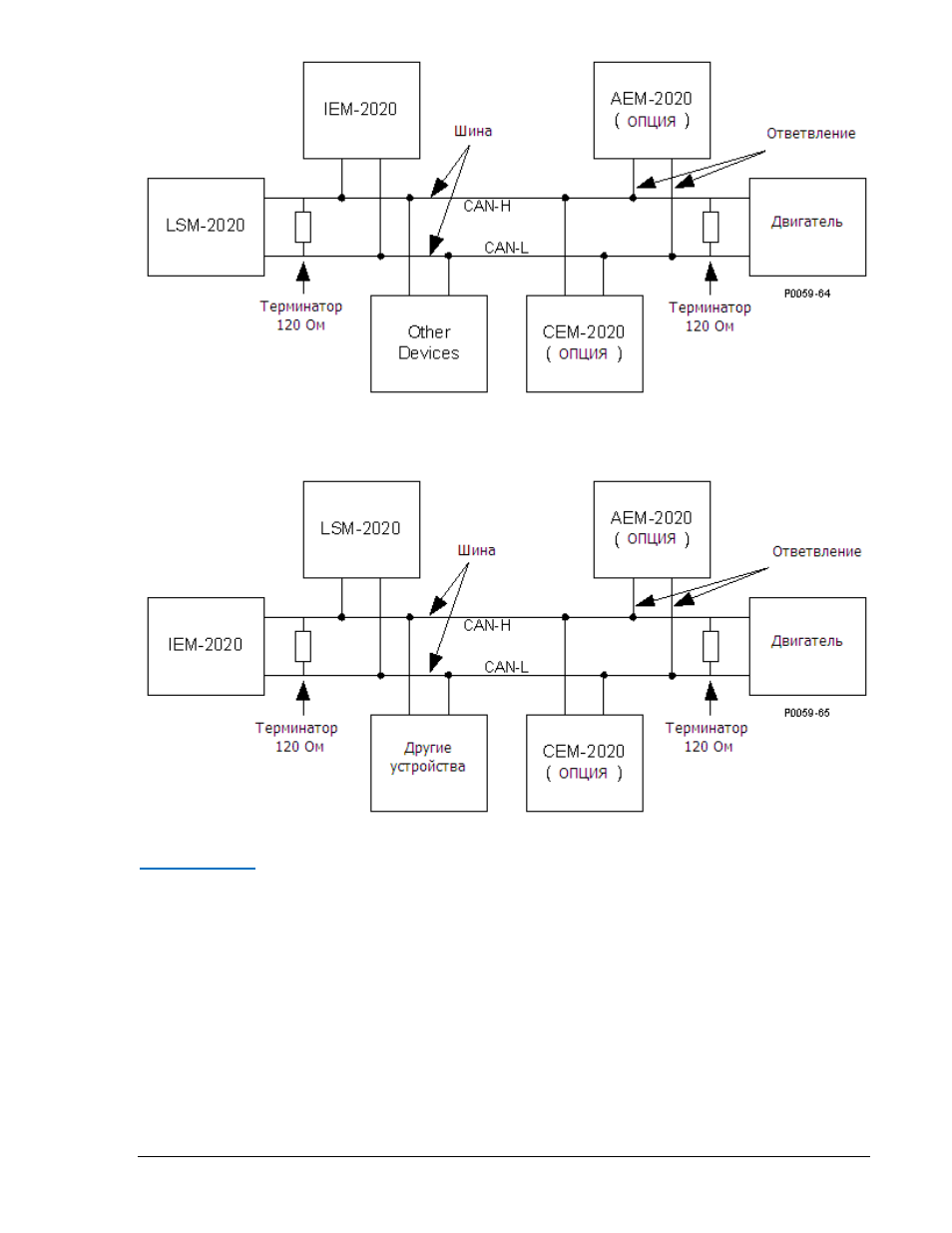

Рисунок 9-6. Интерфейс CANbus с LSM-2020 в качестве оконечного устройства на шине
Рисунок 9-7. Интерфейс CAN Bus с IEM-2020 в качестве оконечного устройства на шине
Порт Ethernet
LSM-
2020 имеет возможность соединения по Ethernet. LSM-2020 соединяется с компьютером
посредством соединителя RJ-45 (J3).
Рекомендуется использовать промышленные устройства Ethernet разработанные в соответствии с
IEC 61000-4.
Типовая схема присоединений
Рисунок 9-8 иллюстрирует типовые соединения LSM-2020. Рисунок 9-9 иллюстрирует типовое
межсоединение трех систем, соединенных вместе посредством отдельного модуля распределения
нагрузки.
9400273990 Bep. X1
DGC-2020 LSM-
2020 (Модуль распределения нагрузки)
9-11
