F
Overfrequency Pickup (Срабатывание при повышенной частоте): Регулируется в диапазоне 45 -
66 Гц с шагом 0,1 Гц для систем 50/60 Гц (номер исполнения x1xxxxxxx). Регулируется в диапазоне
360 -
440 Гц с шагом 0,1 Гц для систем 400 Гц (номер исполнения x2xxxxxxx).
G
Overfrequency Activation Delay (Выдержка активации при повышенной частоте): Регулируется в
диапазоне 0 - 30 с с шагом 0,1 с.
H
Overfrequency Alarm Configuration (Конфигурация сигналов тревоги при повышенной частоте):
None (нет), Alarm (аварийная), Pre-Alarm (предупредительная) или Status Only (только статус).
I
Hysteresis (Гистерезис): Регулируется в диапазоне 0,1 - 40 Гц с шагом 0,1 Гц.
J
Alternate Frequency Scale Factor (Альтернативный коэффициент масштабирования частоты):
0.001 -
100 с шагом 0.001.
K
Pickup (Per Unit) (Срабатывание (для каждого блока)): Диапазон различается в зависимости от
значений собственной настройки блока и связанного параметра номинальных данных.
L
Inhibit Volts (Per Unit) (Напряжение блокировки (для каждого блока)): Диапазон различается в
зависимости от значений собственной настройки блока и связанного параметра номинальных
данных.
Защита от обратной мощности (32R)
Для каждого элемента предусмотрено две группы параметров – для трехфазной конфигурации и
для однофазной. Уставка вводится в процентном отношении к номинальной реактивной мощности
генератора на экране номинальных параметров. Уставка срабатывания вводится по вторичному
току ТТ (DGC-2020). При получении сигнала на дискретном входе, определяющем однофазные
измерения, DGC-2020 автоматически переключится с группы уставок для трехфазной системы на
параметры однофазной системы. Элемент 32R следит за трехфазной мощностью при трехфазных
измерениях и за однофазной при активной однофазной конфигурации.
Когда общая активная мощность в направлении отключения (потребление генератором)
превышает уставку
A
в течение выдержки времени
B
, срабатывает сигнал обратной мощности.
Возникновение условий срабатывания элемента может использоваться для запуска
предупредительной
C
или аварийной сигнализации
C
(отключение). Срабатывание защиты также
может быть сконфигурировано на срабатывание выходного контакта.
Гистерезис
D
задает значение потребляемой мощности для возврата защитной функции.
Элемент защиты блокируется, если выбрано значение “None” параметра Alarm Configuration.
Состояние элемента доступно в программируемой логике BESTlogicPlus когда выбрано значение
“Status Only”.
Параметры защит по обратной мощности BESTCOMSPlus
®
(DGC-2020, Generator Protection,
Reverse Power) показаны на Рисунок 4-55.

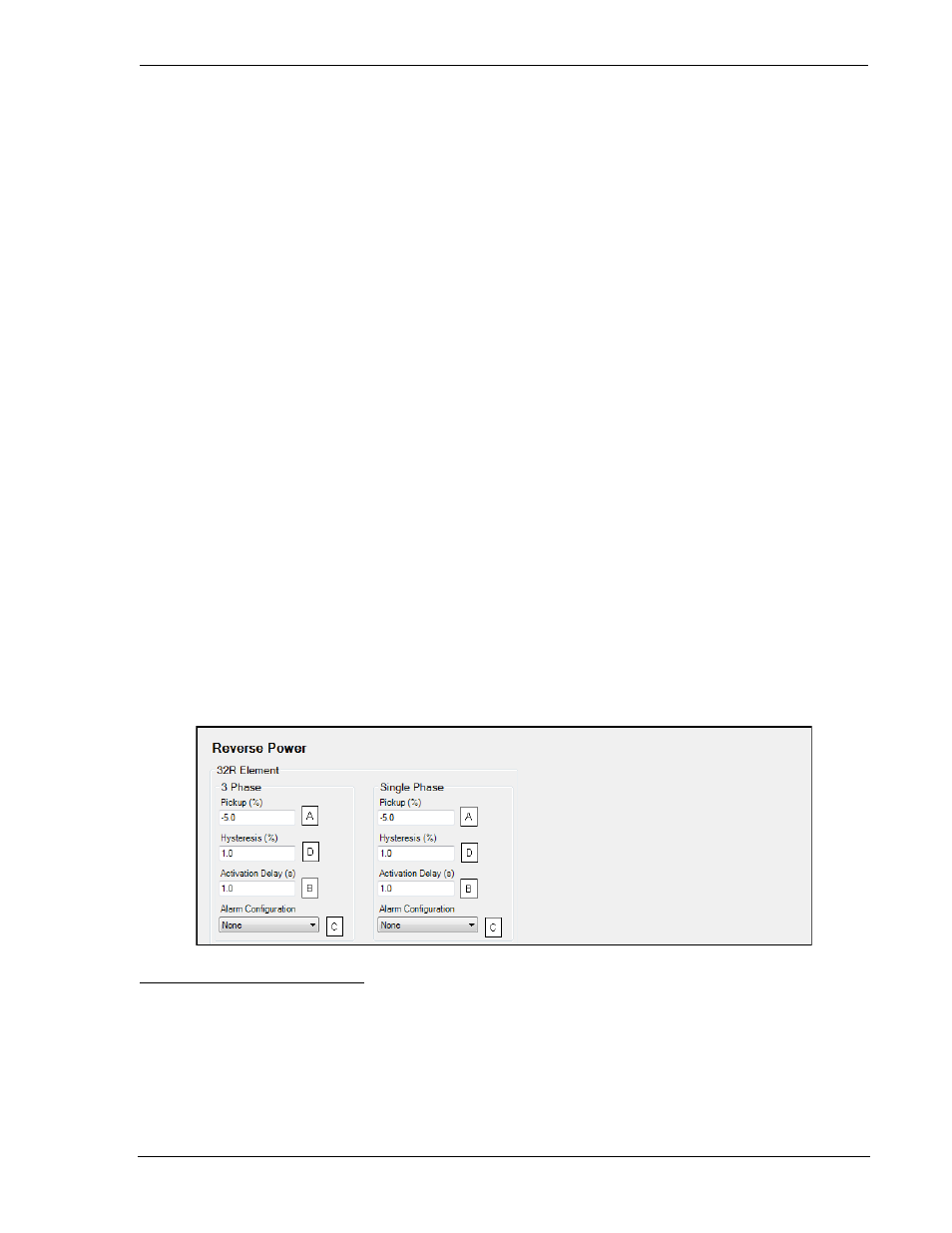

Рисунок 4-55. Параметры защиты обратной мощности
A
Pickup (Срабатывание): –50% - +5% номинальной активной мощности с шагом 0,1%.
B
Activation Delay (Выдержка активации): Регулируется в диапазоне 0 - 30 с с шагом 0,1 с.
C
Alarm Configuration
(Конфигурация сигналов тревоги): None (нет), Alarm (аварийная), Pre-Alarm
(предупредительная) или Status Only (только статус).
D
Hysteresis (Гистерезис): Регулируется в диапазоне 1 - 10% с шагом 0,1 %.
Защита от потери возбуждения (40Q)
Для каждого элемента предусмотрено две группы параметров – для трехфазной конфигурации и
для однофазной. Уставка вводится в процентном отношении к номинальной реактивной мощности
9400273990 Bep. X1
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ BESTCOMSPlus
®
4-71
