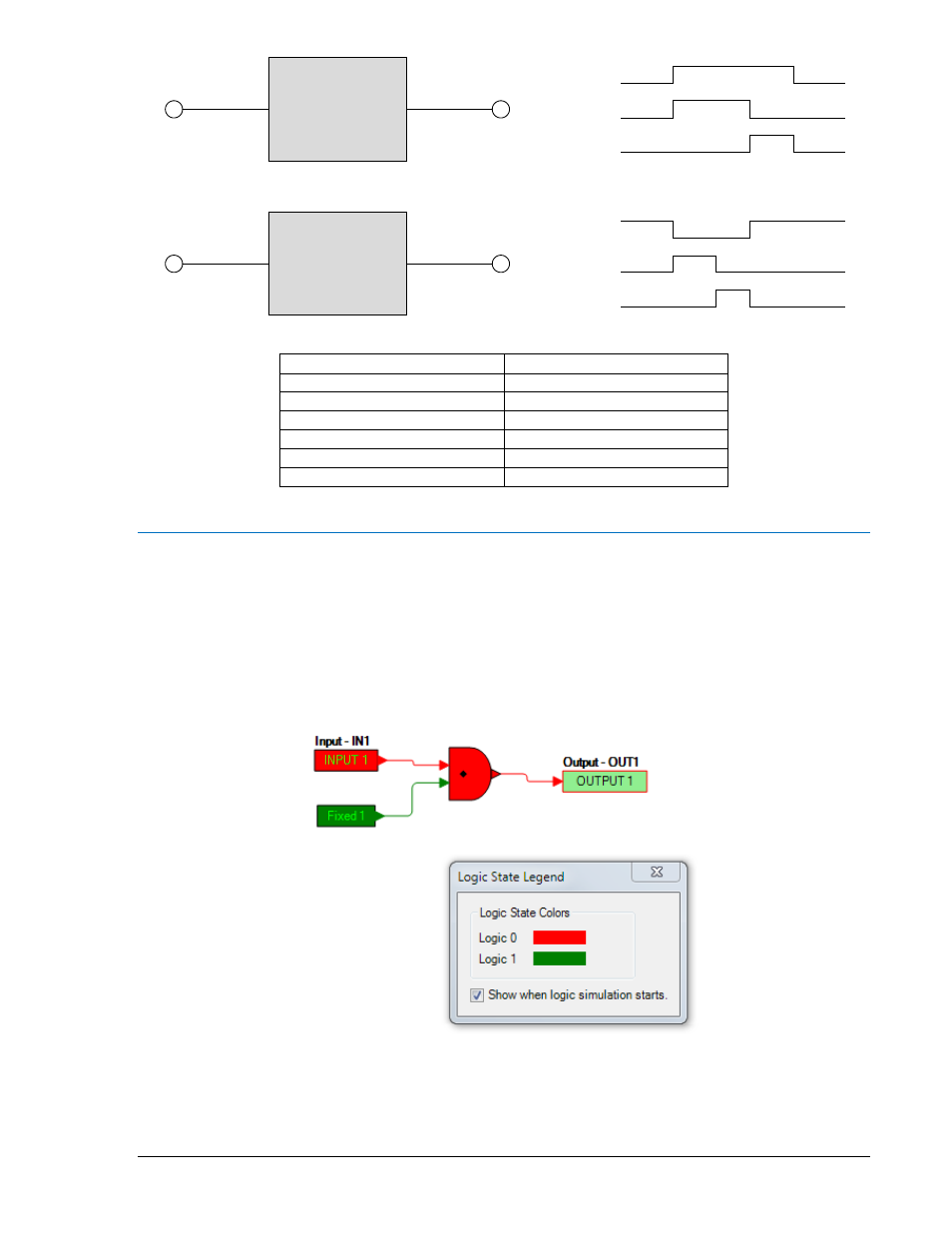

Рисунок 5-2. Логические таймеры срабатывания и возврата
English
Russian
Initiate
Output
Pickup Timer
Dropout Timer
Pickup Time
Dropout Time
Автономный симулятор логики
Автономный симулятор логики позволяет изменять состояние различных логических элементов,
чтобы продемонстрировать, как это состояние отражается на системе. Перед запуском
логического симулятора необходимо нажать кнопку «Сохранить» в панели инструментов ПО
BESTlogicPlus
, чтобы сохранить логику в память. При включенном симуляторе изменения в логике
(кроме изменения состояния) отключаются. Цвета выбираются нажатием кнопки «Параметры» на
панели ПО BESTlogicPlus. По умолчанию логика 0 имеет красный цвет, а логика 1 — зеленый.
Дважды щелкните логический элемент, чтобы изменить его состояние.
Пример автономного симулятора логики изображен на Figure 5-3. Выход 1 имеет значение
логического 0 (красный), когда виртуальный переключатель 1 имеет значение логического 0
(красный) и фиксированный 1 имеет значение логической 1 (зеленый).
Рисунок 5-3. Пример автономного симулятора логики
Initiate
Pickup Time
Output
Initiate
Dropout Time
Output
Pickup
Timer
Dropout
Timer
Output
Output
Initiate
Initiate
P0048-03
9400273990 Bep. X1
Программируемая логика DGC-2020 BESTlogic™Plus
5-33
